Power & Energy Meter Solutions

LIVRAISON GRATUITE SUR COMMANDES DE PLUS DE $99*

Accuenergy Acuvim-CL Series of Power/Energy Panel Meters

Accuenergy Acuvim-CL Series of Power/Energy Panel Meters-

Télécharger: datasheet manual

Plus de produits Accuenergy

Demander à un expert

Accuenergy Acuvim-CL Series of Power/Energy Panel Meters

Sélection de modèles

Include an Enclosure for the Acuvim L series

Effacer les options sélectionnées

Accuenergy Acuvim-CL Série Compteur d'énergie et de puissance multifonction avec montage sur panneau avec écran, entrée 5 A/1 A, 100 à 415 V CA
ACUVIM-CL-D-5A-P1V4 $545.10 CAD
Était: $592.50
 Disponibilité:
2 en inventaire
Accuenergy Acuvim-CL Series Multifunction Power and Energy Meter with panel mounting with display, 5 A/1 A input, 20 to 60 V DC
ACUVIM-CL-D-5A-P2V4 $614.10 CAD
Était: $667.50
 Disponibilité:
1 à 2 semaines
Accuenergy Acuvim-CL Série Compteur d'énergie et de puissance multifonction série avec montage sur panneau avec écran, entrée AcuCT-Flex et entrée 333 mV, 100 à 415 V CA
ACUVIM-CL-D-MV-P1V4 $545.10 CAD
Était: $592.50
 Disponibilité:
2 à 3 semaines
Accuenergy Acuvim-CL Series Multifunction Power and Energy Meter with panel mounting with display, AcuCT-Flex input & 333 mV input, 20 to 60 V DC
ACUVIM-CL-D-MV-P2V4 $614.10 CAD
Était: $667.50
 Disponibilité:
2 à 3 semaines
Accuenergy Acuvim-CL Series Multifunction Power and Energy Meter with DIN-rail mounting without display, 5 A/1 A input, 100 to 415 V AC
ACUVIM-CL-M-5A-P1V4 $407.10 CAD
Était: $442.50
 Disponibilité:
1 à 2 semaines
Accuenergy Acuvim-CL Series Multifunction Power and Energy Meter with DIN-rail mounting without display, 5 A/1 A input, 20 to 60 V DC
ACUVIM-CL-M-5A-P2V4 $476.10 CAD
Était: $517.50
 Disponibilité:
15+ semaines
Accuenergy Acuvim-CL Series Multifunction Power Meter with DIN-rail mounting without display, AcuCT-Flex input & 333 mV input, 100 to 415 V AC
ACUVIM-CL-M-MV-P1V4 $407.10 CAD
Était: $442.50
 Disponibilité:
1 Semaine
Accuenergy Acuvim-CL Series Multifunction Power Meter with DIN-rail mounting without display, AcuCT-Flex input & 333 mV input, 20 to 60 V DC
ACUVIM-CL-M-MV-P2V4 $476.10 CAD
Était: $517.50
 Disponibilité:
2 à 3 semaines
Voir plus de modèles...

Sélection de modèles

An economical series of multi-functional single/three phase power meters with built-in communication Modbus RTU that measures most common electrical parameters. Available with LCD display or DIN Rail mount transducer (without display).

An economical series of multi-functional single/three phase power meters with built-in communication Modbus RTU that measures most common electrical parameters. Available with LCD display or DIN Rail mount transducer (without display).

Include an Enclosure for the Acuvim L series

Effacer les options sélectionnées

Accuenergy Acuvim-CL Série Compteur d'énergie et de puissance multifonction avec montage sur panneau avec écran, entrée 5 A/1 A, 100 à 415 V CA
ACUVIM-CL-D-5A-P1V4 $545.10 CAD
Était: $592.50
 Disponibilité:
2 en inventaire
Accuenergy Acuvim-CL Series Multifunction Power and Energy Meter with panel mounting with display, 5 A/1 A input, 20 to 60 V DC
ACUVIM-CL-D-5A-P2V4 $614.10 CAD
Était: $667.50
 Disponibilité:
1 à 2 semaines
Accuenergy Acuvim-CL Série Compteur d'énergie et de puissance multifonction série avec montage sur panneau avec écran, entrée AcuCT-Flex et entrée 333 mV, 100 à 415 V CA
ACUVIM-CL-D-MV-P1V4 $545.10 CAD
Était: $592.50
 Disponibilité:
2 à 3 semaines
Accuenergy Acuvim-CL Series Multifunction Power and Energy Meter with panel mounting with display, AcuCT-Flex input & 333 mV input, 20 to 60 V DC
ACUVIM-CL-D-MV-P2V4 $614.10 CAD
Était: $667.50
 Disponibilité:
2 à 3 semaines
Accuenergy Acuvim-CL Series Multifunction Power and Energy Meter with DIN-rail mounting without display, 5 A/1 A input, 100 to 415 V AC
ACUVIM-CL-M-5A-P1V4 $407.10 CAD
Était: $442.50
 Disponibilité:
1 à 2 semaines
Accuenergy Acuvim-CL Series Multifunction Power and Energy Meter with DIN-rail mounting without display, 5 A/1 A input, 20 to 60 V DC
ACUVIM-CL-M-5A-P2V4 $476.10 CAD
Était: $517.50
 Disponibilité:
15+ semaines
Accuenergy Acuvim-CL Series Multifunction Power Meter with DIN-rail mounting without display, AcuCT-Flex input & 333 mV input, 100 to 415 V AC
ACUVIM-CL-M-MV-P1V4 $407.10 CAD
Était: $442.50
 Disponibilité:
1 Semaine
Accuenergy Acuvim-CL Series Multifunction Power Meter with DIN-rail mounting without display, AcuCT-Flex input & 333 mV input, 20 to 60 V DC
ACUVIM-CL-M-MV-P2V4 $476.10 CAD
Était: $517.50
 Disponibilité:
2 à 3 semaines

À propos de l'Acuvim-CL

Le compteur d'énergie/puissance multifonction Acuvim-CL pour une ou trois phases peut être utilisé comme dispositif de collecte de données dans un système de distribution électrique intelligent. Toutes les données de surveillance sont disponibles via un port de communication numérique RS485 utilisant le protocole Modbus. Disponible avec écran LCD ou en version transducteur pour rail DIN (sans affichage).

L’Acuvim-CL utilise le protocole Modbus RTU standard de l’industrie.

La série Acuvim-L

Les compteurs d’énergie multifonction de la série Acuvim-L sont fabriqués par Accuenergy. Ils constituent le choix idéal pour la surveillance et le contrôle des systèmes de distribution électrique.

L’Acuvim-L peut être utilisé comme dispositif de collecte de données dans un système de distribution électrique intelligent ou un système d'automatisation d'usine. Toutes les données de surveillance sont disponibles via un port de communication RS485 utilisant le protocole Modbus® (hors modèles Acuvim AL et BL).

La qualité du système électrique est importante en raison de l'utilisation croissante de charges électroniques telles que les ordinateurs, les ballasts ou les variateurs de fréquence. Avec l’option d’analyse de puissance de l’Acuvim-L, n’importe quel courant ou tension de phase peut être affiché et le contenu harmonique calculé. En connaissant la distribution harmonique, des actions peuvent être prises pour éviter la surchauffe des transformateurs, moteurs, condensateurs, fils neutres et les déclenchements intempestifs des disjoncteurs. Une redistribution des charges du système peut également être envisagée.

Pour les fonctions d’Heures Pleines/Heures Creuses (HP/HC), veuillez consulter le Acuvim-EL.

Caractéristiques principales

Mesures

  • Tension V1, V2, V3, V12, V23, V31
  • Courant I1, I2, I3, In
  • Puissance P1, P2, P3, Ptot
  • Puissance réactive Q1, Q2, Q3, Qtot
  • Puissance apparente S1, S2, S3, Stot
  • Fréquence F
  • Facteur de puissance PF1, PF2, PF3, PF
  • Énergie active Ep_imp, Ep_exp
  • Énergie réactive Eq_imp, Eq_exp
  • Énergie apparente Es
  • Puissance appelée Dmd_I1, Dmd_I2, Dmd_I3, Dmd_P, Dmd_Q, Dmd_S

Surveillance

  • Qualité de l’énergie (fonctions non incluses avec l’Acuvim-KL)
  • Harmoniques de tension de la 2e à la 15e et THD (Acuvim-DL : 2e à la 25e)
  • Harmoniques de courant de la 2e à la 15e et THD (Acuvim-DL : 2e à la 25e)
  • Taux de déséquilibre de tension U_unbl (sauf modèles KL)
  • Taux de déséquilibre de courant I_unbl (sauf modèles KL)
  • Statistiques Max/Min (sauf modèles KL)
  • Durée de fonctionnement du compteur et durée de fonctionnement de la charge (DL/EL/KL)

Alarmes

Deux (2) paramètres peuvent être définis sur un intervalle de temps spécifique. Si un paramètre dépasse ou descend en dessous de la limite définie et que cela persiste durant cet intervalle, l'événement sera enregistré avec horodatage et déclenchera la sortie d’alarme DO. Le paramètre peut être choisi parmi 35 disponibles.

Communication

RS485, protocole standard Modbus® RTU ; (modèles CL/DL/EL/KL uniquement)
Option second RS485, protocole Modbus® RTU ; ou PROFIBUS-DP/V0 (disponible pour les modèles DL/EL)

Affichage

Affichage ACL clair avec rétroéclairage blanc ;
Résistance étendue aux températures environnementales.

Logiciel Acuview

Avec la nécessité croissante de mieux comprendre la consommation d’énergie, Accuenergy propose un logiciel simple et efficace pour compléter ses compteurs. Combiné aux compteurs, la suite logicielle Acuview offre une solution de surveillance et de mesure puissante et économique.

Fonctionnalités du logiciel Acuview

  • Configuration simple pour un déploiement rapide des compteurs Accuenergy.
  • Surveillance à distance et en temps réel de tous les paramètres.
  • Des dizaines de compteurs peuvent être connectés à un seul PC.
  • Affichage simultané de plusieurs compteurs dans une seule fenêtre.
  • Enregistrement des données en temps réel.
  • Journalisation des données des modules d’E/S (impulsions d’eau, de gaz, de débit, etc).
  • Données exportées dans des tableaux Excel simples (.xls, .csv ou .txt).
  • La fonction SmartSum fournit des données d’énergie et de puissance appelées moyennes du système surveillé.

Applications

  • Mesure de l’énergie des départs de distribution, transformateurs, générateurs, batteries de condensateurs et moteurs.
  • Systèmes moyenne et basse tension.
  • Installations commerciales, industrielles, services publics.
  • Analyse de la qualité de l’énergie.

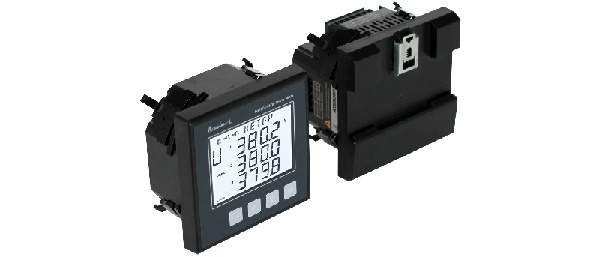

La série Acuvim L est compatible avec le montage sur rail DIN

Options de montage et d’affichage

La série Acuvim II est disponible avec deux options de montage :

Standard avec écran ACL

Le modèle standard est conforme à la norme ANSI C39.1 avec un format compact 96x96.

Montage sur rail DIN (affichage ACL distant en option)

Les unités compatibles DIN respectent la norme DIN 43700. La série Acuvim L propose également un écran ACL distant en option.

Schéma de câblage typique de la série Acuvim L

Schémas de câblage typiques de la série Acuvim L

Le Accuenergy Acuvim-CL comprend

  • Accuenergy Acuvim-CL Series of Power/Energy Panel Meters
datasheet pour le Accuenergy Acuvim-CL Series of Power/Energy Panel Meters manual pour le Accuenergy Acuvim-CL Series of Power/Energy Panel Meters
