Power & Energy Meter Solutions
Conçu pour les professionnels de l'énergie et des installations qui ont besoin d'un compteur de tarification à l'utilisation monophasé/triphasé à faible coût, de classe non transactionnelle. Disponible avec affichage ACL ou transducteur pour montage sur rail DIN (sans affichage). Toutes les versions incluent une sortie MODBUS RS485.
Conçu pour les professionnels de l'énergie et des installations qui ont besoin d'un compteur de tarification à l'utilisation monophasé/triphasé à faible coût, de classe non transactionnelle. Disponible avec affichage ACL ou transducteur pour montage sur rail DIN (sans affichage). Toutes les versions incluent une sortie MODBUS RS485.
Le Acuvim-EL est un compteur compatible avec la tarification à l'utilisation (TOU) qui peut être utilisé pour prendre efficacement le contrôle des frais de consommation et gérer l'utilisation de l'énergie en fonction du temps. La TOU est devenue un moyen efficace pour les fournisseurs de services publics de gérer leur production d'électricité, d'enregistrer la consommation d'énergie et de permettre aux consommateurs de prendre le contrôle de leurs factures d'énergie. Disponible avec affichage ACL ou transducteur pour montage sur rail DIN (sans affichage). Toutes les versions incluent une sortie MODBUS RS485.
Le Acuvim-EL est capable de séparer jusqu'à 4 tarifs différents, 12 saisons et 14 horaires. Il peut également être configuré avec 4 entrées numériques, 2 sorties numériques, un deuxième port RS485 avec protocole Modbus RTU ou un port Profibus.
La série Acuvim-L comprend des compteurs de puissance multifonctions fabriqués par Accuenergy. C'est le choix idéal pour la surveillance et le contrôle des systèmes de distribution d'énergie.
Le Acuvim-L peut être utilisé comme dispositif de collecte de données pour un système de distribution d'énergie intelligent ou un système d'automatisation d'usine. Toutes les données de surveillance sont disponibles via un port de communication numérique RS485 utilisant le protocole ModbusMD (à l'exclusion des modèles Acuvim AL et BL).
La qualité du réseau électrique est importante avec l'utilisation croissante de charges électroniques telles que les ordinateurs, les ballasts ou les variateurs de fréquence. Avec l'option d'analyse de puissance Acuvim-L, tout courant ou tension de phase peut être affiché et le contenu harmonique calculé. En connaissant la distribution harmonique, des mesures peuvent être prises pour prévenir la surchauffe des transformateurs, des moteurs, des condensateurs, des fils neutres et les déclenchements intempestifs de disjoncteurs. La redistribution de la charge du système peut également être déterminée.
Caractéristiques
Mesure
Surveillance
Alarmes
Deux (2) paramètres peuvent être réglés dans un intervalle de temps spécifié. Si le paramètre indiqué est supérieur ou inférieur à sa limite de réglage et persiste au-delà de l'intervalle de temps spécifié, l'événement sera enregistré avec horodatage et déclenchera la sortie numérique (DO) d'alarme. Le paramètre indiqué peut être sélectionné parmi l'un des 35 paramètres disponibles.
Communication
RS485, protocole ModbusMD RTU standard de l'industrie; (uniquement sur les modèles CL/DL/EL/KL)

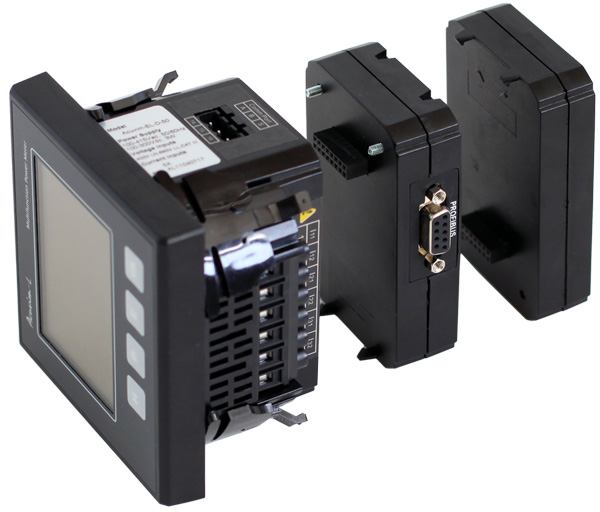

Option pour un second RS485, protocole ModbusMD RTU; ou PROFIBUS-DP/V0 (disponible pour les modèles DL/EL)
Protocole. (uniquement pour Acuvim-DL/EL)
Affichage
Écran ACL à grands caractères clairs avec rétroéclairage blanc; grande résistance aux températures ambiantes.
Options de montage et d'affichage
La série Acuvim II est disponible en deux options de montage:
Le modèle standard est conforme à la norme ANSI C39.1 avec un format compact de 96x96.
Les unités compatibles avec le rail DIN sont conformes à la norme DIN 43700. La série Acuvim L offre également un affichage ACL à distance en option.
Logiciel Acuview
Alors que le besoin de mieux comprendre la consommation de puissance et d'énergie augmente, Accuenergy continue d'offrir un complément logiciel simple et efficace à ses produits de mesure. En combinant ses compteurs avec la suite logicielle Acuview, Accuenergy est en mesure d'offrir l'une des solutions de mesure et de surveillance les plus puissantes et les plus rentables du marché.
Caractéristiques du logiciel Acuview
Applications
| Paramètres | Précision Acuvim-L |
| Tension | 0.005 |
| Courant | 0.005 |
| Demande de courant | 0.005 |
| Puissance | 0.01 |
| Puissance réactive | 0.02 |
| Puissance apparente | 0.01 |
| Demande de puissance | 0.01 |
| Demande de puissance réactive | 0.02 |
| Demande de puissance apparente | 0.01 |
| Facteur de puissance | 0.01 |
| Fréquence | 0.002 |
| Énergie | 0.005 |
| Énergie réactive | 0.02 |
| Énergie apparente | 0.01 |
| Harmoniques | 0.02 |
| Temps de fonctionnement | |
| Entrées de courant (chaque canal) | |
| Courant nominal | 5 A CA |
| Gamme de mesure | 0~6 A CA |
| Tenue | 20Arms continu100Arms pendant 1 seconde, non récurrent |
| Charge | 0.05VA (typique) @5Arms |
| Courant d'amorçage | 10Vac |
| Précision | 0.005 |
| Entrées de tension (chaque canal) | |
| Pleine échelle nominale | 400 V CA L-N, 690 V CA L-L (20%) |
| Tenue | 1500 V CA continu2500 V CA, 50/60 Hz pendant 1 minute |
| Impédance d'entrée | 45 Hz~65 Hz |
| Tension d'amorçage | 10 V CA |
| Précision | 0.005 |
| Précision énergétique (Acuvim-EL) | |
| Active | (selon IEC 62,053-22) Classe 0.5s(selon ANSI C12.20) Classe 0.5 |
| Réactive | (selon IEC 62,053-23) Classe 2 |
| Résolution harmonique | |
| Valeur mesurée | 2e ~ 15e harmoniques(la DHT de l'Acuvim-DL est de la 2e à la 25e) |
| Universel | CA ou CC |
| Alimentation de commande CA/CC | |
| Gamme de fonctionnement | 100~415 V CA, 50/60 Hz, 100~300 V CC |
| Charge | 3 W |
| Tenue | 3250 V CA, 50/60 Hz pendant 1 minute |
| Alimentation de commande CC basse tension (en option) | |
| Gamme de fonctionnement | 20~60 V CC |
| Charge | 3 W |
| Sortie numérique (DO) | (Photo-MOS) |
| Gamme de tension | 0~250 VCA/CC |
| Courant de charge | 100 mA (Max) |
| Fréquence de sortie | 25 Hz, rapport cyclique 50% |
| Tension d'isolement | 2500 V |
| Sortie numérique (DI) | |
| Gamme de tension d'entrée | 20~250 VCA/CC |
| Courant d'entrée (Max) | 2 mA |
| Tension de démarrage | 15 V |
| Tension d'arrêt | 5 V |
| Fréquence d'impulsion (Max) | 100 Hz, rapport cyclique 50% |
| Résolution SOE | 2ms |
| Température de fonctionnement | -25°C (-13°F) à 70°C (158°F) |
| Température d'entreposage | -40°C (-40°F) à 85°C (185°F) |
| Humidité relative | 5% à 95% sans condensation |
| Degré de pollution | 2 |
| Produit | |
| États-Unis | UL 61,010-1 |
| Canada | cUL 61,010-1 |
| Europe | IEC 61,010-1 |
| Émission | |
| Rayonnée/Conduite | FCC Part 15 Subpart B, Class A |
| Rayonnée/Conduite | EN 55,011 |
| Harmonique | IEC 61,000-3-2 |
| Fluctuation de tension | IEC 50,081-2 |
| Interférence radio | IEC 50,081-2 |
| Immunité | |
| DES | IEC 61,000-4-2 |
| Champ électromagnétique, radiofréquence, rayonné | IEC 61,000-4-3 |
| Transitoires électriques rapides/salves | IEC 61,000-4-4 |
| Surtension | IEC 61,000-4-5 |
| Perturbations conduites | IEC 61,000-4-6 |
| Champ magnétique à la fréquence du réseau | IEC 61,000-4-8 |
| Creux de tension et interruptions | IEC 61,000-4-11 |
| Norme d'immunité générique pour environnement industriel | EN 50,082-2 |
Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le Acuvim-EL Série de compteurs de puissance.
