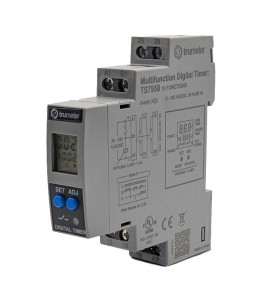

Relais temporisé numérique pour rail DIN avec large gamme de temporisation et verrouillage des touches. 24 à 240 V CA/CC, 18 fonctions de temporisation, 2 sorties normalement ouvertes (NO).
Relais temporisé numérique pour rail DIN avec large gamme de temporisation et verrouillage des touches. 24 à 240 V CA/CC, 18 fonctions de temporisation, 2 sorties normalement ouvertes (NO).
Caractéristiques
Applications
| Tension d'alimentation | 24 à 240 V CA/CC |
| Variation d'alimentation | -15% à 10% (de la tension d'alimentation) |
| Fréquence | 50/60 Hz |
| Consommation d'énergie (maximum) | 0.5 VA (à 24/48 V CA), 4 VA (à 110 à 265 V CA/CC) |
| Gamme de temporisation | 0.1 s à 999 h |
| Temps de réinitialisation | 200 ms (maximum) |
| Précision de répétabilité | ±0.5% |
| Sortie relais | 2x NO (Forme A) |
| Capacité des contacts | 8 A à 240 V CA / 24 V CC (Résistif) |
| Durée de vie électrique | 1x105 |
| Durée de vie mécanique | 2x107 |
| Catégorie d'utilisation (CA-15) | Tension nominale (Ue): 120/240 V, Courant nominal (Ie): 3/1.5 A |
| Catégorie d'utilisation (CC-13) | Tension nominale (Ue): 125/250 V, Courant nominal (Ie): 0.22/0.1 A |
| Température de fonctionnement | -10 à 55°C (14 à 131°F) |
| Température d'entreposage | -20 à 65°C (-4 à 149°F) |
| Humidité (sans condensation) | 95% (HR) |
| Indication par DEL | DEL rouge ➜ Relais activé |
| Boîtier | Ignifuge UL 94-V0 |
| Montage | Rail DIN |
| Certification | cULus, CE |
| Indice de protection | IP20 pour les bornes, IP30 pour le boîtier, IP40 pour la face avant |
| Modes de fonctionnement | Délai à l'activation Cycle répétitif ARRÊT/MARCHE Cycle répétitif MARCHE/ARRÊT Impulsion à la mise sous tension Délai cumulatif sur signal Délai cumulatif sur signal inversé Impulsion cumulative sur signal Délai à l'activation du signal Délai à l'activation du signal inversé Délai à la désactivation du signal Impulsion MARCHE/ARRÊT Signal ARRÊT/MARCHE Impulsion sur front montant 1 Impulsion sur front montant 2 Impulsion sur front descendant 1 Impulsion sur front descendant 2 Impulsion retardée Délai à l'activation du signal inversé (Type 2) |
| Dimensions (L x H x P) | 18 x 85 x 76 mm (0.71 x 3.35 x 2.99") |
| Poids (non emballé) approx. | 85 g (3 oz) |
