Questions fréquentes pour APM

Vous n’avez pas besoin de le faire. L’APM examine continuellement l’entrée et, s’il voit une tension CA (positive et négative), il passera automatiquement en mode CA, et calculera et affichera la tension efficace réelle. Si aucune tension positive et négative n’est détectée, l’APM supposera que l’entrée est CC et affichera la tension moyenne.

Oui. L’APM échantillonne l’entrée de tension à une vitesse de 62 kHz. Les échantillons passent ensuite par un filtre numérique passe-bas avant d’être affichés. Le filtre passe-bas permet aux fréquences inférieures à 5 kHz de passer à travers, mais bloque les fréquences plus élevées.

Oui. À partir de la révision 6 du firmware, l’APM calculera et affichera la tension efficace réelle, même si la forme d’onde est non sinusoïdale et/ou asymétrique.

Pour maximiser la précision, le voltmètre intègre un amplificateur de gain programmable (Programmable Gain Amplifier, PGA). Cet amplificateur agit plutôt comme un iris et s’ouvre et se ferme automatiquement selon la tension d’entrée. La PGA a 16 gammes différentes, comme illustré ici.

À titre d’exemple, avec une entrée de 110 V, l’APM sera sur la gamme 12 et la résolution sera de 81,6 mV. La pire erreur sera de 1,6 V.

Vous pouvez connecter l’ampèremètre directement à votre circuit pour mesurer les courants CA ou CC jusqu’à 5 A sur les circuits transportant moins de 42 V CA/CC.

Vous pouvez connecter un transformateur de courant directement à l’appareil de mesure pour mesurer le courant alternatif jusqu’à 10 000 A. Lors de l’utilisation de l’ampèremètre, assurez-vous que tout CT a une sortie maximale de 5 A et qu’il est précis à 1 %. Par conséquent, la lecture est précise à +/- 50 mA. Lors de la sélection d’un CT, utilisez-en un ayant un primaire qui correspond à votre entrée maximale et un secondaire (sortie) de 5 A.

Vous pouvez configurer le rapport CT à l’aide des commutateurs DIP à l’arrière de l’APM ou en utilisant le logiciel de configuration APM, mais nous recommandons pour la plupart des applications utilisant l’appareil de mesure de CT, un modèle spécialement conçu pour être utilisé avec des transformateurs de courant.

L’ampèremètre est un appareil de mesure de courant à usage général qui peut être utilisé pour mesurer les courants dans une vaste gamme d’applications. L’appareil de mesure de CT a été optimisé pour une utilisation avec des CT externes. L’appareil de mesure de CT ne peut être utilisé que pour mesurer les courants CA à l’aide d’un CT et offre une précision améliorée sur l’ampèremètre.

Nous avons développé le shunt de mesure spécialement conçu pour être utilisé avec les shunts actuels.

L’ampèremètre peut être affecté par des interférences magnétiques provenant d’aimants et de conducteurs puissants transportant des tensions élevées. Pour vous assurer qu’ils n’affectent pas la précision du lecteur, veuillez vous assurer qu’ils sont conservés à au moins 6 pouces de l’appareil de mesure.

0,002 ohm

La valeur nominale minimale recommandée pour le CT est de 1 VA

Non. L’appareil de mesure de procédé a deux entrées, mais vous ne pouvez utiliser qu’une seule d’entre elles à la fois. Vous pouvez connecter les deux entrées de l’appareil de mesure de procédé à votre circuit, mais seule l’unité sélectionnée sera utilisée. L’autre entrée est ignorée.

L’ampèremètre peut mesurer le flux de courant bidirectionnel (-5 A à +5 A) avec les courants CA et CC. L’appareil de mesure de procédés ne peut mesurer que les courants unidirectionnels CC (0 à 50 mA). L’appareil de mesure de procédés est également plus précis que l’ampèremètre et prend en charge la conversion non linéaire.

L’appareil de mesure de procédés comprend une table de linéarisation de 20 points qui peut être utilisée pour corriger les capteurs non linéaires tels que les thermocouples et les transducteurs de pression. Cette fonction est accessible directement à partir du logiciel de configuration APM.

L’ampèremètre est un appareil de mesure de courant à usage général qui peut être utilisé pour mesurer les courants dans une vaste gamme d’applications. L’appareil de mesure de CT a été optimisé pour une utilisation avec des CT externes. L’appareil de mesure de CT ne peut être utilisé que pour mesurer les courants CA à l’aide d’un CT et offre une précision améliorée sur l’ampèremètre.

0,002 ohm

La valeur nominale minimale recommandée pour le CT est de 1 VA

Nous développons constamment de nouveaux modèles afin que la liste continue de croître. Pour consulter notre gamme actuelle, veuillez visiter notre page APM. Si vous avez une application spécifique et que vous ne trouvez pas l’appareil de mesure parfait, communiquez avec nous pour discuter davantage de vos exigences.

Non – Assurez-vous d’acheter le bon modèle pour votre application.

La seule différence est que les modèles de sortie ont deux sorties physiques. Ils peuvent être configurés pour être numériques (collecteur ouvert) ou analogiques. Les modèles sans sortie n’ont pas ces sorties. Les modèles de sortie et de non-sortie ont des alarmes qui peuvent être configurées pour modifier le rétroéclairage et le message lorsque le signal d’entrée est activé ou hors de portée.

Non. Chaque modèle est construit en usine avec un ACL positif ou un ACL négatif et l’écran ACL ne peut pas être modifié sur le terrain.

Vous pouvez configurer la couleur du rétroéclairage ainsi que lorsqu’elle est allumée, éteinte et clignotante à l’aide du logiciel de configuration APM. Vous pouvez configurer le rétroéclairage pour :

• Être allumé et ne s’éteindre que lorsqu’une condition spécifique est remplie
• Être allumé et clignoter lorsqu’une condition spécifique est remplie
• Être allumé et changer de couleur lorsqu’une condition spécifique est remplie
• Être éteint et ne s’allumer que lorsqu’une condition spécifique est remplie
• S’éteindre et clignoter lorsqu’une condition particulière est remplie

Cela dépend de l’écran ACL que vous avez choisi. Les écrans ACL positifs sont très lisibles à la lumière directe du soleil, mais vous ne pourrez pas voir la couleur du rétroéclairage (le soleil est tellement plus lumineux que toutes les DEL que nous pouvons mettre en place!). L’écran ACL négatif est lisible à l’extérieur, mais pas en plein soleil.

Oui, vous le pouvez. Lorsque vous utilisez une alimentation CC, assurez-vous simplement que l’alimentation que vous utilisez est suffisamment calibrée pour alimenter tous les APM. Chaque APM tire un maximum de 1,6 W. Dans le cas particulier d’une alimentation CA et d’un APM avec sorties, vous pouvez connecter plusieurs APM à la même alimentation, mais vous ne devez pas connecter un autre dispositif à la même alimentation CA.

Oui, mais assurez-vous d’acheter un modèle avec des sorties. Selon la tension et l’alimentation requises pour votre témoin d’avertissement, vous pourriez avoir besoin de composants supplémentaires (comme un relais ou un transistor de puissance) pour interfacer entre l’APM et votre témoin d’avertissement.

Le courant maximum que l’APM peut couler est de 500 mA. L’APM peut donc être connecté à une charge allant jusqu’à 12 W. Veuillez noter que la tension maximale pouvant être connectée aux sorties est de 24 V.

Oui, mais pas directement. Le port USB ne peut être utilisé que pour configurer l’APM. Si vous voulez consulter les données en direct, vous devez acheter un APM avec des sorties, puis configurer l’une d’elles pour “Analog”. L’APM produira alors un courant dans la gamme de 4 à 20 mA qui est proportionnel à la valeur affichée sur l’APM. Si vous souhaitez afficher cette information sur un ordinateur, vous devrez également vous procurer une interface 4-20 mA pour votre ordinateur.

Les sorties APM ne sont actives que lorsque la condition est vraie. Si vous voulez verrouiller la sortie, vous devez connecter un relais de verrouillage à la sortie de l’APM. N’oubliez pas d’insérer une diode de protection sur la bobine du relais pour empêcher l’EMF arrière de la bobine d’endommager l’APM.

La sortie 4-20 mA est une source de courant. La sortie fournira un courant entre 4 mA et 20 mA dans une résistance maximale de 250 ohms. N’oubliez pas d’activer “Analog Output” en utilisant le configurateur APM, car toutes les sorties sont réglées par défaut à numérique.

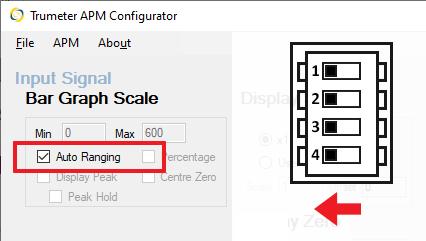

Chaque APM est livré avec 15 réglages préconfigurés et ils peuvent être sélectionnés à l’aide du commutateur DIP à l’arrière de l’APM. Veuillez consulter le guide de l’utilisateur de votre modèle pour obtenir une liste des positions de changement. Les configurations personnalisées peuvent être créées et téléchargées dans l’APM à l’aide du logiciel de configuration APM librement disponible. Contactez-nous.

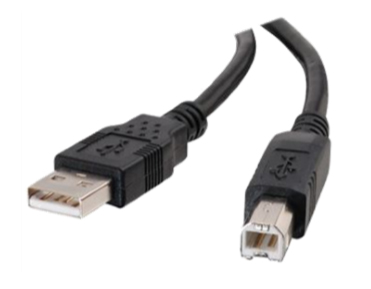

L’APM est doté d’une prise USB de type B et vous pouvez utiliser des adaptateurs standard hors tablette pour convertir ce type en un type différent si vous le souhaitez.

Vous pouvez connecter plusieurs APM à votre ordinateur, mais vous ne pouvez programmer qu’un seul d’entre eux à la fois.

Oui, vous le pouvez. Connectez simplement l’appareil de mesure que vous souhaitez copier sur votre ordinateur et exécutez le logiciel de configuration APM. Sélectionnez “APM – Read Configuration from APM”. À présent, sélectionnez “File – Save Configuration File” pour enregistrer une copie de la configuration sur votre ordinateur, puis déconnectez l’APM et fermez le configurateur APM. Connectez maintenant l’appareil de mesure que vous souhaitez configurer et exécutez le configurateur APM. Sélectionnez “File – Load Configuration File” pour charger le fichier de configuration original, puis sélectionnez “APM – Write Configuration to APM”.

Oui. Cliquez sur “File – Save Configuration file”. Vous pouvez également lire la configuration à partir d’un APM. Il suffit de cliquer sur “APM – Read Configuration from APM”.

Vous pouvez modifier la configuration autant de fois que vous le souhaitez. Vous n’avez qu’à connecter l’APM à votre ordinateur et à télécharger une nouvelle configuration. Le téléchargement d’une nouvelle configuration écrasera automatiquement l’ancienne.

La configuration est stockée dans une mémoire FLASH qui peut être écrasée de façon fiable au moins 1 000 fois.

Par défaut, l’APM affichera la lecture sur l’affichage à quatre chiffres jusqu’à la résolution maximale possible en déplaçant automatiquement le point décimal vers la droite et la gauche à mesure que le signal d’entrée change. Dans certaines applications, cela peut ne pas être souhaitable et, par conséquent, limiter les décimales en place vous permet de limiter le nombre maximal de décimales que l’APM affichera. Par exemple, si vous sélectionnez “1 (0.0)”, l’APM affichera la valeur mesurée à un maximum d’une décimale.

La “Display Peak Bar” fournit une indication visuelle de la valeur de crête moyenne sur l’affichage du graphique à barres semblable à ce qui est vu sur un égaliseur graphique. La durée pendant laquelle la barre de crête est visible est configurable de quelques secondes à quelques minutes en ajustant le curseur “Peak Bar” sur l’onglet Response. Sinon, si vous voulez que la barre de crête soit verrouillée et que vous affichez la valeur maximale depuis la réinitialisation de l’unité, cliquez sur “Peak Hold”.

La fonction d’affichage zéro vous permet d’afficher zéro lorsque l’entrée est inférieure à une valeur spécifique. Cela est utile dans les situations où il y a un bruit autour de zéro et que vous ne voulez pas l’afficher sur l’APM. Par exemple, si vous surveillez un circuit de 600 V CA, vous pouvez régler l’affichage zéro à 10 de sorte que le compteur affiche 0,000 volt lorsque l’entrée est inférieure à 10 volts.

Vous pouvez configurer l’APM à partir de votre bureau. Connectez simplement l’APM à votre ordinateur à l’aide d’une clé USB. Vous n’avez pas besoin d’un bloc d’alimentation externe, car l’APM tirera son énergie du port USB. Lorsque l’APM est alimenté par USB, il affichera “USB” sur l’écran. Dans ce mode, vous pouvez téléverser et télécharger de nouvelles configurations vers/depuis l’APM, mais l’APM ne peut pas prendre de mesures ou entraîner des alarmes ou des sorties.

Les bornes à vis peuvent accepter des câbles jusqu’à 3,3 mm2/12 AWG.

Pour réinitialiser l’APM, déconnectez l’alimentation pendant trois secondes.

Pour rétablir les paramètres par défaut de l’APM, connectez le compteur à votre ordinateur et exécutez le configurateur APM. Sélectionnez votre indicateur, puis sélectionnez “File – Load factory defaults”. Sélectionnez ensuite “APM – Write Configuration to APM”.

La couleur du rétroéclairage par défaut est le blanc. Vous pouvez modifier la couleur du rétroéclairage par défaut à l’aide du logiciel de configuration APM.

Non – Le logiciel de configuration APM est gratuit.Contactez-nous.

Veuillez consulter la politique informatique de votre entreprise.

L’APM est homologué IP65; NEMA4 et NEMA12 depuis l’avant. Un joint d’étanchéité est fourni avec chaque APM et l’APM doit être installé correctement. Veuillez suivre attentivement les instructions d’installation, surtout en ce qui concerne les dimensions de découpe du panneau.

La découpe du panneau doit être de 68 mm x 68 mm (-0 mm; +0,7 mm)/2,68 po x 2,68 po selon DIN 43718 et IEC61554.

L’APM a été conçu pour répondre aux normes DIN 43718 et IEC61554.

Chaque APM est livré avec 15 réglages préconfigurés et ils peuvent être sélectionnés à l’aide du commutateur DIP à l’arrière de l’APM. Veuillez consulter le guide de l’utilisateur de vos modèles pour obtenir une liste des positions de commutateur. Les configurations personnalisées peuvent être créées et téléchargées dans l’APM à l’aide du logiciel de configuration APM librement disponible.

L’APM est fabriqué en plastique résistant aux UV et peut fonctionner à des températures comprises entre -10 et +60 degrés C. L’avant du compteur est entièrement scellé, mais un boîtier supplémentaire est nécessaire pour protéger l’arrière contre les éléments. Il faut prendre soin de la conception du boîtier pour s’assurer que l’environnement à l’intérieur du boîtier ne dépasse pas 85 % d’humidité sans condensation.

Cela varie selon le modèle, mais il est généralement d’environ 180 g (0,4 lb).

L’APM est fourni avec une pince de montage. Le compteur est d’abord installé à l’avant du panneau, puis la pince de montage est installée à partir de l’arrière de l’appareil de mesure.

Oui.

Oui. L’APM satisfait à toutes les exigences de la Directive sur la restriction des substances dangereuses 2011/65/UE (RoHS 2). Afficher la déclaration de conformité RoHS.

Oui. L’APM est homologué UL et cUL pour l’équipement de mesure et d’essai de type ouvert E469787.

Tous les APM sont certifiés conformes à la IEC61010-1 et portent la marque CE. Tarification, commande, personnalisation et garantie

Veuillez vérifier auprès de votre service informatique, car vous pourriez avoir un pare-feu ou un produit antivirus qui pourrait bloquer le procédé. Veuillez essayer de désactiver votre antivirus pendant l’installation ou configurer votre pare-feu pour permettre l’accès aux adresses suivantes :

• IP address: 77.72.1.202
• https://www.trumeter.com/*
• trumeter.com/*

Pour vérifier automatiquement les mises à jour chaque fois que la configuration APM est exécutée, sélectionnez “Updates – Automatically Download Updates”. Vous pouvez également vérifier manuellement les mises à jour, sélectionnez “Updates – Download Updates Now”. Veuillez noter qu’une connexion Internet est requise pour vérifier et télécharger les mises à jour.

Vérifiez d’abord que les bornes du PSU sont sous tension et qu’elles sont entre 12 V et 24 V. Ensuite, à l’aide du logiciel de configuration APM, réinitialisez l’APM aux valeurs par défaut en connectant le compteur à votre ordinateur; sélectionnez votre compteur; sélectionnez “File – Load factory defaults”. Sélectionnez ensuite “APM – Write Configuration to APM”.

Vérifiez d’abord que les bornes du PSU sont sous tension et qu’elles sont entre 12 V et 24 V. Ensuite, à l’aide du logiciel de configuration APM, réinitialisez l’APM aux valeurs par défaut en connectant le compteur à votre ordinateur; sélectionnez votre compteur; sélectionnez “File – Load factory defaults”. Sélectionnez ensuite “APM – Write Configuration to APM”.

Utilisez un détergent doux et un chiffon doux.
