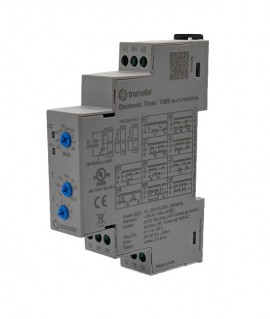

Relais temporisé multifonction universel et compact pour rail DIN, alimenté de 12 à 240 V CA/CC pour une vaste gamme d'applications de temporisation et de logique de commande. Fournit 2 sorties de relais inverseurs (2 C/O) pour une commutation et un verrouillage accrus.
Relais temporisé multifonction universel et compact pour rail DIN, alimenté de 12 à 240 V CA/CC pour une vaste gamme d'applications de temporisation et de logique de commande. Fournit 2 sorties de relais inverseurs (2 C/O) pour une commutation et un verrouillage accrus.
Caractéristiques
Applications
| Type/Mode de temporisateur | Temporisateur multifonction |
| Modes | Retard à l'activation par signal Cyclique activé/désactivé Cyclique désactivé/activé Signal désactivé/activé Impulsion activée/désactivée Retard cumulatif sur signal Impulsion activée/désactivée Impulsion sur front montant Impulsion sur front descendant Bistable sur front montant |
| Modes dérivés | Retard à l'activation, intervalle |
| Tension d'alimentation | 12 à 240 V CA/CC |
| Variation d'alimentation | -15% à 10% de la tension d'alimentation |
| Fréquence | 50/60 Hz |
| Consommation d'énergie (Max.) | 5 VA |
| Gamme de temporisation | 0.1 s à 100 h |
| Temps de réinitialisation | 200 ms (Max.) |
| Précision de réglage | ±5% de la pleine échelle |
| Précision de répétabilité | ±1% |
| Sortie relais | 2°C (35.6°F)/O |
| Capacité des contacts | 8 A à 240 V CA / 5 A à 24 V CC (Résistif) |
| Durée de vie électrique | 5x105 |
| Durée de vie mécanique | 1x106 |
| Catégorie d'utilisation (CA-15) | Tension nominale (Ue): 120/240 V, Courant nominal (Ie): 3.0/1.5 A |
| Catégorie d'utilisation (CC-13) | Tension nominale (Ue): 24/125/250 V, Courant nominal (Ie): 2.0/0.22/0.1 A |
| Température de fonctionnement | -10 à 60°C (14 à 140°F) |
| Température d'entreposage | -25 à 75°C (-31 à 167°F) |
| Indication DEL | VERT ➡ Sous tension | JAUNE ➡ Relais activé |
| Boîtier | Ignifuge UL 94-V0 |
| Montage | Rail DIN |
| Certification | cULus, CE |
| Indice de protection | IP20 pour les bornes, IP30 pour le boîtier, IP40 pour la face avant |
| Dimensions (L x H x P) | 18 x 90 x 66 mm (0.71 x 3.54 x 2.6) |
| Poids | 72 g (2.54 oz) |
