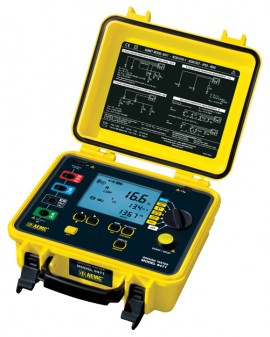

AEMC Instruments 6471 offre

Instrument de mesure portable conçu pour mesurer la résistance de terre avec 2 pinces (sans tiges auxiliaires), résistance à la liaison/connexion (détection Kelvin 2 pôles et 4 pôles), résistance de terre (3 pôles ou 4 pôles), résistance de cougamme de terre et résistance à la terre sélective, résistance au sol (méthode Wenner ou Schlumberger). Ce testeur de résistance de terre mesure de 0.01 à 99.99 kΩ et se met en marche automatiquement, ce qui recherche automatiquement la gamme de mesure optimale, la fréquence de test et le courant de test.

• Tester la résistance de terre à l'aide de la méthode à 2 pinces (aucune tige auxiliaire nécessaire)
• Mesure de la résistance/continuité de liaison à 2 et 4 pôles (résistance CC) avec inversion de polarité automatique
• Mesure de chute de potentiel à 3 pôles avec sélection de fréquence manuelle ou automatique
• Mesure de résistivité du sol à 4 pôles avec calcul automatique du numéro et sélection par l'utilisateur de la méthode d'essai Wenner ou Schlumberger
• Mesure de l'accouplement de terre à 3 pôles
• Balayage manuel et automatique de fréquence de 41 à 513 Hz pour une précision de test optimale dans les environnements électriques bruyants
• Tension de test sélectionnable de 16 ou 32 V jusqu'à 250 mA de courant de test
• Gestion automatique de l'alimentation avec mise hors tension automatique
• Reconnaissance automatique de toutes les connexions d'électrode et de leur valeur de résistance
• Stocke jusqu'à 512 résultats complets des tests dans la mémoire interne
• Communication USB optiquement isolée
• Configuration et fonctionnement à distance de toutes les mesures à l'aide du logiciel DataView®
• Piles NiMH rechargeables du chargeur mural ou de l'alimentation du véhicule
• Boîtier de terrain robuste à l'épreuve de la poussière et de la pluie - homologué IP54 en position fermée
• Normes de mise à la terre CEI 61557, conformité aux parties 4 et 5
• Comprend le logiciel DataView® pour le stockage de données, l'affichage et l'analyse en temps réel, l'analyse, la production de rapports et la configuration du système

• Mesurer la résistance de la tige de terre et du réseau
• Utilisation dans les systèmes à mises à la terre multiples sans débrancher la mise à la terre à l'essai
• Mesurer la résistance et la continuité des boucles de mise à la terre autour des socles de transformateur et des édifices
• Mesurer le courant de fuite qui circule vers la terre ou qui circule dans les boucles de terre
• Effectuer des vérifications rapides sur le terrain
• Mener des sondages sur le terrain et récupérer et analyser les lectures à partir des données stockées
• Mesurer la résistance de terre du type de grilles de terre simples ou de petites grilles de mise à la terre souvent présentes dans les stations de commutation de télécommunications à distance
• Mesurer la résistance des électrodes de mise à la terre sur l'équipement de protection contre la foudre
• Mesurer la résistance des électrodes de terre de l'équipement dans les zones récréatives, en particulier les piscines publiques
• Tester la résistance des électrodes des tiges de terre et des grilles installées sur les nouveaux chantiers de construction avant la fourniture de l'alimentation de service
• Tester la résistance des électrodes de terre des tours et des contrepoises mises à la terre dans les installations à distance de téléphone cellulaire et les tours de transmission d'alimentation
• Mesure en trois points des grandes grilles de mise à la terre, contrepoises, tapis de mise à la terre et équipement mis à la terre

Caractéristiques

• Testez la résistance de terre en utilisant la méthode à 2 pinces (aucune tige auxiliaire nécessaire)
• Mesure de la résistance de liaison/continuité à 2 et 4 pôles (résistance CC) avec inversion automatique de polarité
• Mesure de chute de potentiel tripolaire avec sélection de fréquence manuelle ou automatique
• Mesure de la résistivité du sol à 4 pôles avec calcul automatique de Ρ et sélection par l'utilisateur de la méthode d'essai Wenner ou Schlumberger
• Mesure de couplage de terre tripolaire
• Balayage de fréquence manuel et automatique de 41 à 513 Hz pour une précision de test optimale dans les environnements électriquement bruyants
• Tension d'essai sélectionnable de 16 ou 32 V jusqu'à 250 mA de courant d'essai
• Gestion de l'alimentation avec arrêt automatique
• Reconnaissance automatique de toutes les connexions d'électrodes et de leur valeur de résistance
• Stocke jusqu'à 512 résultats de tests complets dans la mémoire interne
• Communication USB optiquement isolée
• Configuration et exploitation à distance de toutes les mesures à l'aide du logiciel DataView®
• Batteries NiMH rechargeables à partir d'un chargeur mural ou d'une alimentation de véhicule
• Boîtier de terrain robuste, résistant à la poussière et à la pluie - IP54 en position fermée
• Conforme aux normes de mise à la terre IEC 61557 parties 4 et 5
• Inclut le logiciel DataView® pour le stockage des données, l'affichage en temps réel, l'analyse, la génération de rapports et la configuration du système

Applications

• Mesurer la résistance de la tige de terre et du réseau
• Utiliser dans des systèmes à plusieurs mises à la terre sans déconnecter la terre testée
• Mesurer la résistance et la continuité des boucles de mise à la terre autour des transformateurs et des bâtiments
• Mesurer le courant de fuite circulant vers la terre ou circulant dans les boucles de terre
• Effectuer des vérifications rapides sur le terrain
• Effectuer des enquêtes sur le terrain et récupérer et analyser les relevés à partir des données stockées
• Mesurer la résistance de terre du type à tige simple ou à petites grilles de terre que l'on trouve souvent dans les stations de commutation de télécommunications éloignées
• Mesurer la résistance de l'électrode de terre sur l'équipement de protection contre la foudre
• Mesurer la résistance de la prise de terre des équipements dans les zones de loisirs, en particulier les piscines publiques
• Tester la résistance des électrodes des piquets de terre et des grilles installés sur les nouveaux chantiers de construction avant la fourniture de l'électricité
• Tester la résistance des électrodes de terre des tours mises à la terre et des contrepoids dans les installations distantes de téléphonie cellulaire et les tours de transmission d'énergie
• Mesure en trois points de grandes grilles de mise à la terre, de contrepoids, de tapis de mise à la terre et d'équipements mis à la terre
• Localisez les zones de plus faible résistivité du sol, ce qui est essentiel pour réaliser une installation de mise à la terre économique
