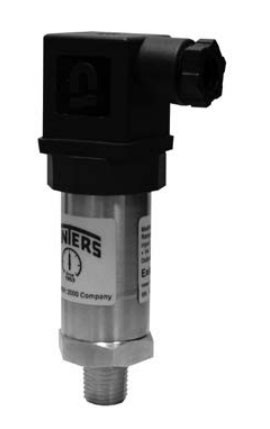

Compact, ce transmetteur à sécurité intrinsèque est fabriqué en acier inoxydable et possède un capteur en céramique, et présente une gamme de 0 à 360 psi.
Compact, ce transmetteur à sécurité intrinsèque est fabriqué en acier inoxydable et possède un capteur en céramique, et présente une gamme de 0 à 360 psi.
Approuvé pour les applications à sécurité intrinsèque dans les zones dangereuses de Classe 1/Div. 1.
Caractéristiques
Applications
| Gamme | 0 à 360 psi |
| Surpression | 580 psi |
| Pression d'éclatement | 725 psi |
| Signal de sortie | Standard 2 fils: 4-20 mA /vs = 8 à 32 V CC Protection S.I.: Vs = 14 à 28 V CC Optionnel 3 fils: 0 à 20 mA /vs = 14 à 30 V CC 0 à 10 V /vs = 14 à 30 V CC |
| Précision | ±0.5% FSO IEC 60,770 |
| Charge admissible | Courant 2 fils: Rmax = [(Vs - Vs min) / 0.02] Ohm Courant 3 fils: Rmax = 500 Ohm Tension 3 fils: Rmin = 10 kOhm |
| Effets d'influence | Alimentation: 0.05% FSO / 10 V Charge: 0.05% FSO / kOhm |
| Temps de réponse | ≤10 ms |
| Erreur thermique | ≤±0.2% FSO / 10K Dans la gamme compensée: -25 à 85°C (-13 à 185°F) |
| Températures admissibles | Milieu: -40 à 125°C (-40 à 257°F) Environnement électronique: -25 à 85°C (-13 à 185°F) Entreposage: -40 à 100°C (-40 à 212°F) |
| Protection contre les courts-circuits | Permanente |
| Protection contre l'inversion de polarité | Aucun dommage. Aucune fonction |
| Protection électromagnétique | Émission et immunité selon la norme EN 61,326 |
| Protection de sécurité intrinsèque | Classe 1, Div. 1, Groupes A, B, C et D |
| Stabilité | Vibration: 10 g VEV (25 à 2000 Hz) Choc: 500 g / 1 ms |
| Degré de pollution | 4, équipement électrique pour usage extérieur |
| Câbles de raccordement | Capacité du câble: Ligne de signal/blindage et ligne de signal/ligne de signal: 160 pF/m Inductance du câble: Ligne de signal/blindage et ligne de signal/ligne de signal: 1 µH/m |
| Port de pression/Boîtier | Acier inoxydable 316 L |
| Pièces en contact avec le fluide | Joints: PPN <1450 psi: FKM70. Autres disponibles PN >1450 psi: FKM90. Autres disponibles Diaphragme: Céramique AI&sub2;O&sub3; 96% |
| Consommation de courant | Courant: 25 mA maximum Tension: 7 mA maximum |
| Durée de vie opérationnelle | >100 x 106 cycles |
| Poids | 140 g (0.3 lbs) |
