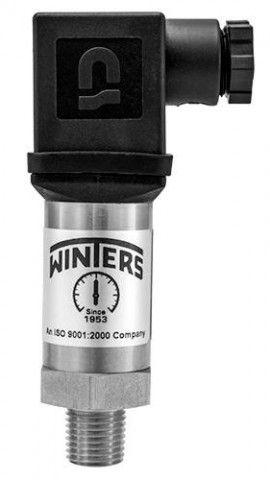

Compact, ce transmetteur tout usage est fabriqué en acier inoxydable, possède un capteur en céramique et présente une gamme de 0 à 2000 psi.
Compact, ce transmetteur tout usage est fabriqué en acier inoxydable, possède un capteur en céramique et présente une gamme de 0 à 2000 psi.
Caractéristiques
Applications
| Gamme | 0 à 2000 psi |
| Surpression | 2901 psi |
| Pression d'éclatement | |
| Signal de sortie | Standard 2 fils: 4-20 mA /vs = 8 à 32 V CC Optionnel 3 fils: 0 à 10 V /vs = 14-30 V CC Optionnel 3 fils ratiométrique: Vsig = 0.5-4.5 Vs / Vs = 5 ±0.5 V CC |
| Précision | ±0.5% FSO |
| Charge admissible | 2 fils: Rmax = [(Vs - Vs min) / 0.02] Ω 3 fils: Rmin = 10 kΩ |
| Effets d'influence | Alimentation: 0.05% FSO / 10 V Charge: 0.05% FSO / kΩ |
| Temps de réponse | 2 fils: <10 ms 3 fils: <3 ms |
| Fréquence de mesure | 1 kHz |
| Erreur thermique | <±0.5% FSO / 10K |
| Températures admissibles | Médium: -25 à 125°C (-13 à 257°F) Environnement électronique: -25 à 85°C (-13 à 185°F) Entreposage: -40 à 85°C (-40 à 185°F) |
| Protection contre les courts-circuits | Permanente Ratiométrique à 3 fils: Aucune |
| Protection contre l'inversion de polarité | Aucun dommage. Aucune fonction. |
| Protection électromagnétique | Émission et immunité selon la norme EN 61,326 |
| Stabilité | Vibration: 10 g, 25 Hz à 2 kHz selon la norme DIN EN 60,068-2-6 Choc: 500 g / 1 ms selon la norme DIN EN 60,068-2-27 |
| Degré de pollution | 4, équipement électrique pour utilisation extérieure |
| Port de pression / Boîtier | Acier inoxydable 304 |
| Consommation de courant | 2 fils: 25 mA max Tension 3 fils: 5 mA (courant de court-circuit 20 mA) Ratiométrique 3 fils: 1.5 mA |
| Stabilité à long terme | <±0.3% FSO/an aux conditions de référence |
| Durée de vie opérationnelle | >100 x 106 cycles |
| Pièces en contact avec le fluide | Joints: FKM Diaphragme: Céramique AI2 O3 96% |
| Conformité CE | Directive CEM: 2004/108/CE Directive sur les équipements sous pression: 97/23/CE (module A) Valide pour les appareils avec une surpression maximale admissible <3000 psi |
| Poids | 120 g (0.2 lbs) |
