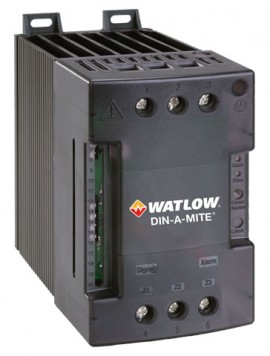

Compact et puissant, ce contrôleur triphasé à 3 phases commandées offre une option statique économique et polyvalente pour le contrôle du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusionnement approprié pour minimiser les dommages en cas de court-circuit, et dispose d'un ventilateur de refroidissement 240 V CA, d'une tension ligne/charge de 100 à 240 V CA et d'une entrée de commande de 4.5 à 32 V CC.
Compact et puissant, ce contrôleur triphasé à 3 phases commandées offre une option statique économique et polyvalente pour le contrôle du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusionnement approprié pour minimiser les dommages en cas de court-circuit, et dispose d'un ventilateur de refroidissement 240 V CA, d'une tension ligne/charge de 100 à 240 V CA et d'une entrée de commande de 4.5 à 32 V CC.
Caractéristiques
Applications
| Interface opérateur | Entrée de commande et voyant d'indication Sortie d'alarme et voyant d'indication DEL d'indication de limite de courant |
| Phase | Triphasé, trois phases commandées (utilisation avec montage en étoile à quatre fils) |
| Calibre d'ampérage | Courant de surcharge maximal pendant 16.6 ms, crête de 1350 A I²t maximal pour le fusionnement est de 9100 A²s Courant d'accrochage: 500 mA maximum Courant de maintien: 200 mA maximum Courant du ventilateur: 0.06 A Fuite à l'état bloqué 1 mA à 25°C (77°F) maximum Dissipation de puissance = 1.2 W /a par phase commutée SCCR de 200KA, approuvé Type 1 et 2 avec le fusionnement recommandé |
| Tension de ligne | 100 à 240 V CA: 48 V CA minimum à 265 V CA maximum |
| Mode de contrôle, passage par zéro | Entrée V CC, sortie contacteur |
| Entrée de contrôle | 4.5 à 32 V CC: le courant maximum à 4.5 V CC est de 6 mA par phase, ajouter 2 mA par DEL utilisée au courant total |
| Bornes | Entrée de contrôle: Compression: accepte les fils de 24 à 16 AWG (0.2 à 1.5 mm² (0 à 0 in²)) Couple de serrage de 4.4 inlb (0.5 Nm) maximum avec un tournevis à lame de 3.5 mm (0.125") Ligne et charge: Compression: accepte les fils de 14 à 3 AWG (2.5 à 25 mm² (0 à 0.04 in²)) Couple de serrage de 24 inlb (2.7 Nm) maximum avec un tournevis à lame de 6.4 mm (0.25") ou un tournevis Pozi de type 1 A, #2 |
| Environnement de fonctionnement | 0 à 90% HR (humidité relative), sans condensation Température de stockage: -40 à 85°C (-40 à 185°F) Température de fonctionnement: -34 à 80°C (-29 à 176°F) Isolation testée jusqu'à 3000 m (9842.52') |
| Montage | Rail DIN: DIN EN 50022, 35 x 7.5 mm (1.4 x 0.3") Panneau arrière: quatre trous de montage pour fixations n° 6 à n° 8 (M3 à M4) |
| Dimensions | 138 x 83 x 146 mm (5.45 x 3.25 x 5.74") |
