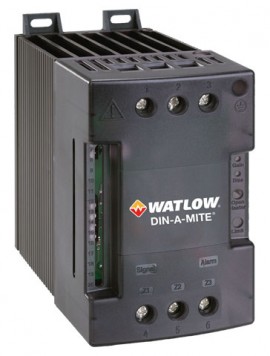

Compact et puissant, ce contrôleur triphasé à trois branches offre une option statique économique et polyvalente pour le contrôle du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusible approprié pour minimiser les dommages en cas de court-circuit et dispose d'un ventilateur de refroidissement de 120 V CA, d'une tension ligne/charge de 277 à 600 V CA et d'une entrée de commande de 100 à 120 V CA.
Compact et puissant, ce contrôleur triphasé à trois branches offre une option statique économique et polyvalente pour le contrôle du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusible approprié pour minimiser les dommages en cas de court-circuit et dispose d'un ventilateur de refroidissement de 120 V CA, d'une tension ligne/charge de 277 à 600 V CA et d'une entrée de commande de 100 à 120 V CA.
Caractéristiques
Applications
| Interface opérateur | Entrée de commande et voyant d'indication Sortie d'alarme et voyant d'indication DEL d'indication de limite de courant |
| Phase | Triphasé, trois branches contrôlées (utilisation avec montage en étoile à quatre fils) |
| Capacité d'ampérage | Courant de surcharge maximal pendant 16.6 ms, 1350 A crête I²t maximal pour le fusible est de 9100 A²s Courant de verrouillage: 500 mA maximum Courant de maintien: 200 mA maximum Courant du ventilateur: 0.12 A Fuite à l'état bloqué 1 mA à 25°C (77°F) maximum Dissipation de puissance = 1.2 W /a par branche commutée SCCR de 200KA, approuvé Type 1 et 2 avec le fusible recommandé |
| Tension de ligne | 277 à 600 V CA: 85 V CA minimum à 660 V CA maximum |
| Mode de commande, passage par zéro | Entrée V CA, sortie contacteur |
| Entrée de commande | 120 V CA 10/-25% à 25 mA maximum par phase commandée |
| Bornes | Entrée de commande: Compression: accepte les fils de 24 à 16 AWG (0.2 à 1.5 mm² (0 à 0 in²)) Couple de serrage de 4.4 inlb (0.5 Nm) maximum avec un tournevis à lame de 3.5 mm (0.125") Ligne et charge: Compression: accepte les fils de 14 à 3 AWG (2.5 à 25 mm² (0 à 0.04 in²)) Couple de serrage de 24 inlb (2.7 Nm) maximum avec un tournevis à lame de 6.4 mm (0.25") ou un tournevis Pozi n° 2 de type 1 A |
| Environnement de fonctionnement | 0 à 90% HR (humidité relative), sans condensation Température de stockage: -40 à 85°C (-40 à 185°F) Température de fonctionnement: -34 à 80°C (-29 à 176°F) Isolation testée jusqu'à 3000 m (9842.52') |
| Montage | Rail DIN: DIN EN 50022, 35 x 7.5 mm (1.4 x 0.3") Panneau arrière: quatre trous de montage pour fixations n° 6 à n° 8 (M3 à M4) |
| Dimensions | 138 x 83 x 146 mm (5.45 x 3.25 x 5.74") |
| Interface opérateur | Entrée de commande et voyant d'indication Sortie d'alarme et voyant d'indication DEL d'indication de limite de courant |
| Phase | Triphasé, trois branches contrôlées (utilisation avec montage en étoile à quatre fils) |
| Capacité d'ampérage | Courant de surcharge maximal pendant 16.6 ms, 1350 A crête I²t maximal pour le fusible est de 9100 A²s Courant de verrouillage: 500 mA maximum Courant de maintien: 200 mA maximum Courant du ventilateur: 0.12 A Fuite à l'état bloqué 1 mA à 25°C (77°F) maximum Dissipation de puissance = 1.2 W /a par branche commutée SCCR de 200KA, approuvé Type 1 et 2 avec le fusible recommandé |
| Tension de ligne | 277 à 600 V CA: 85 V CA minimum à 660 V CA maximum |
| Mode de commande, passage par zéro | Entrée V CA, sortie contacteur |
| Entrée de commande | 120 V CA 10/-25% à 25 mA maximum par phase commandée |
| Bornes | Entrée de commande: Compression: accepte les fils de 24 à 16 AWG (0.2 à 1.5 mm² (0 à 0 in²)) Couple de serrage de 4.4 inlb (0.5 Nm) maximum avec un tournevis à lame de 3.5 mm (0.125") Ligne et charge: Compression: accepte les fils de 14 à 3 AWG (2.5 à 25 mm² (0 à 0.04 in²)) Couple de serrage de 24 inlb (2.7 Nm) maximum avec un tournevis à lame de 6.4 mm (0.25") ou un tournevis Pozi n° 2 de type 1 A |
| Environnement de fonctionnement | 0 à 90% HR (humidité relative), sans condensation Température de stockage: -40 à 85°C (-40 à 185°F) Température de fonctionnement: -34 à 80°C (-29 à 176°F) Isolation testée jusqu'à 3000 m (9842.52') |
| Montage | Rail DIN: DIN EN 50022, 35 x 7.5 mm (1.4 x 0.3") Panneau arrière: quatre trous de montage pour fixations n° 6 à n° 8 (M3 à M4) |
| Dimensions | 138 x 83 x 146 mm (5.45 x 3.25 x 5.74") |
