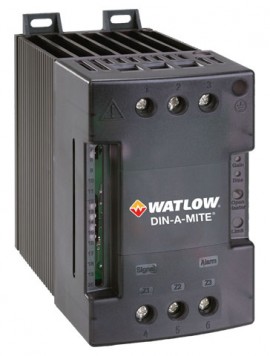

Compact et puissant, ce contrôleur de puissance SCR monophasé offre une option à semi-conducteurs économique, très compacte et polyvalente pour contrôler le chauffage électrique. De plus, il s'agit d'un SCCR 200KA avec des fusibles appropriés pour minimiser les dommages en cas de court-circuit et dispose d'une tension de ligne et de charge de 100 à 240 V CA et de 230 à 240 V CA.
Compact et puissant, ce contrôleur de puissance SCR monophasé offre une option à semi-conducteurs économique, très compacte et polyvalente pour contrôler le chauffage électrique. De plus, il s'agit d'un SCCR 200KA avec des fusibles appropriés pour minimiser les dommages en cas de court-circuit et dispose d'une tension de ligne et de charge de 100 à 240 V CA et de 230 à 240 V CA.
Caractéristiques
Applications
| Interface opérateur | Entrée de commande et voyant lumineux Sortie d'alarme et voyant lumineux ECL d'indication de limite de courant |
| Phase | Monophasé, une jambe contrôlée |
| Intensité nominale | Courant de surtension maximum pendant 16.6 ms, 1350 A en crête I2t maximum pour la fusion est de 9100 A2s Courant de verrouillage: 500 mA maximum Courant de maintien: 200 mA maximum Courant du ventilateur: 0.06 A Fuite hors état 1 mA à 25°C (77°F) maximum Dissipation de puissance = 1.2 W/A par jambe commutée 200KA SCCR, types 1 et 2 approuvés avec les fusibles recommandés |
| Tension de ligne | 100 à 120 V CA, 230 à 240 V CA, +10/-15%, 50 à 60 Hz indépendant ±5 % |
| Mode de contrôle, passage à zéro | Option de contrôle C: Entrée V CC, sortie contacteur Option de contrôle K: Entrée V CA, sortie contacteur Pour augmenter la durée de vie des contacteurs, le temps de cycle doit être inférieur à trois secondes Option de contrôle F: Entrée 4 à 20 mA DC, sortie de contrôle à base de temps variable |
| Opération | Avec l'option de contrôle S (cycle unique, base de temps variable), la sortie n'est pas activée pendant plus d'un cycle CA consécutif en dessous de 50% de puissance et n'est pas désactivée pendant plus d'un cycle consécutif Cycle CA supérieur à 50% de puissance Contrôle d'angle de phase, monophasé uniquement |
| Entrée de contrôle | 0 à 20 mA, 4 à 20 mA, 0 à 5 V CC, 1 à 5 V CC et 0 à 10 V CC Impédance d'entrée 250 Ω pour 4 à 20 mA, 5 kΩ pour entrée de tension linéaire |
| Tension de sortie | 100 à 120 V CA, 230 à 240 V CA, ±10 % |
| Linéarité | Option de contrôle S: ±5 % de la puissance d'entrée à la puissance de sortie sur 0 à 100% de l'étendue entre les points d'étalonnage Options de contrôle P et L: ±5% de la puissance d'entrée à la puissance de sortie, par rapport à une courbe de puissance sinusoïdale, entre les points d'étalonnage |
| Résolution | Mieux que 0.1 % de la plage d'entrée par rapport au changement de sortie |
| Démarrage progressif (options de commande P et L) | Typiquement: Démarrage progressif de 5 secondes à la mise sous tension Démarrage progressif sur la surchauffe du thermostat Démarrage progressif sur détection de perte ½ cycle Démarrage progressif 1 seconde lors du changement de point de consigne |
| Sortie d'alarme | S'active en cas d'alarme, sans verrouillage Triac 24 à 240 V CA, alimentation externe avec un courant nominal de 300 mA à 25°C (77°F), 200 mA à 50°C (122°F), 100 mA à 80°C (176°F) et un courant de maintien de 200 μA avec un courant de verrouillage de 5 mA typique |
| Terminaux | Entrée de contrôle: Compression: Accepte des fils de 24 à 16 AWG (0.2 à 1.5 mm2) Serrez à un couple maximum de 0.5 Nm (4.4 po-lb) avec un tournevis à lame de 3.5 mm (⅛") Ligne et charge: Compression: Will accept 2.5 to 25 mm2 (14 to 3 AWG) wire Serrez à 2.7 Nm (24 po-lb) maximum avec un tournevis à lame de 6.4 mm (¼") ou un tournevis Pozi de type 1A, n° 2 |
| Environnement d'exploitation | 0 à 90% RH (humidité relative), sans condensation Température de stockage: -40 à 85°C (-40 à 185°F) Température de fonctionnement: -34 à 80°C (-29 à 176°F) Isolation testée à 3000 m (9842.52') |
| Montage | Rail DIN: DIN EN 50022, 35 x 7.5 mm (1.4 x 0.3") Back-panel: Four mounting holes No. 6 to No. 8 (M3 to M4) fastener |
| Approbations de l'agence | CE avec filtre approprié: Directive de compatibilité électromagnétique 204/108/CE EN 61326-1: Immunité industrielle Émissions de classe A non adaptées aux environnements de classe B L'angle de phase et l'angle de phase avec limite de courant ne sont pas homologués CE pour les émissions conduites ou rayonnées Directive basse tension 2006/95/CE EN 50178 exigences de sécurité catégorie d'installation III, degré de pollution 2 Boîtier UL® 50 Type 4X, Classe 1, Div. 2 selon ANSI/ISA 12.12.01; Modèles de dissipateurs thermiques à travers le mur T4 File 184390 Répertorié UL® 508 et fichier C-UL® E73741 2011/65/UE RoHS 2 Testé contre les chocs et les vibrations selon la norme CEI 60068-2-32 Test de vibrations selon CEI 60068-2-6 |
| Dimensions | 194 x 142 mm (7.64 x 5.59") |
