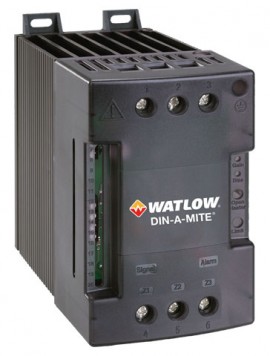

Compact et puissant, ce contrôleur refroidi par ventilateur 240 V CA offre une option à semi-conducteurs économique et polyvalente pour la régulation du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusionnement approprié pour minimiser les dommages en cas de court-circuit et dispose de trois zones indépendantes, d'une tension ligne/charge de 100 à 240 V CA et d'une entrée de commande de 100 à 120 V CA.
Compact et puissant, ce contrôleur refroidi par ventilateur 240 V CA offre une option à semi-conducteurs économique et polyvalente pour la régulation du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusionnement approprié pour minimiser les dommages en cas de court-circuit et dispose de trois zones indépendantes, d'une tension ligne/charge de 100 à 240 V CA et d'une entrée de commande de 100 à 120 V CA.
Caractéristiques
Applications
| Interface opérateur | Entrée de commande et voyant indicateur Sortie d'alarme et voyant indicateur DEL d'indication de limite de courant |
| Phase | Trois zones indépendantes |
| Calibre de l'ampérage | Courant de surcharge maximal pour 16.6 ms, 1350 A crête I²t maximal pour fusion est de 9100 A²s Courant de verrouillage: 500 mA maximum Courant de maintien: 200 mA maximum Courant du ventilateur: 0.06 A Fuite à l'état bloqué 1 mA à 25°C (77°F) maximum Dissipation de puissance = 1.2 W /a par phase commutée SCCR de 200KA, approuvé Type 1 et 2 avec les fusibles recommandés |
| Tension de ligne | 100 à 240 V CA: 48 V CA minimum à 265 V CA maximum |
| Mode de commande, passage par zéro | Entrée V CA, sortie de contacteur |
| Entrée de commande | 120 V CA 10/-25% à 25 mA maximum par phase contrôlée |
| Bornes | Entrée de commande: Compression: accepte les fils de 24 à 16 AWG (0.2 à 1.5 mm² (0 à 0 in²)) Couple de serrage de 4.4 inlb (0.5 Nm) maximum avec un tournevis à lame de 3.5 mm (0.125") Ligne et charge: Compression: accepte les fils de 14 à 3 AWG (2.5 à 25 mm² (0 à 0.04 in²)) Couple de serrage de 24 inlb (2.7 Nm) maximum avec un tournevis à lame de 6.4 mm (0.25") ou un tournevis Pozi #2 de type 1 A |
| Environnement de fonctionnement | 0 à 90% HR (humidité relative), sans condensation Température d'entreposage: -40 à 85°C (-40 à 185°F) Température de fonctionnement: -34 à 80°C (-29 à 176°F) Isolation testée jusqu'à 3000 m (9842.52') |
| Montage | Rail DIN: DIN EN 50022, 35 x 7.5 mm (1.4 x 0.3") Panneau arrière: quatre trous de montage pour fixations n° 6 à n° 8 (M3 à M4) |
| Dimensions | 138 x 83 x 146 mm (5.45 x 3.25 x 5.74") |
