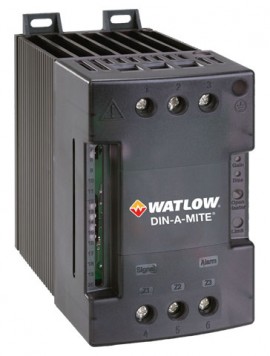

Compact et puissant, ce contrôleur de puissance offre une option statique économique et polyvalente pour le contrôle du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusibilage approprié pour minimiser les dommages en cas de court-circuit et dispose de trois zones indépendantes, d'une tension de ligne/charge de 277 à 600 V CA et d'une entrée de commande de 4.5 à 32 V CC.
Compact et puissant, ce contrôleur de puissance offre une option statique économique et polyvalente pour le contrôle du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusibilage approprié pour minimiser les dommages en cas de court-circuit et dispose de trois zones indépendantes, d'une tension de ligne/charge de 277 à 600 V CA et d'une entrée de commande de 4.5 à 32 V CC.
Caractéristiques
Applications
| Interface opérateur | Entrée de commande et voyant lumineux Sortie d'alarme et voyant lumineux DEL d'indication de limite de courant |
| Phase | Trois zones indépendantes |
| Calibre d'ampérage | Courant de surcharge maximal pour 16.6 ms, 1350 A crête I²t maximal pour le fusibilage est de 9100 A²s Courant d'accrochage: 500 mA maximum Courant de maintien: 200 mA maximum Fuite à l'état bloqué 1 mA à 25°C (77°F) maximum Dissipation de puissance = 1.2 W /a par phase commutée SCCR de 200KA, approuvé Type 1 et 2 avec le fusibilage recommandé |
| Tension de ligne | 277 à 600 V CA: 85 V CA minimum à 660 V CA maximum |
| Mode de contrôle, passage par zéro | Entrée V CC, sortie contacteur |
| Entrée de commande | 4.5 à 32 V CC: le courant maximal à 4.5 V CC est de 6 mA par phase, ajouter 2 mA par DEL utilisée au courant total |
| Bornes | Entrée de commande: Compression: accepte les fils de 24 à 16 AWG (0.2 à 1.5 mm² (0 à 0")) Serrer à un couple maximal de 4.4 inlb (0.5 Nm) avec un tournevis à lame de 3.5 mm (0.125") Ligne et charge: Compression: accepte les fils de 14 à 3 AWG (2.5 à 25 mm² (0 à 0.04")) Serrer à un couple maximal de 24 inlb (2.7 Nm) avec un tournevis à lame de 6.4 mm (0.25") ou un tournevis Pozi de type 1 A, #2 |
| Environnement d'exploitation | 0 à 90% HR (humidité relative), sans condensation Température de stockage: -40 à 85°C (-40 à 185°F) Température de fonctionnement: -34 à 80°C (-29 à 176°F) Isolation testée jusqu'à 3000 m (9842.52') |
| Montage | Rail DIN: DIN EN 50022, 35 x 7.5 mm (1.4 x 0.3") Panneau arrière: quatre trous de montage pour fixations n° 6 à n° 8 (M3 à M4) |
| Dimensions | 138 x 83 x 146 mm (5.45 x 3.25 x 5.74") |
