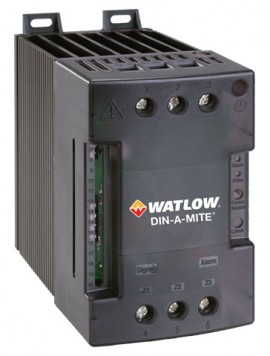

Compact et puissant, ce contrôleur de puissance triphasé à trois branches NEMA 4X offre une option statique économique et polyvalente pour le contrôle du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusionnement approprié pour minimiser les dommages en cas de court-circuit, une tension ligne/charge de 277 à 600 V CA et une entrée de commande de 4 à 20 mA CC.
Compact et puissant, ce contrôleur de puissance triphasé à trois branches NEMA 4X offre une option statique économique et polyvalente pour le contrôle du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusionnement approprié pour minimiser les dommages en cas de court-circuit, une tension ligne/charge de 277 à 600 V CA et une entrée de commande de 4 à 20 mA CC.
Caractéristiques
Applications
| Interface opérateur | Entrée de commande et voyant lumineux Sortie d'alarme et voyant lumineux DEL d'indication de limite de courant |
| Phase | Triphasé, trois branches contrôlées (utiliser avec montage en étoile à quatre fils) |
| Calibre d'ampérage | Courant de surcharge maximal pendant 16.6 ms, 1350 A de crête I²t maximal pour le fusionnement est de 9100 A²s Courant d'accrochage: 500 mA maximum Courant de maintien: 200 mA maximum Fuite à l'état bloqué 1 mA à 25°C (77°F) maximum Dissipation de puissance = 1.2 W /a par branche commutée SCCR de 200KA, approuvé Type 1 et 2 avec le fusionnement recommandé |
| Tension de ligne | 277 à 600 V CA: 85 V CA minimum à 660 V CA maximum |
| Mode de contrôle, passage par zéro | Entrée 4 à 20 mA CC, sortie de contrôle à base de temps variable |
| Entrée de contrôle | 4 à 20 mA CC: alimenté par la boucle (nécessite une source de courant avec 8 V CC disponible, pas plus de 2 entrées DIN-A-MITE connectées en série) |
| Bornes | Entrée de contrôle: Compression: accepte les fils de 24 à 16 AWG (0.2 à 1.5 mm² (0 à 0 in²)) Couple de serrage maximal de 4.4 inlb (0.5 Nm) avec un tournevis à lame de 3.5 mm (0.125") Ligne et charge: Compression: accepte les fils de 14 à 3 AWG (2.5 à 25 mm² (0 à 0.04 in²)) Couple de serrage maximal de 24 inlb (2.7 Nm) avec un tournevis à lame de 6.4 mm (0.25") ou un tournevis Pozi de type 1 A, #2 |
| Environnement de fonctionnement | 0 à 90% HR (humidité relative), sans condensation Température de stockage: -40 à 85°C (-40 à 185°F) Température de fonctionnement: -34 à 80°C (-29 à 176°F) Isolation testée jusqu'à 3000 m (9842.52') |
| Montage | Montage à travers la paroi |
| Dimensions | 138 x 83 x 146 mm (5.45 x 3.25 x 5.74") |
