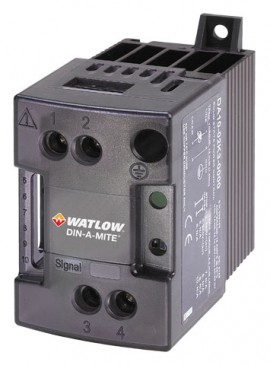

Compact et performant, ce contrôleur de puissance offre une option à semi-conducteurs économique et polyvalente pour le contrôle du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusible approprié pour minimiser les dommages en cas de court-circuit et présente une tension de ligne/charge de 277 à 600 V CA et une entrée de commande de 100 à 120 V CA.
Compact et performant, ce contrôleur de puissance offre une option à semi-conducteurs économique et polyvalente pour le contrôle du chauffage électrique. De plus, il possède un SCCR de 200KA avec un fusible approprié pour minimiser les dommages en cas de court-circuit et présente une tension de ligne/charge de 277 à 600 V CA et une entrée de commande de 100 à 120 V CA.
Caractéristiques
Applications
| Interface opérateur | Entrée de commande DEL d'indication d'entrée |
| Ampérage | Monophasé, voir la courbe de classification de sortie I²t maximum pour fusible: 4000 A² sec Courant d'accrochage: 400 mA maximum Courant de maintien: 200 mA maximum La dissipation de puissance est de 1.2 W /a commuté SCCR de 200KA, approuvé Type 1 et 2 avec le fusible recommandé |
| Tension de ligne | 277 à 600 V CA Fuite à l'état bloqué: 1 mA à 25°C (77°F) maximum Indépendant 50/60 Hz |
| Mode de commande, passage par zéro | Entrée V CA, sortie contacteur Pour augmenter la durée de vie, le temps de cycle doit être inférieur à trois secondes |
| Entrée de commande | Contacteur CA: 120 V CA 10/-25% à 25 mA maximum |
| Bornes | Entrée de commande: Compression: accepte les fils de 24 à 16 AWG (0.2 à 1.5 mm² (0 à 0 in²)) Ligne et charge: Compression: accepte les fils de 18 à 8 AWG (0.8 à 8.4 mm² (0 à 0.01 in²)) |
| Environnement de fonctionnement | -20 à 80°C (-4 à 176°F); voir le graphique de la courbe de puissance de sortie pour votre application 0 à 90% HR (humidité relative), sans condensation Isolation testée jusqu'à 3000 m (9842.52') Convient pour un « Degré de pollution 50.8 mm (2") » |
| Homologations | CE avec filtre approprié: Directive 204/108/CE sur la compatibilité électromagnétique EN 61,326-1: Immunité industrielle, émissions de classe A Directive 2006/95/CE sur la basse tension Exigences de sécurité EN 50,178 Catégorie d'installation III, degré de pollution 2 Homologué ULMD 508 et C-ULMD Fichier E73,741 2011/65/UE RoHS 2 |
| Montage | Les options incluent le montage sur rail DIN ou sur panneau arrière standard DIN EN 50022, 35 x 7.5 mm (1.4 x 0.3") Monter les ailettes de refroidissement verticalement |
| Dimensions | 94 x 50 x 98 mm (3.7 x 2 x 3.9") |
| Poids | 0.32 kg (0.71 lbs) |
