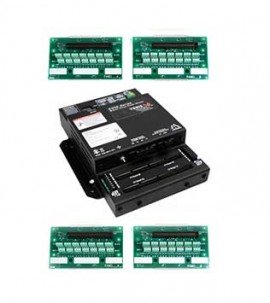

Le système de tableau de répartition à noyau ouvré multicircuit offre une solution pour la gestion de la charge électrique et est idéal pour les applications de modernisation pour charges dynamiques. Deux réseaux triphasés.
Le système de tableau de répartition à noyau ouvré multicircuit offre une solution pour la gestion de la charge électrique et est idéal pour les applications de modernisation pour charges dynamiques. Deux réseaux triphasés.
Le système de tableau de répartition à noyau ouvré multicircuit offre une solution pour la gestion de la charge électrique et est idéal pour les applications de modernisation pour charges dynamiques. Deux réseaux triphasés.
Caractéristiques
Applications
| Tension d'entrée de mesure | 90 à 277 V CA, 50/60 Hz |
| Tension d'alimentation de commande | 100 à 277 V CA, 50/60 Hz |
| Puissance/Énergie | IEC 62,053-21 Classe 1, ANSI C12.1-2008 (précision du système de 1%, incluant les TC de dérivation de 50 A ou 100 A) |
| Tension | ±0.5% de la lecture 90 à 277 V phase-neutre |
| Fréquence d'échantillonnage | 2560 Hz |
| Taux de mise à jour | Modbus: 1.8 secondes; BACnet: 14 secondes; SNMP: 20 secondes |
| Capacité de surcharge | 22 kAIC |
| Interface physique | Ethernet 10/100 Mbit |
| Protocoles pris en charge | Modbus TCP, BACnet IP, SNMP |
| Interface physique | RS-485 à 2 fils |
| Protocoles pris en charge | Modbus RTU, BACnet MS/TP |
| Adresse | 1 et 2 |
| Vitesse de transmission | Sélectionnable: 9600, 19200, 38,400 |
| Parité | Sélectionnable: AUCUNE, IMPAIRE, PAIRE |
| Format de communication | 8 bits de données, 1 bit de départ, 1 bit d'arrêt |
| Support de câble ruban | Câbles rubans jusqu'à 6 m (20') disponibles; aucun fourni (vendus séparément) |
| Support de TC de dérivation | TC à noyau ouvrant de 50 A, 100 A et 200 A disponibles; aucun fourni (vendus séparément) |
| Température de fonctionnement | 0 à 60°C (32 à 140°F) <95% HR sans condensation |
| Température d'entreposage | -40 à 70°C (-40 à 158°F) |
