Ce testeur offre une performance ultra-stable avec une autonomie de pile allant jusqu'à 80 heures, une mémoire intégrée pour 8000 enregistrements de fibres et une exportation USB avec le logiciel de rapport KITSMC. Robuste et compact, il permet d'établir des rapports de certification de niveau 1 et propose un cycle d'étalonnage de 3 ans pour une utilisation fiable sur le terrain.
Ce testeur offre une performance ultra-stable avec une autonomie de pile allant jusqu'à 80 heures, une mémoire intégrée pour 8000 enregistrements de fibres et une exportation USB avec le logiciel de rapport KITSMC. Robuste et compact, il permet d'établir des rapports de certification de niveau 1 et propose un cycle d'étalonnage de 3 ans pour une utilisation fiable sur le terrain.

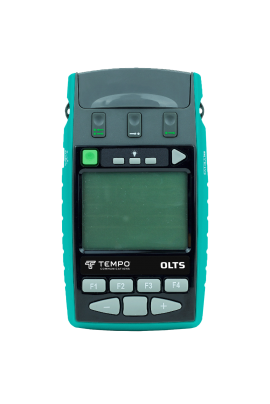

Le Tempo T23416OLF-APC est un testeur optique bidirectionnel compact et ultra-stable conçu pour la certification et le dépannage des fibres monomodes. Il mesure la perte d'insertion, la longueur de la fibre et la perte de retour optique (ORL) avec une grande précision à 1310, 1490, 1550 et 1625 nm. Grâce à son localisateur visuel de défauts (VFL) autonome intégré, son boîtier robuste et l'autonomie prolongée de sa pile, il est idéal pour les techniciens de terrain nécessitant une certification de niveau 1 et des rapports rapides et fiables.
Caractéristiques
Applications
| Source | |
| Longueurs d'onde de sortie | 1310, 1490, 1550, 1625 nm (APC) |
| Sortie modulée | 270 Hz, 1 kHz, 2 kHz ±2%, 12 tonalités d'identification multifibres |
| Ajustement de la puissance de sortie | Fixe |
| Stabilité à court terme | 0.01 dB typique (±2°C (±3.6°F), après préchauffage, ORL < -25 dB) |
| Stabilité selon la température | 0.35 dB |
| Dérive de longueur d'onde | Typique 0.4 nm par °C |
| Répétabilité de reconnexion | 0.05 dB à un niveau de confiance de 95% |
| Localisateur visuel de défauts (VFL) | |
| Longueur d'onde | 650 ± 5 nm |
| Puissance de sortie | 0 dBm ±1 dB à SMF |
| Sécurité laser | Classe 1, CEI 60,825-2 |
| Fréquence de clignotement | CW ou 2 Hz |
| Autotest bidirectionnel | |
| Précision de la longueur | ±0.01% ± 4 m (±13.12') |
| Résolution de la longueur | 1 m (0 à 9.999 km) 10 m (10 à 99.99 km) 100 m (100 à 127.9 km) |
| ORL | |
| Gamme | 10 à 60 dB |
| Précision | 0.2 dB |
| Résolution | 0.01 dB (0 à 30 dB) 0.1 dB (30 à 45 dB) |
| Isolation de port | > 25 dB |
| Appareil de mesure | |
| Type de détecteur | InGaAs |
| Gamme de longueurs d'onde de réponse | 600 à 1700 nm |
| Longueurs d'onde d'étalonnage | 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 nm |
| Précision | ±1% (0.06 dB) |
| Linéarité | 0.04 dB typique |
| Résolution | 0.01 dB |
| Sensibilité à la polarisation | < 0.05 dB typique |
| Sensibilité de détection de tonalité d'identification | Jusqu'à -50 dBm |
| Gamme de détection de tonalité | 150 à 9999 Hz ±1% |
| Interfaces et logiciel | |
| Interfaces USB | Micro-USB (alimentation, logiciel) USB-A (clé USB) |
| Logiciel | KITSMC - téléchargement gratuit |
| Alimentation | |
| Autonomie de la pile | 80 heures avec source laser en autotest 1000 heures avec appareil de mesure seulement |
| Type de pile | 2× AA alcalines (LR6) 2× AA NiMH rechargeables (via micro-USB) |
| Arrêt automatique | Sélectionnable |
| Environnement | |
| Température | Fonctionnement: -15 à 55°C (5 à 131°F) Stockage: -25 à 70°C (-13 à 158°F) |
| Humidité | 0 à 95% |
| Conformité | |
| Validité de l'étalonnage | 3 ans (traçable ISO/IEC 17,025) |
| Garantie | 3 ans |
| Caractéristiques physiques | |
| Affichage | ACL à contraste élevé de 74 × 55 mm (2.9 × 2.2") |
| Boîtier | Corps en polycarbonate, bords/coins en caoutchouc, résistant à l'humidité, testé pour une chute de 1 m (3.28') |
| Mémoire | 8000 fibres (interne) Illimitée avec clé USB |
| Dimensions | 190 × 105 × 35 mm (7.4 × 4.1 × 1.4") |
| Poids | 0.42 kg (0.93 lbs) |
| Physique | |
| Poids d'expédition | 1.5 kg (3.3 lbs) |
| Source | |
| Longueurs d'onde de sortie | 1310, 1490, 1550, 1625 nm (APC) |
| Sortie modulée | 270 Hz, 1 kHz, 2 kHz ±2%, 12 tonalités d'identification multifibres |
| Ajustement de la puissance de sortie | Fixe |
| Stabilité à court terme | 0.01 dB typique (±2°C (±3.6°F), après préchauffage, ORL < -25 dB) |
| Stabilité selon la température | 0.35 dB |
| Dérive de longueur d'onde | Typique 0.4 nm par °C |
| Répétabilité de reconnexion | 0.05 dB à un niveau de confiance de 95% |
| Localisateur visuel de défauts (VFL) | |
| Longueur d'onde | 650 ± 5 nm |
| Puissance de sortie | 0 dBm ±1 dB à SMF |
| Sécurité laser | Classe 1, CEI 60,825-2 |
| Fréquence de clignotement | CW ou 2 Hz |
| Autotest bidirectionnel | |
| Précision de la longueur | ±0.01% ± 4 m (±13.12') |
| Résolution de la longueur | 1 m (0 à 9.999 km) 10 m (10 à 99.99 km) 100 m (100 à 127.9 km) |
| ORL | |
| Gamme | 10 à 60 dB |
| Précision | 0.2 dB |
| Résolution | 0.01 dB (0 à 30 dB) 0.1 dB (30 à 45 dB) |
| Isolation de port | > 25 dB |
| Appareil de mesure | |
| Type de détecteur | InGaAs |
| Gamme de longueurs d'onde de réponse | 600 à 1700 nm |
| Longueurs d'onde d'étalonnage | 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 nm |
| Précision | ±1% (0.06 dB) |
| Linéarité | 0.04 dB typique |
| Résolution | 0.01 dB |
| Sensibilité à la polarisation | < 0.05 dB typique |
| Sensibilité de détection de tonalité d'identification | Jusqu'à -50 dBm |
| Gamme de détection de tonalité | 150 à 9999 Hz ±1% |
| Interfaces et logiciel | |
| Interfaces USB | Micro-USB (alimentation, logiciel) USB-A (clé USB) |
| Logiciel | KITSMC - téléchargement gratuit |
| Alimentation | |
| Autonomie de la pile | 80 heures avec source laser en autotest 1000 heures avec appareil de mesure seulement |
| Type de pile | 2× AA alcalines (LR6) 2× AA NiMH rechargeables (via micro-USB) |
| Arrêt automatique | Sélectionnable |
| Environnement | |
| Température | Fonctionnement: -15 à 55°C (5 à 131°F) Stockage: -25 à 70°C (-13 à 158°F) |
| Humidité | 0 à 95% |
| Conformité | |
| Validité de l'étalonnage | 3 ans (traçable ISO/IEC 17,025) |
| Garantie | 3 ans |
| Caractéristiques physiques | |
| Affichage | ACL à contraste élevé de 74 × 55 mm (2.9 × 2.2") |
| Boîtier | Corps en polycarbonate, bords/coins en caoutchouc, résistant à l'humidité, testé pour une chute de 1 m (3.28') |
| Mémoire | 8000 fibres (interne) Illimitée avec clé USB |
| Dimensions | 190 × 105 × 35 mm (7.4 × 4.1 × 1.4") |
| Poids | 0.42 kg (0.93 lbs) |
| Physique | |
| Poids d'expédition | 1.5 kg (3.3 lbs) |
