Il est équipé de l'interface MAUI (Interface utilisateur la plus avancée) conçue pour une utilisation tactile fluide, qui vous permet de contrôler en toute confiance le zoom, les zones de déclenchement, les sondes, les fonctions mathématiques et bien plus encore à l'aide de simples tapotements et gestes. Son grand écran tactile capacitif de 25.65 cm (10.1") offre une interaction intuitive et une surface d'affichage des formes d'onde supérieure de 30% à celle de nombreux concurrents.
Il est équipé de l'interface MAUI (Interface utilisateur la plus avancée) conçue pour une utilisation tactile fluide, qui vous permet de contrôler en toute confiance le zoom, les zones de déclenchement, les sondes, les fonctions mathématiques et bien plus encore à l'aide de simples tapotements et gestes. Son grand écran tactile capacitif de 25.65 cm (10.1") offre une interaction intuitive et une surface d'affichage des formes d'onde supérieure de 30% à celle de nombreux concurrents.
Une bande passante analogique de 500 MHz avec un taux d'échantillonnage pouvant atteindre 4 GS/s (à impulsion unique), une mémoire de 20 Mpts (entrelacée) et un ensemble standard d'outils mathématiques, de mesure, de débogage et de documentation offrent des capacités exceptionnelles et inégalées de détection et d'analyse des anomalies.
MAUI est l'interface utilisateur d'oscilloscope la plus avancée. Elle est conçue pour être tactile, simple d'utilisation et efficace.
Un grand écran tactile capacitif permet une utilisation tactile accessible et réactive. L'écran de 25.65 cm (10.1") est 30% plus grand que ceux des produits concurrents, offrant ainsi une plus grande surface d'affichage des formes d'onde.
Une fréquence de mise à jour rapide des formes d'onde, utilisée conjointement avec le mode historique, WaveScan, le mode séquence et les tests de masque, facilite la détection exceptionnelle des anomalies des formes d'onde.
Un ensemble complet d'outils intégrés de débogage et d'analyse permet d'identifier rapidement les problèmes et de trouver des solutions. Une intégration inégalée offre une flexibilité essentielle lors du débogage. Résolvez rapidement les problèmes grâce à de puissants outils d'analyse.
WS3K-EMB I2C, SPI, UART et RS-232 Package de déclenchement et de décodage
Ensemble d'analyseurs de puissance WS3K-PWR
Ensemble générateur de fonctions WS3K-FG
WS3K-Audiobus TD AudioBus Trigger and Decode Package
WS3K-AUTO CAN et LIN Trigger and Decode Package
Déclenchement CAN et LIN flexible: rupture (LIN uniquement), ID, ID + Donnes, trames distantes, trames d'erreur, déclenchement conditionnel puissant
Débits pris en charge: CAN de 10 kb/s à 1 Mb/s, LIN de 1.2 kb/s à 19.2 kb/s
WS3K-CAN FDBUS TD Trigger Decode Package
Prise en charge: CAN classique, CAN FD, CAN FD Light
WS3K-FLEXRAYBUS TD FlexRay Trigger Decode Package
Caractéristiques

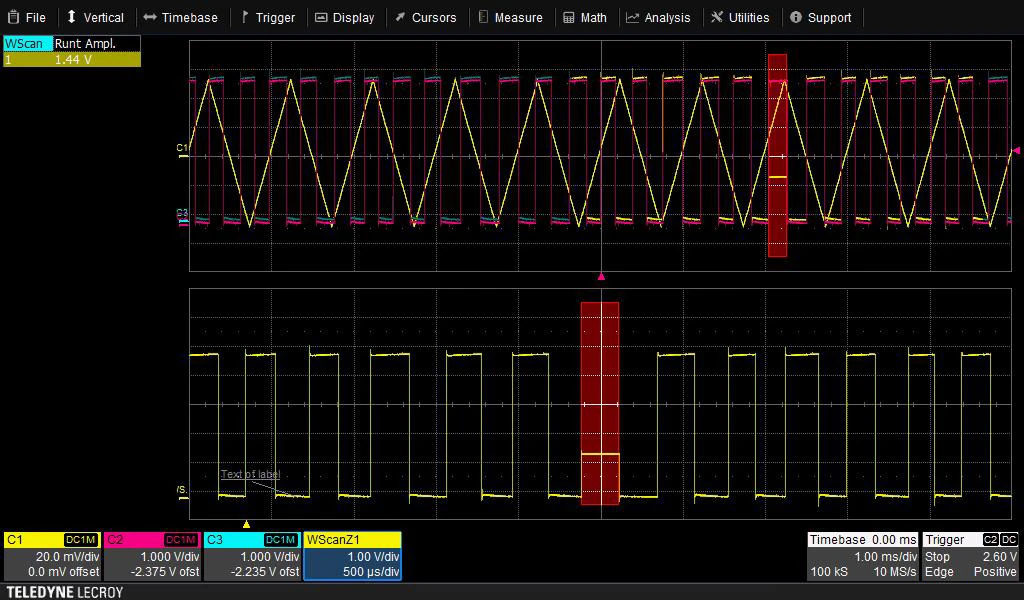

Recherche avancée WaveScan
Test de masque réussite/échec
Mise à jour rapide de la forme d'onde
Mode historique Lecture de forme d'onde

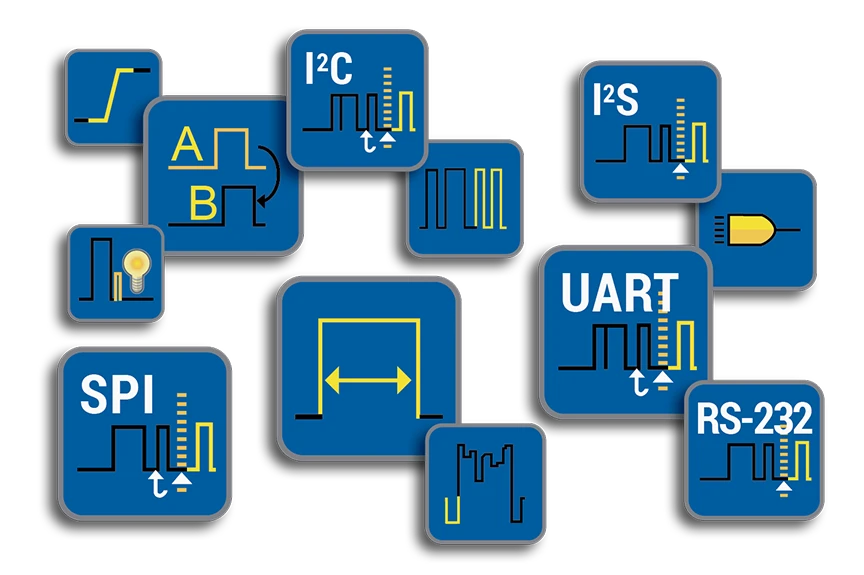

Déclenchement puissant
Capture avancée de formes d'onde avec mémoire segmentée

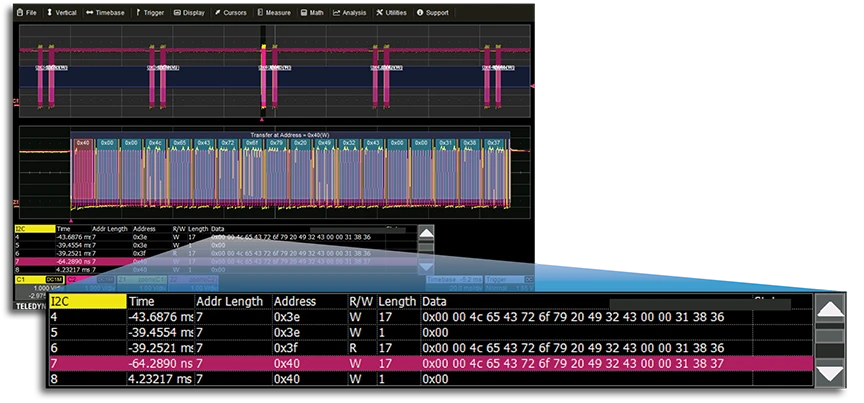

Analyse de protocole avec déclenchement et décodage en série

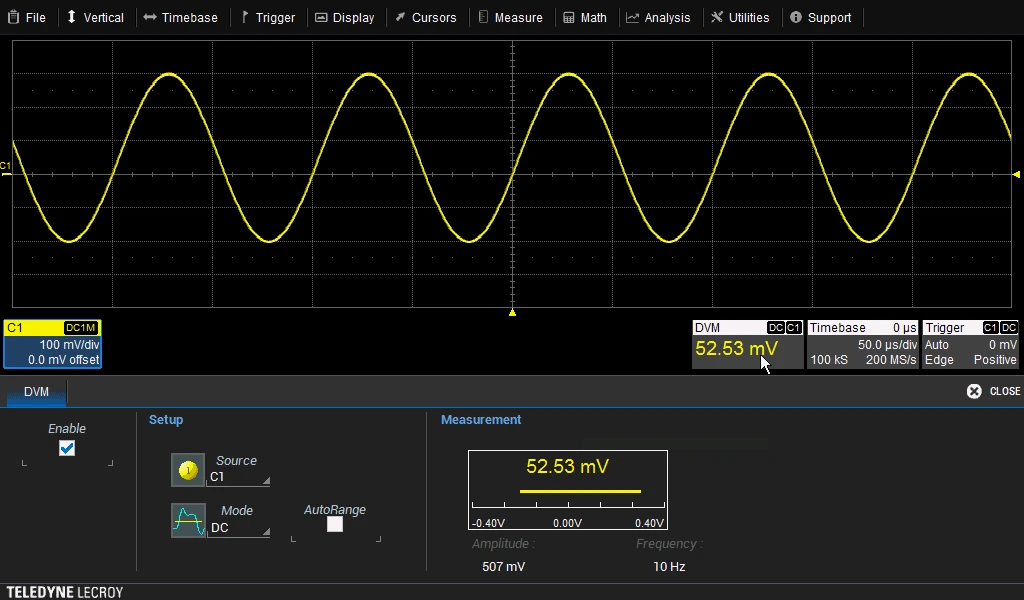

Mesures précises avec un voltmètre numérique

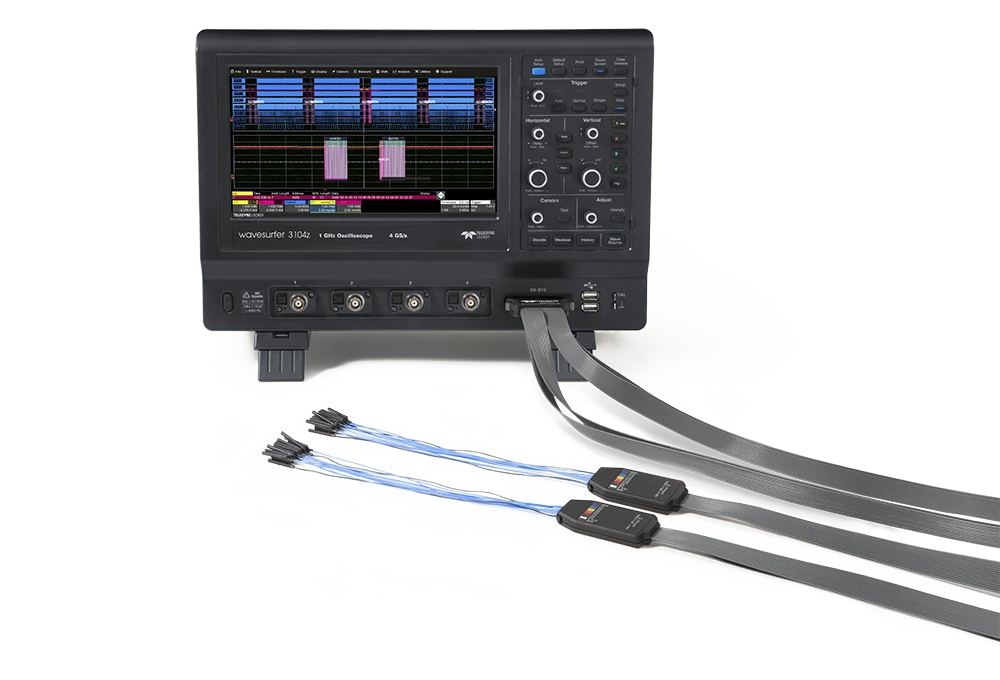

Analyse logique avec capacité de signal mixte à 16 canaux
Génération de formes d'onde avec générateur de fonctions intégré
Capacités mathématiques avancées

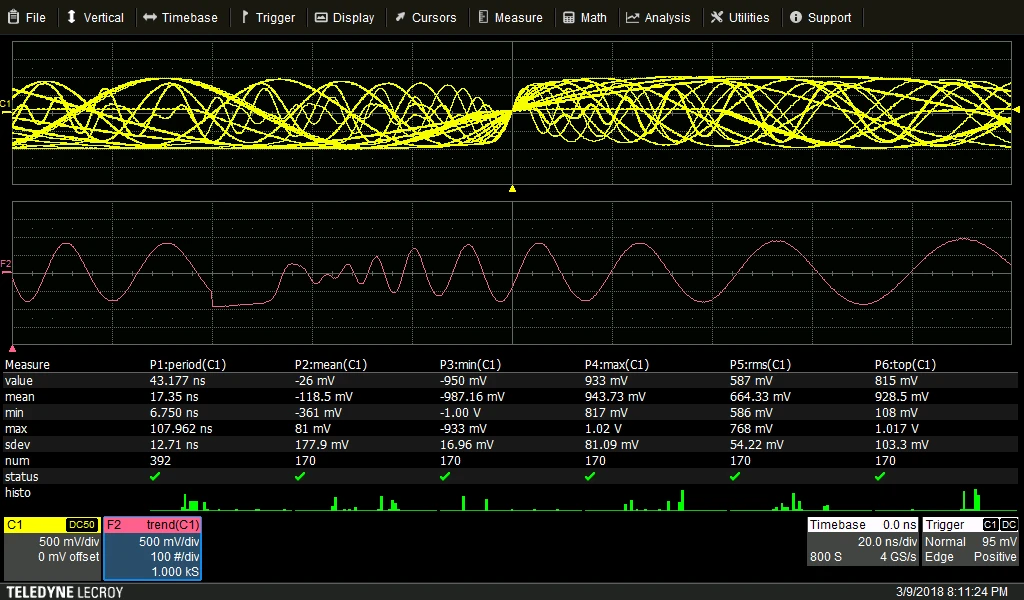

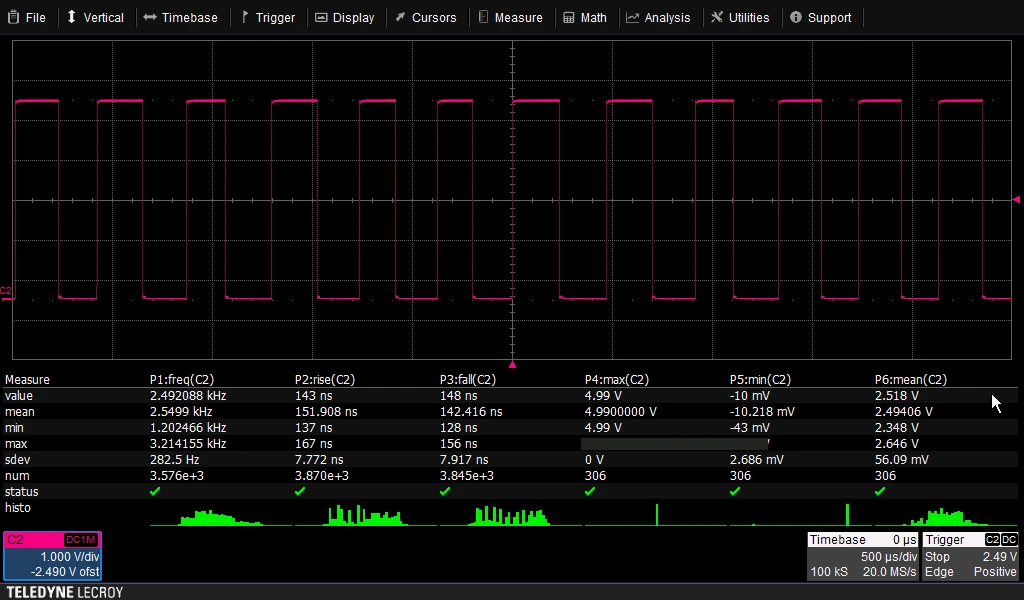

Outils de mesure supérieurs
Outil de documentation LabNotebook
Applications
| Canaux analogiques verticaux | |
| Bande passante analogique maximale | 500 MHz |
| Bande passante | 500 MHz |
| Bande passante analogique d'entrée ProBus à 50 Ω (-3dB) | 500 MHz (≥2.35 mV/div) |
| Bande passante analogique d'entrée ProBus à 1 MΩ (-3dB) | 500 MHz |
| Temps de montée | 10 à 90%, 50 Ω: 800 ns |
| Canaux d'entrée | 4 |
| Résolution verticale | 8 bits: jusqu'à 11 bits avec une résolution améliorée (ERES) |
| Sensibilité | 1 MΩ: 1 mV/div - 10 V/div, entièrement variable 50 Ω: 1 mV/div - 1 V/div, entièrement variable |
| Précision du gain vertical CC | ±(1.5%) Pleine échelle, décalage à 0 V > 5 mV ; ±(2.5%) < 5 mV |
| Isolation canal-canal | 40 dB de DC - 100 MHz 33 dB > 100 MHz (Pour deux canaux d'entrée ProBus, mêmes paramètres v/div, typiques) |
| Plage de décalage | 50 Ω ±2 V: 1 mV/div à 19.8 mV/div ±5 V: 20 mV/div à 100 mV/div ±20 V: 102 mV/div à 198 mV/div ±50 V: 200 mV/div à 1 V/div 1 MΩ ±2 V: 1 mV/div à 19.8 mV/div ±5 V: 20 mV/div à 100 mV/div ±20 V: 102 mV/div à 198 mV/div ±50 V: 200 mV/div à 1 V/div ±200 V: 1.02 V/div à 1.98 V/div ±400 V: 2 V/div à 10 V/div |
| Tension d'entrée maximale | 1 MΩ: 400 V maximum (DC + Peak AC ≤ 10 KHz) 50 Ω: 5 VRMS |
| Couplage d'entrée | CA, CC, GND |
| Impédance d'entrée | 50 &Oméga; ± 2.0% ou 1 MΩ || 16 pF |
| Limiteurs de bande passante | 20 MHz |
| Canaux analogiques horizontaux | |
| Bases de temps | Base de temps interne commune aux 4 voies d'entrée |
| Modes d'acquisition | Temps réel, échantillonnage aléatoire entrelacé (RIS), séquence |
| Plage de temps/division | 500 ps/div à 50 s/div RIS disponible à ≤ 10 ns/div Mode Roll disponible à ≥ 100 ms/div et ≤ 5 MS/s |
| Précision de l'horloge | 10 ppm > intervalle de 1 ms |
| Plage de redressement canal-canal | ±9 x réglage temps/division, 100 ms maximum, chaque canal |
| Acquisition de chaînes analogiques | |
| Taux d'échantillonnage à un coup | 4 Géch/s sur 2 Ch 2 Géch/s sur 4 Ch |
| Taux d'échantillonnage répétitif | 50 GS/s pour les signaux répétitifs (2 ns/div à 10 ns/div) |
| Longueur de la mémoire | 4 canaux: 10M 2 canaux: 20M 1 canal: 20M Nombre de segments: 1000 |
| Résolution améliorée | 8 bits: jusqu'à 11 bits avec une résolution améliorée (ERES) |
| Vertical, horizontal, acquisition Canaux numériques | |
| Fréquence d'entrée maximale | 125 MHz |
| Largeur d'impulsion minimale détectable | 4 secondes |
| Canaux d'entrée | 16 canaux numériques, avec option WS3K-MSO |
| Impédance d'entrée des fils volants | 100 k&Oméga; || 5 pF |
| Plage dynamique d'entrée | ±20 V |
| Tension d'entrée maximale | ±30 V crête |
| Variation de tension d'entrée minimale | 500 mVpp |
| Regroupements de seuils | Pod 2: D15 - D8 Pod 1: D7 - D0 |
| Sélections de seuil | TTL (+1.4 V), CMOS 5 V (+2.5 V), ECL (-1.3 V) ou défini par l'utilisateur |
| Précision du seuil | ±3% du réglage du seuil + 100 mV |
| Plage de seuil définie par l'utilisateur | ±10 V par pas de 20 mV |
| Taux d'échantillonnage | 500 Méch/s |
| Durée d'enregistrement | 10 MS - 16 canaux |
| Biais de canal à canal | ±1 échantillon numérique |
| Système de déclenchement | |
| Modes | Normal, Auto, Unique, Arrêt |
| Sources | Ch 1 - Ch 4, EXT, EXT/5, ligne AC |
| Couplage | CC, CA, HFRej, LFRej |
| Délai de pré-déclenchement | 0 à 100% de la taille de la mémoire |
| Délai post-déclenchement | 0 à 10,000 divisions |
| Attente | 10 ns jusqu'à 20 secondes |
| Plage de niveaux de déclenchement interne | ±4.1 Divisions |
| Plage de niveaux de déclenchement externe | Ext: ±0.61 V Ext/5: ±3.05 V |
| Sensibilité de déclenchement avec les entrées Edge Trigger ProBus | Division 0.8: DC - 10 MHz Division 1.5: 10 MHz à 200 MHz |
| Sensibilité de déclenchement avec entrée auxiliaire de déclenchement sur bord | Ext: 200 mV du DC à 10 MHz 300 mV de 10 MHz à 200 MHz Ext/5: 1 V du DC à 10 MHz 1.5 V de 10 MHz à 200 MHz |
| Types de déclencheurs | |
| Bord | Se déclenche lorsque le signal rencontre la pente (positive, négative ou l’une ou l’autre) et la condition de niveau. |
| Largeur | Se déclenche sur des problèmes positifs ou négatifs avec des largeurs sélectionnables. Largeur minimale 500 ps Largeur maximale: 20 secondes |
| Fenêtre | Se déclenche lorsque le signal sort d'une fenêtre définie par des seuils réglables |
| Modèle | Combinaison logique (AND, NAND, OR, NOR) de 5 entrées (4 canaux et entrée de déclenchement externe). Chaque source peut être élevée, faible ou indifférente. Les niveaux haut et bas peuvent être sélectionnés indépendamment. Se déclenche au début ou à la fin du motif. |
| Vidéo composite TV | Déclenche NTSC ou PAL avec ligne et champ sélectionnables, HDTV (720p, 1080i, 1080p) avec fréquence d'images sélectionnable (50 ou 60 Hz) et ligne, ou CUSTOM avec champs sélectionnables (1 à 8), lignes (jusqu'à 2000), fréquences d'images (25, 30, 50 ou 60 Hz), entrelacement (1:1, 2:1, 4:1, 8:1) ou Pente d'impulsion de synchronisation (positive ou négative). |
| Avorton | Déclenchement sur des runts positifs ou négatifs définis par deux limites de tension et deux limites de temps. Sélectionnez entre 1 ns et 20 ns. |
| Taux de rotation | Déclenchement sur les taux de bord. Sélectionnez les limites pour dV, dt et pente. Sélectionnez des limites de bord comprises entre 1 ns et 20 ns. |
| Intervalle | Se déclenche sur des intervalles sélectionnables entre 1 ns et 20 secondes. |
| Abandonner | Se déclenche si le signal tombe pendant une durée supérieure à la durée sélectionnée entre 1 ns et 20 secondes. |
| Multi-étapes, délai d'attente qualifié ou état/bord qualifié | Se déclenche sur n'importe quelle source d'entrée uniquement si un état ou un front défini s'est produit sur une autre source d'entrée. Le délai entre les sources est sélectionnable en fonction du temps. |
| Déclencheur de protocole série à faible vitesse en option | |
| Protocoles pris en charge | I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, AudioBus (I2S, LJ, RJ, TDM) |
| Outils de mesure | |
| Fonctionnalité de mesure | Affichez jusqu'à 6 paramètres de mesure ainsi que des statistiques, notamment la moyenne, le minimum, le maximum, l'écart type et le nombre total. Chaque occurrence de chaque paramètre est mesurée et ajoutée au tableau des statistiques. Les histicons fournissent une vue rapide et dynamique des paramètres et des caractéristiques de la forme d'onde. Les portes de paramètres définissent l’emplacement de mesure sur la forme d’onde source. |
| Paramètres de mesure horizontale et de gigue | Retard (à partir du déclenchement, 50%), cycle de service, temps de chute (90-10, 80-20), fréquence, période, période delta, phase, temps de montée (10-90, 20-80), inclinaison, largeur+, largeur- |
| Paramètres de mesure verticale | Amplitude, base, maximum, moyenne, minimum, crête à crête, RMS, écart type, haut |
| Paramètres de mesure du pouls | Zone, base, temps de chute (90-10, 80-20), dépassement (positif, négatif), temps de montée (10-90, 80-20), haut, largeur+, largeur- |
| Outils mathématiques | |
| Fonctionnalité mathématique | Affichez jusqu'à 2 traces de fonctions mathématiques (F1-F2). L'interface graphique facile à utiliser simplifie la configuration de deux opérations maximum sur chaque trace de fonction, et les traces de fonction peuvent être enchaînées pour effectuer des calculs mathématiques. |
| Opérateurs mathématiques de base | Moyenne (additionnée), Moyenne (continue), Différence (-), Enveloppe, Exp (base e, base 10), Plancher, Inversion (négation), Log (base e, base 10), Produit (x), Ratio (/), Réciproque, Redimensionnement (avec unités), Toit, Somme (+). |
| Filtres les opérateurs mathématiques | Résolution améliorée (jusqu'à 11 bits verticaux) |
| Opérateurs mathématiques d'analyse de fréquence | FFT (spectre de puissance, magnitude), jusqu'à 500 kpts de longueur d'enregistrement. Choisissez parmi les fenêtres rectangulaires, VonHann, Hamming, FlatTop et Blackman Harris. |
| Fonctions Opérateurs mathématiques | Dérivée, Intégrale, Inversion (négation), Redimensionnement (avec unités), Carré, Racine carrée, Zoom (identité). |
| Mesure et intégration mathématique | |
| Intégration des mesures et des mathématiques | Tendance (journal de données) de jusqu'à 1000 paramètres de mesure |
| Test de réussite et d'échec | |
| Tests de réussite et d'échec | Test de masque (masque prédéfini ou défini par l'utilisateur, conditions de forme d'onde All In, All Out, Any In ou Any Out) avec les conditions suivantes PUIS Enregistrer (formes d'onde), Arrêt, Alarme, (envoyer) Impulsion, Copie papier (envoyer un e-mail, enregistrer l'image d'écran, enregistrer dans le presse-papiers, envoyer à l'imprimante) ou (enregistrer) LabNotebook. |
| Système d'affichage | |
| Taille | Couleur 10.1" Écran plat large TFT-LCD (25.65 cm) avec écran tactile capacitif haute résolution |
| Résolution | 1024 x 600 |
| Nombre de traces | Afficher un maximum de 8 traces. Affichez simultanément les traces de canal, de zoom, de mémoire et de mathématiques. |
| Styles de grille | Auto, simple, X-Y, simple + X-Y |
| Affichage persistant | |
| Persistance analogique et chromatique | Niveaux de saturation variables, stocke les données de persistance de chaque trace en mémoire |
| Types de persistance | Sélectionnez analogique ou couleur |
| Sélection des traces | Activer la persistance sur toutes les traces |
| Persistance Vieillissement | Sélectionnez entre 1.00 seconde et l'infini |
| Traces d'expansion du zoom | |
| Traces d'expansion du zoom | Afficher jusqu'à 4 traces Zoom et 2 traces Math/Zoom |
| Mémoire interne de forme d'onde | |
| Mémoire de forme d'onde interne | 2 traces de mémoire de forme d'onde active (M1-M2) stockent des formes d'onde pleine longueur de 16 bits/point. Les formes d'onde peuvent être stockées dans 2 emplacements de fichiers sur l'oscilloscope ou sur la microSD, limités uniquement par la capacité du support de stockage de données. |
| Configuration du stockage | |
| État du panneau avant et de l'instrument | Stockez sur la microSD interne, sur le réseau ou sur un périphérique connecté par USB. |
| Configuration automatique | |
| Configuration automatique | Définit automatiquement la base de temps, le déclencheur et la sensibilité pour afficher une large gamme de signaux répétitifs |
| Trouver l'échelle verticale | Règle automatiquement la sensibilité verticale et le décalage du canal sélectionné pour afficher une forme d'onde avec la plage dynamique maximale |
| Étalonnage | |
| Calibrage automatique | Garantit que la précision spécifiée du courant continu et du timing est maintenue pendant 1 an minimum |
| Processeur et CPU | |
| Taper | Processeur TI AM5728 Sitara |
| Mémoire du processeur | 2 Go |
| Système opérateur | Microsoft WindowsCE |
| Logiciel d'exploitation d'oscilloscope | Teledyne LeCroy MAUI™ |
| Horloge en temps réel | La date et l'heure sont affichées avec la forme d'onde dans les fichiers papier. Prise en charge SNTP pour synchroniser avec des horloges internes de précision. |
| Connectivité | |
| Port Ethernet | Prend en charge l'interface Ethernet 10/100BaseT (port RJ45) |
| Ports hôtes USB | 4 x ports USB 2.0 au total 2 x ports USB 2.0 à l'avant |
| Port de périphérique USB | 1 x port - USBTMC sur USB 2.0 |
| Port GPIB en option | Prend en charge IEEE - 488.2 (externe) |
| Port de moniteur externe | Connecteur DB-15 standard Supporte une résolution de 1024x600 |
| Télécommande | Via Windows Automation ou via le jeu de commandes à distance LeCroy |
| Norme de communication réseau | Compatible VXI-11 ou VICP, LXI |
| Entrée auxiliaire | |
| Types de signaux | Sélectionnez Déclencheur externe sur le panneau arrière |
| Couplage | 50 Ω: DC 1 MΩ: CA, CC, GND |
| Tension d'entrée maximale | 50 Ω: 5 Vrms 1 MΩ: 250 Vmax (CC + Peak CA ≤ 10 kHz) |
| Sortie auxiliaire | |
| Types de signaux | Déclenchez toujours |
| Signal de sortie | 3.3 V en 1 MΩ impulsion > 1.3 ms |
| Signaux de contrôle | Déclenchez |
| Type de connecteur | BNC, situé à l'arrière |
| Sondes | |
| Système de sondage | ProBus détecte et prend automatiquement en charge une variété de sondes compatibles |
| Sondes | 4 x ÷10 sondes passives |
| Facteurs d'échelle | Sélectionné automatiquement ou manuellement, selon la sonde utilisée |
| Sortie d'étalonnage | La valeur par défaut est une onde carrée de 1 kHz avec une sortie de 3.3 Vp-p (typique) vers le crochet de la sonde. Réglable de 500 Hz à 1 MHz d'onde carrée. |
| Exigences en matière d'alimentation électrique | |
| Tension | 100 à 240 V CA, 50 Hz à 60 Hz ±5% 100 à 120 V CA, 400 Hz ±5% |
| Consommation d'énergie maximale | 330 VA |
| Environmental | |
| Température | Fonctionnement: 0 à 50°C (32 à 122°F) Stockage: -30 à 70°C (-22 à 158°F) |
| Humidité | Fonctionnement:
Stockage:
|
| Altitude | En fonctionnement: 3048 m (10,000') maximum à <= 25°C (77 °F) Stockage: 12,192 m (40,000') |
| Certifications | |
| Certification CE | Conforme CE, répertorié UL et cUL ; est conforme à |
| Homologation UL et cUL | UL 61010-1 (3e édition), UL 61010-2-030 (1re édition) CAN/CSA C22.2 n° 61010-1-12 |
| Garantie et service après-vente | |
| Garantie et service | Garantie 3 ans. L'étalonnage est recommandé chaque année. Les programmes de service en option incluent une garantie prolongée, des mises à niveau et des services d'étalonnage. |
| Taille et poids | |
| Dimensions | 270 x 380 x 125 mm (10.63 x 14.96 x 4.92") |
| Poids | 4.81 kg (10.6 lbs) |
| Canaux analogiques verticaux | |
| Bande passante analogique maximale | 500 MHz |
| Bande passante | 500 MHz |
| Bande passante analogique d'entrée ProBus à 50 Ω (-3dB) | 500 MHz (≥2.35 mV/div) |
| Bande passante analogique d'entrée ProBus à 1 MΩ (-3dB) | 500 MHz |
| Temps de montée | 10 à 90%, 50 Ω: 800 ns |
| Canaux d'entrée | 4 |
| Résolution verticale | 8 bits: jusqu'à 11 bits avec une résolution améliorée (ERES) |
| Sensibilité | 1 MΩ: 1 mV/div - 10 V/div, entièrement variable 50 Ω: 1 mV/div - 1 V/div, entièrement variable |
| Précision du gain vertical CC | ±(1.5%) Pleine échelle, décalage à 0 V > 5 mV ; ±(2.5%) < 5 mV |
| Isolation canal-canal | 40 dB de DC - 100 MHz 33 dB > 100 MHz (Pour deux canaux d'entrée ProBus, mêmes paramètres v/div, typiques) |
| Plage de décalage | 50 Ω ±2 V: 1 mV/div à 19.8 mV/div ±5 V: 20 mV/div à 100 mV/div ±20 V: 102 mV/div à 198 mV/div ±50 V: 200 mV/div à 1 V/div 1 MΩ ±2 V: 1 mV/div à 19.8 mV/div ±5 V: 20 mV/div à 100 mV/div ±20 V: 102 mV/div à 198 mV/div ±50 V: 200 mV/div à 1 V/div ±200 V: 1.02 V/div à 1.98 V/div ±400 V: 2 V/div à 10 V/div |
| Tension d'entrée maximale | 1 MΩ: 400 V maximum (DC + Peak AC ≤ 10 KHz) 50 Ω: 5 VRMS |
| Couplage d'entrée | CA, CC, GND |
| Impédance d'entrée | 50 &Oméga; ± 2.0% ou 1 MΩ || 16 pF |
| Limiteurs de bande passante | 20 MHz |
| Canaux analogiques horizontaux | |
| Bases de temps | Base de temps interne commune aux 4 voies d'entrée |
| Modes d'acquisition | Temps réel, échantillonnage aléatoire entrelacé (RIS), séquence |
| Plage de temps/division | 500 ps/div à 50 s/div RIS disponible à ≤ 10 ns/div Mode Roll disponible à ≥ 100 ms/div et ≤ 5 MS/s |
| Précision de l'horloge | 10 ppm > intervalle de 1 ms |
| Plage de redressement canal-canal | ±9 x réglage temps/division, 100 ms maximum, chaque canal |
| Acquisition de chaînes analogiques | |
| Taux d'échantillonnage à un coup | 4 Géch/s sur 2 Ch 2 Géch/s sur 4 Ch |
| Taux d'échantillonnage répétitif | 50 GS/s pour les signaux répétitifs (2 ns/div à 10 ns/div) |
| Longueur de la mémoire | 4 canaux: 10M 2 canaux: 20M 1 canal: 20M Nombre de segments: 1000 |
| Résolution améliorée | 8 bits: jusqu'à 11 bits avec une résolution améliorée (ERES) |
| Vertical, horizontal, acquisition Canaux numériques | |
| Fréquence d'entrée maximale | 125 MHz |
| Largeur d'impulsion minimale détectable | 4 secondes |
| Canaux d'entrée | 16 canaux numériques, avec option WS3K-MSO |
| Impédance d'entrée des fils volants | 100 k&Oméga; || 5 pF |
| Plage dynamique d'entrée | ±20 V |
| Tension d'entrée maximale | ±30 V crête |
| Variation de tension d'entrée minimale | 500 mVpp |
| Regroupements de seuils | Pod 2: D15 - D8 Pod 1: D7 - D0 |
| Sélections de seuil | TTL (+1.4 V), CMOS 5 V (+2.5 V), ECL (-1.3 V) ou défini par l'utilisateur |
| Précision du seuil | ±3% du réglage du seuil + 100 mV |
| Plage de seuil définie par l'utilisateur | ±10 V par pas de 20 mV |
| Taux d'échantillonnage | 500 Méch/s |
| Durée d'enregistrement | 10 MS - 16 canaux |
| Biais de canal à canal | ±1 échantillon numérique |
| Système de déclenchement | |
| Modes | Normal, Auto, Unique, Arrêt |
| Sources | Ch 1 - Ch 4, EXT, EXT/5, ligne AC |
| Couplage | CC, CA, HFRej, LFRej |
| Délai de pré-déclenchement | 0 à 100% de la taille de la mémoire |
| Délai post-déclenchement | 0 à 10,000 divisions |
| Attente | 10 ns jusqu'à 20 secondes |
| Plage de niveaux de déclenchement interne | ±4.1 Divisions |
| Plage de niveaux de déclenchement externe | Ext: ±0.61 V Ext/5: ±3.05 V |
| Sensibilité de déclenchement avec les entrées Edge Trigger ProBus | Division 0.8: DC - 10 MHz Division 1.5: 10 MHz à 200 MHz |
| Sensibilité de déclenchement avec entrée auxiliaire de déclenchement sur bord | Ext: 200 mV du DC à 10 MHz 300 mV de 10 MHz à 200 MHz Ext/5: 1 V du DC à 10 MHz 1.5 V de 10 MHz à 200 MHz |
| Types de déclencheurs | |
| Bord | Se déclenche lorsque le signal rencontre la pente (positive, négative ou l’une ou l’autre) et la condition de niveau. |
| Largeur | Se déclenche sur des problèmes positifs ou négatifs avec des largeurs sélectionnables. Largeur minimale 500 ps Largeur maximale: 20 secondes |
| Fenêtre | Se déclenche lorsque le signal sort d'une fenêtre définie par des seuils réglables |
| Modèle | Combinaison logique (AND, NAND, OR, NOR) de 5 entrées (4 canaux et entrée de déclenchement externe). Chaque source peut être élevée, faible ou indifférente. Les niveaux haut et bas peuvent être sélectionnés indépendamment. Se déclenche au début ou à la fin du motif. |
| Vidéo composite TV | Déclenche NTSC ou PAL avec ligne et champ sélectionnables, HDTV (720p, 1080i, 1080p) avec fréquence d'images sélectionnable (50 ou 60 Hz) et ligne, ou CUSTOM avec champs sélectionnables (1 à 8), lignes (jusqu'à 2000), fréquences d'images (25, 30, 50 ou 60 Hz), entrelacement (1:1, 2:1, 4:1, 8:1) ou Pente d'impulsion de synchronisation (positive ou négative). |
| Avorton | Déclenchement sur des runts positifs ou négatifs définis par deux limites de tension et deux limites de temps. Sélectionnez entre 1 ns et 20 ns. |
| Taux de rotation | Déclenchement sur les taux de bord. Sélectionnez les limites pour dV, dt et pente. Sélectionnez des limites de bord comprises entre 1 ns et 20 ns. |
| Intervalle | Se déclenche sur des intervalles sélectionnables entre 1 ns et 20 secondes. |
| Abandonner | Se déclenche si le signal tombe pendant une durée supérieure à la durée sélectionnée entre 1 ns et 20 secondes. |
| Multi-étapes, délai d'attente qualifié ou état/bord qualifié | Se déclenche sur n'importe quelle source d'entrée uniquement si un état ou un front défini s'est produit sur une autre source d'entrée. Le délai entre les sources est sélectionnable en fonction du temps. |
| Déclencheur de protocole série à faible vitesse en option | |
| Protocoles pris en charge | I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, AudioBus (I2S, LJ, RJ, TDM) |
| Outils de mesure | |
| Fonctionnalité de mesure | Affichez jusqu'à 6 paramètres de mesure ainsi que des statistiques, notamment la moyenne, le minimum, le maximum, l'écart type et le nombre total. Chaque occurrence de chaque paramètre est mesurée et ajoutée au tableau des statistiques. Les histicons fournissent une vue rapide et dynamique des paramètres et des caractéristiques de la forme d'onde. Les portes de paramètres définissent l’emplacement de mesure sur la forme d’onde source. |
| Paramètres de mesure horizontale et de gigue | Retard (à partir du déclenchement, 50%), cycle de service, temps de chute (90-10, 80-20), fréquence, période, période delta, phase, temps de montée (10-90, 20-80), inclinaison, largeur+, largeur- |
| Paramètres de mesure verticale | Amplitude, base, maximum, moyenne, minimum, crête à crête, RMS, écart type, haut |
| Paramètres de mesure du pouls | Zone, base, temps de chute (90-10, 80-20), dépassement (positif, négatif), temps de montée (10-90, 80-20), haut, largeur+, largeur- |
| Outils mathématiques | |
| Fonctionnalité mathématique | Affichez jusqu'à 2 traces de fonctions mathématiques (F1-F2). L'interface graphique facile à utiliser simplifie la configuration de deux opérations maximum sur chaque trace de fonction, et les traces de fonction peuvent être enchaînées pour effectuer des calculs mathématiques. |
| Opérateurs mathématiques de base | Moyenne (additionnée), Moyenne (continue), Différence (-), Enveloppe, Exp (base e, base 10), Plancher, Inversion (négation), Log (base e, base 10), Produit (x), Ratio (/), Réciproque, Redimensionnement (avec unités), Toit, Somme (+). |
| Filtres les opérateurs mathématiques | Résolution améliorée (jusqu'à 11 bits verticaux) |
| Opérateurs mathématiques d'analyse de fréquence | FFT (spectre de puissance, magnitude), jusqu'à 500 kpts de longueur d'enregistrement. Choisissez parmi les fenêtres rectangulaires, VonHann, Hamming, FlatTop et Blackman Harris. |
| Fonctions Opérateurs mathématiques | Dérivée, Intégrale, Inversion (négation), Redimensionnement (avec unités), Carré, Racine carrée, Zoom (identité). |
| Mesure et intégration mathématique | |
| Intégration des mesures et des mathématiques | Tendance (journal de données) de jusqu'à 1000 paramètres de mesure |
| Test de réussite et d'échec | |
| Tests de réussite et d'échec | Test de masque (masque prédéfini ou défini par l'utilisateur, conditions de forme d'onde All In, All Out, Any In ou Any Out) avec les conditions suivantes PUIS Enregistrer (formes d'onde), Arrêt, Alarme, (envoyer) Impulsion, Copie papier (envoyer un e-mail, enregistrer l'image d'écran, enregistrer dans le presse-papiers, envoyer à l'imprimante) ou (enregistrer) LabNotebook. |
| Système d'affichage | |
| Taille | Couleur 10.1" Écran plat large TFT-LCD (25.65 cm) avec écran tactile capacitif haute résolution |
| Résolution | 1024 x 600 |
| Nombre de traces | Afficher un maximum de 8 traces. Affichez simultanément les traces de canal, de zoom, de mémoire et de mathématiques. |
| Styles de grille | Auto, simple, X-Y, simple + X-Y |
| Affichage persistant | |
| Persistance analogique et chromatique | Niveaux de saturation variables, stocke les données de persistance de chaque trace en mémoire |
| Types de persistance | Sélectionnez analogique ou couleur |
| Sélection des traces | Activer la persistance sur toutes les traces |
| Persistance Vieillissement | Sélectionnez entre 1.00 seconde et l'infini |
| Traces d'expansion du zoom | |
| Traces d'expansion du zoom | Afficher jusqu'à 4 traces Zoom et 2 traces Math/Zoom |
| Mémoire interne de forme d'onde | |
| Mémoire de forme d'onde interne | 2 traces de mémoire de forme d'onde active (M1-M2) stockent des formes d'onde pleine longueur de 16 bits/point. Les formes d'onde peuvent être stockées dans 2 emplacements de fichiers sur l'oscilloscope ou sur la microSD, limités uniquement par la capacité du support de stockage de données. |
| Configuration du stockage | |
| État du panneau avant et de l'instrument | Stockez sur la microSD interne, sur le réseau ou sur un périphérique connecté par USB. |
| Configuration automatique | |
| Configuration automatique | Définit automatiquement la base de temps, le déclencheur et la sensibilité pour afficher une large gamme de signaux répétitifs |
| Trouver l'échelle verticale | Règle automatiquement la sensibilité verticale et le décalage du canal sélectionné pour afficher une forme d'onde avec la plage dynamique maximale |
| Étalonnage | |
| Calibrage automatique | Garantit que la précision spécifiée du courant continu et du timing est maintenue pendant 1 an minimum |
| Processeur et CPU | |
| Taper | Processeur TI AM5728 Sitara |
| Mémoire du processeur | 2 Go |
| Système opérateur | Microsoft WindowsCE |
| Logiciel d'exploitation d'oscilloscope | Teledyne LeCroy MAUI™ |
| Horloge en temps réel | La date et l'heure sont affichées avec la forme d'onde dans les fichiers papier. Prise en charge SNTP pour synchroniser avec des horloges internes de précision. |
| Connectivité | |
| Port Ethernet | Prend en charge l'interface Ethernet 10/100BaseT (port RJ45) |
| Ports hôtes USB | 4 x ports USB 2.0 au total 2 x ports USB 2.0 à l'avant |
| Port de périphérique USB | 1 x port - USBTMC sur USB 2.0 |
| Port GPIB en option | Prend en charge IEEE - 488.2 (externe) |
| Port de moniteur externe | Connecteur DB-15 standard Supporte une résolution de 1024x600 |
| Télécommande | Via Windows Automation ou via le jeu de commandes à distance LeCroy |
| Norme de communication réseau | Compatible VXI-11 ou VICP, LXI |
| Entrée auxiliaire | |
| Types de signaux | Sélectionnez Déclencheur externe sur le panneau arrière |
| Couplage | 50 Ω: DC 1 MΩ: CA, CC, GND |
| Tension d'entrée maximale | 50 Ω: 5 Vrms 1 MΩ: 250 Vmax (CC + Peak CA ≤ 10 kHz) |
| Sortie auxiliaire | |
| Types de signaux | Déclenchez toujours |
| Signal de sortie | 3.3 V en 1 MΩ impulsion > 1.3 ms |
| Signaux de contrôle | Déclenchez |
| Type de connecteur | BNC, situé à l'arrière |
| Sondes | |
| Système de sondage | ProBus détecte et prend automatiquement en charge une variété de sondes compatibles |
| Sondes | 4 x ÷10 sondes passives |
| Facteurs d'échelle | Sélectionné automatiquement ou manuellement, selon la sonde utilisée |
| Sortie d'étalonnage | La valeur par défaut est une onde carrée de 1 kHz avec une sortie de 3.3 Vp-p (typique) vers le crochet de la sonde. Réglable de 500 Hz à 1 MHz d'onde carrée. |
| Exigences en matière d'alimentation électrique | |
| Tension | 100 à 240 V CA, 50 Hz à 60 Hz ±5% 100 à 120 V CA, 400 Hz ±5% |
| Consommation d'énergie maximale | 330 VA |
| Environmental | |
| Température | Fonctionnement: 0 à 50°C (32 à 122°F) Stockage: -30 à 70°C (-22 à 158°F) |
| Humidité | Fonctionnement:
Stockage:
|
| Altitude | En fonctionnement: 3048 m (10,000') maximum à <= 25°C (77 °F) Stockage: 12,192 m (40,000') |
| Certifications | |
| Certification CE | Conforme CE, répertorié UL et cUL ; est conforme à |
| Homologation UL et cUL | UL 61010-1 (3e édition), UL 61010-2-030 (1re édition) CAN/CSA C22.2 n° 61010-1-12 |
| Garantie et service après-vente | |
| Garantie et service | Garantie 3 ans. L'étalonnage est recommandé chaque année. Les programmes de service en option incluent une garantie prolongée, des mises à niveau et des services d'étalonnage. |
| Taille et poids | |
| Dimensions | 270 x 380 x 125 mm (10.63 x 14.96 x 4.92") |
| Poids | 4.81 kg (10.6 lbs) |
