Obtenez une clarté de signal et des performances excellentes avec cet oscilloscope à quatre canaux entièrement équipé, doté d'un écran tactile couleur de 256.54 mm (10.1") et d'une bande passante analogique de 200 MHz. Complet avec la capacité de signaux mixtes à 16 canaux, cet oscilloscope offre un taux d'échantillonnage de 5 GSa/s et une mémoire de 250 Mpts.
Obtenez une clarté de signal et des performances excellentes avec cet oscilloscope à quatre canaux entièrement équipé, doté d'un écran tactile couleur de 256.54 mm (10.1") et d'une bande passante analogique de 200 MHz. Complet avec la capacité de signaux mixtes à 16 canaux, cet oscilloscope offre un taux d'échantillonnage de 5 GSa/s et une mémoire de 250 Mpts.
Avec une conception de panneau avant conviviale, cet oscilloscope dispose d'un système de déclenchement numérique innovant avec une sensibilité élevée, un faible scintillement et une gamme d'entrée verticale minimale de 500 μV/div.
Caractéristiques
Applications
Outil pour un débogage amélioré
Tracé de Bode
L'application de tracé de Bode peut contrôler le générateur de formes d'onde ou le générateur de fonctions pour effectuer des mesures de tracé de Bode sur des composants et circuits passifs ou actifs. L'application balaie la réponse en amplitude et en phase sur la fréquence, permettant de remplacer les analyseurs de réseau coûteux dans les applications moins exigeantes. Le générateur de formes d'onde T3DSO1000-FGMOD-A permet des mesures de tracé de Bode jusqu'à 25 MHz, tandis que l'utilisation de l'oscilloscope permet des mesures de tracé de Bode jusqu'à 120 MHz
L'écran de configuration permet de paramétrer les canaux de référence et de mesure, avec jusqu'à trois canaux de mesure possibles. Configuration de la fréquence et de l'amplitude de mesure, réglage du nombre de points de mesure, de la charge, des balayages de niveau variable, du gain du canal, du mode de fréquence décadique ou linéaire
L'écran de mesure permet de régler cinq mesures courantes: coupure supérieure, fréquence de coupure inférieure, bande passante, marge de gain et marge de phase, en plus des curseurs de mesure réglables par l'utilisateur
Analyse de puissance
L'application d'analyse de puissance fournit une suite complète de mesures de puissance et d'outils d'analyse. Ces outils permettent d'améliorer l'efficacité des mesures effectuées sur les alimentations à découpage et les dispositifs de puissance. L'application d'analyse de puissance peut mesurer la qualité de l'énergie, les harmoniques de courant, le courant d'appel, les pertes de commutation, la vitesse de balayage, la modulation, l'ondulation de sortie, l'activation/désactivation, la réponse transitoire, le PSRR et l'efficacité. Chaque mesure dispose d'un écran d'aide affichant un schéma de connexion avec des notes
Fonctions
Une large gamme de fonctions de déclenchement puissantes, incluant Front, Pente, Impulsion, Vidéo, Fenêtre, Runt, Intervalle, Dropout, Motif, Série, etc., permet aux utilisateurs de dépanner facilement des problèmes matériels complexes.
La profondeur de mémoire allant jusqu'à 250 Mpts (entrelacé) ou jusqu'125 Mpts (non entrelacé) permet d'utiliser un taux d'échantillonnage plus élevé pour capturer plus de détails du signal. Le zoom matériel permet ensuite un zoom rapide sur n'importe quelle zone d'intérêt.
Configurez jusqu'à 2 zones en définissant chacune comme Intersect ou Non Intersect. Le déclenchement se produit lorsque les conditions sont remplies. Le déclenchement par zone aide à simplifier les déclenchements avancés.

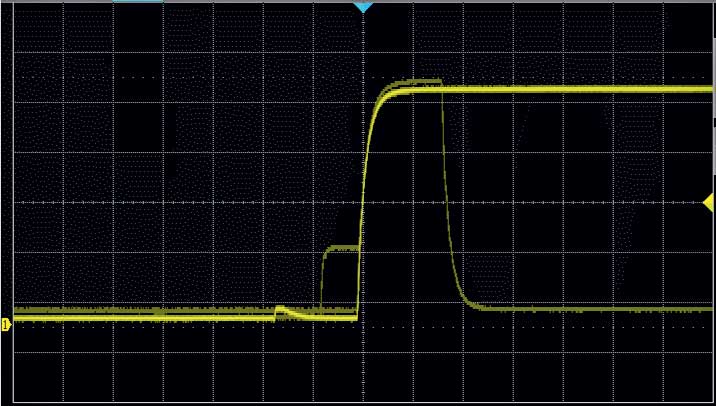

Avec une vitesse de capture de forme d'onde allant jusqu'à 500,000 wfm/s (mode séquence) et 110,000 wfm/s (mode normal), le T3DSO3000 peut facilement capturer les pointes de tension, les anomalies peu fréquentes et d'autres événements à faible probabilité.
L'affichage de forme d'onde à gradation d'intensité de 256 niveaux est idéal pour visualiser les formes d'onde modulées et changeantes. L'affichage de la température de couleur montre clairement le bruit et la gigue, les formes d'onde peu fréquentes apparaissant en bleu et les plus fréquentes en rouge.
Le mode Historique, toujours activé, enregistre jusqu'à 100,000 formes d'onde, permettant aux utilisateurs de faire défiler les acquisitions précédentes pour analyser les événements passés et localiser rapidement les anomalies. Le décodage série, le zoom et les mesures par curseur peuvent être utilisés.
Le mode mémoire segmentée peut stocker jusqu'à 100,000 formes d'onde dans des segments de mémoire pour capturer des événements rapides en succession rapide. Combinez le mode Séquence avec des déclencheurs avancés pour isoler les événements rares. Tous les segments peuvent être relus à l'aide de la fonction Historique.
La fonction de résolution améliorée (ERES) révèle les détails cachés de la forme d'onde en utilisant un filtre de moyenne linéaire pour réduire le bruit sur les formes d'onde à acquisition unique, là où une moyenne régulière ne fonctionnerait pas. Le mode d'acquisition ERES est matériel, permettant de capturer les formes d'onde à une vitesse plus rapide.
L'option MSO ajoute 16 canaux numériques permettant aux utilisateurs de déclencher et d'acquérir des formes d'onde numériques ainsi qu'analogiques dans un environnement de débogage de signaux mixtes.
Avec une vitesse de capture de forme d'onde allant jusqu'à 500,000 wfm/s (mode séquence) et 110,000 wfm/s (mode normal), le T3DSO3000 peut facilement capturer les pointes de tension, les anomalies peu fréquentes et d'autres événements à faible probabilité.
Deux traces mathématiques prennent en charge l'addition, la soustraction, la multiplication, la division, la FFT, l'intégration, la différentielle, la racine carrée, la moyenne, l'Eres et l'éditeur de formules, offrant un aperçu rapide des caractéristiques de la forme d'onde.
Le serveur Web intégré permet aux utilisateurs de contrôler l'oscilloscope à partir d'une seule page Web de navigateur. Cela offre aux utilisateurs une interface de télécommande familière et facile à utiliser, basée sur un navigateur, pour la surveillance et le dépannage à distance.
Les mesures de paramètres comprennent 4 catégories: Vertical, Horizontal, Divers et Délai de canal, offrant plus de 50 types de mesures différents.
Les mesures peuvent être effectuées sur l'ensemble de la forme d'onde ou dans une période de déclenchement spécifiée.
Le mode de mesure simple mesure jusqu'à 12 caractéristiques de forme d'onde simultanément.
Les statistiques affichent la valeur actuelle, la valeur maximale, la valeur minimale, l'écart type et la valeur moyenne de jusqu'à 12 paramètres simultanément.
Un histogramme est disponible pour afficher la distribution de probabilité d'un paramètre. La fonction Tendance est disponible pour afficher la valeur du paramètre par rapport au temps. De plus, les mesures horizontales peuvent traiter jusqu'à 1000 fronts de signal en une seule acquisition, améliorant ainsi considérablement l'efficacité des tests.
Déclenchez et décodez jusqu'à 2 bus série intégrés et automobiles courants, I2°C (35.6°F), SPI, UART, LIN, CAN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT et Manchester. Les informations de protocole peuvent être affichées de manière rapide et intuitive, alignées dans le temps avec la forme d'onde et sous forme de tableau.
La connectivité comprend une entrée de déclenchement externe, une sortie Réussite/Échec (Pass/Fail) et une sortie de déclenchement, un port USB (USBTMC) et LAN pour le contrôle à distance, ainsi qu'un point de sécurité pour verrou Kensington.
Le T3DSO3000 utilise une fonction de test de masque matérielle capable d'effectuer 18,000 tests de réussite/échec par seconde. Les utilisateurs peuvent définir leurs propres masques directement à partir d'une forme d'onde ou à partir de la fonction d'édition de masque. Les masques peuvent ensuite être utilisés pour des tests de type Bon/Mauvais (Go/No Go), les échecs étant enregistrés sous forme de formes d'onde historiques ou de captures d'écran. Les masques peuvent également être stockés sur le T3DSO3000 pour une utilisation ultérieure, ce qui le rend idéal pour la surveillance de signaux à long terme ou les tests de lignes de production automatisées.
Le générateur de fonctions / formes d'onde arbitraires de 25 MHz comprend 6 formes d'onde standard et 45 formes d'onde arbitraires.
Les oscilloscopes peuvent trouver des événements dans un enregistrement d'acquisition ou une acquisition historique en fonction des conditions de déclenchement spécifiées par l'utilisateur. La navigation parcourt les événements signalés par la recherche, relit les événements historiques ou déplace continuellement la position du délai sur les enregistrements longs (utile en mode zoom).
| Bande passante | 200 MHz |
| Taux d'échantillonnage (max.) | Tous les modèles possèdent deux CAN de 5 GSa/s. Lorsque tous les canaux sont activés, chaque canal a un taux d'échantillonnage maximal de 2.5 GSa/s Lorsqu'un seul canal par paire est actif, ce canal a un taux d'échantillonnage de 5 GSa/s |
| Canaux analogiques | 4 + EXT |
| Profondeur de mémoire (max.) | 125 Mpts/Ch (mode non entrelacé) 250 Mpts/Ch (mode entrelacé) |
| Taux de capture de forme d'onde (max.) | 110,000 wfm/s (mode normal) 500,000 wfm/s (mode séquence) |
| Type de déclenchement | Front, Pente, Largeur d'impulsion, Fenêtre, Runt, Intervalle, Décrochage, Motif, Vidéo, Qualifié, Série |
| Déclencheur et décodeur série | I2°C (35.6°F), SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT et Manchester |
| 16 canaux numériques | Taux de capture de forme d'onde maximal jusqu'à 1.25 GSa/s, longueur d'enregistrement jusqu'à 62.5 Mpts/Ch |
| Générateur de formes d'onde | Générateur de formes d'onde USB externe, 25 MHz, taux d'échantillonnage de 125 Msa/s, mémoire de 16 kpts |
| E/S | Hôte USB, périphérique USB, LAN 100 m (328.08'), succès/échec, entrée/sortie de déclenchement |
| Sonde (Std) | 1 PP020-1 pour chaque canal |
| Affichage | Écran tactile TFT-ACL de 256.54 mm (10.1") (1024 x 600) |
| Dimensions | 370 x 144 x 231 mm (14.5 x 5.6 x 9") |
| Poids | 5.6 kg (12.3 lbs) |
Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le Teledyne LeCroy T3DSO3204 Oscilloscope, 200 MHz, 4 canaux.
