Le CableMaster 850 offre une multitude de fonctions de diagnostic réseau pour le dépannage, telles que le traçage de câbles, la détection de liaison jusqu'à 1Gb/s, le Ping, la découverte de réseau et le PoE.
Le CableMaster 850 offre une multitude de fonctions de diagnostic réseau pour le dépannage, telles que le traçage de câbles, la détection de liaison jusqu'à 1Gb/s, le Ping, la découverte de réseau et le PoE.

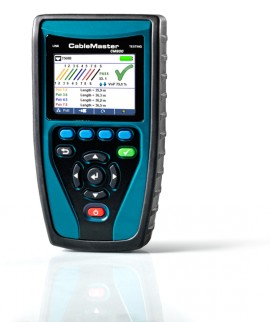

Le CableMaster 850 est un testeur de câbles professionnel équipé d'une prise RJ45 pour les câbles réseau et d'un connecteur de type F pour les câbles coaxiaux. Le CableMaster 850 vérifie le schéma de câblage, détermine la longueur du câble et la distance jusqu'au défaut. Les résultats peuvent être sauvegardés et documentés à l'aide du logiciel de rapport sur PC.
Caractéristiques
Applications
| Technologie de mesure | Réflectométrie temporelle (TDR) |
| Mesures de câbles | Test de câble et ID: jusqu'à 305 m (1000') Détection de paires inversées: 1 m (3') à 305 m (1000') Mesure de longueur: 0 à 457 m (1500'), ± (5%0.3 m (1')) Prend en charge 8 unités distantes de continuité et d'identification (RJ 45) Prend en charge 20 unités distantes d'identification de connecteur RJ 45 et -6.67°C (20°F) uniquement |
| Alimentation par Ethernet (PoE) | Teste la conformité PoE selon IEEE 802.3af et IEEE 802.3at (PoE Plus) Teste les classes et charge le câble jusqu'à 25.5 watts (à la classe 4); identifie le mode A ou B (paires avec PoE) |
| Ethernet actif | Indique les vitesses annoncées de 10/100/1000 base-T en mode semi-duplex ou duplex intégral Peut se connecter au réseau à 10/100 base-T |
| Test de découverte réseau | Découvre et affiche les appareils réseau connectés Ping IPv4/URL/IPv6 Test DHCP/DNS Identification LLDP/CDP Test de connectivité TCP/UDP Clignotement de la DEL du port par incréments de 0.1 Hz |
| Rapports | Rapports PDF/CSV avec logiciel PC |
| Tension maximale | Les paramètres se réfèrent à la tension maximale pouvant être appliquée à n'importe quelle paire de broches de connecteur sans endommager le testeur Prise RJ: 66 V CC ou 55 V CA Connecteur F: 50 V CC ou CA |
| Enregistrement des résultats de test | Stocke jusqu'à 250 tests de câbles ou de réseaux avec des noms définis par l'utilisateur |
| Génération de tonalité | Fréquences de tonalité: 730 Hz et 1440 Hz |
| Langues | Anglais, Français, Allemand, Espagnol |
| Autonomie des piles | Pour 6xAA, 9 V CC, 2200 mA-h (typique) pile alcaline: En fonctionnement - 20 heures typique En veille - 1.5 an typique (courant de veille max de 200 uA), les piles sont incluses |
| Altitude | 3048 m (10.000') en service |
| Température | Fonctionnement: 0 à 50°C (32 à 122°F) Entreposage: -30 à 60°C (-22 à 140°F) (-30 à 60°) |
| Humidité | 10 à 90% sans condensation |
