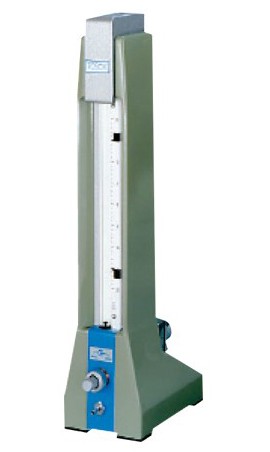

SHIMPO FT5001 offre

L'afficheur micrométrique de mesure pneumatique de type colonne de la série FT-5000 est un instrument de mesure de précision sans contact lorsqu'il est combiné à un capteur pneumatique personnalisé. La mesure pneumatique existe depuis des décennies. Il s'agit d'une méthode d'essai non destructive qui utilise le débit d'air et la résistance créée entre un objet à l'essai et la sonde de détection de la jauge pneumatique. La résistance à l'air ou contre-pression change avec la distance entre la sonde pneumatique et l'appareil à l'essai. Ce changement de pression d'air sortant du capteur pneumatique peut être mis à l'échelle sur un afficheur pour déterminer l'analyse dimensionnelle ainsi que l'acceptation du produit.

L'afficheur de mesure pneumatique de type colonne FT-5000 avec capteur pneumatique séparé et personnalisé effectue une analyse dimensionnelle rapide, facile et précise sur les composants. Les afficheurs à colonne peuvent également être connectés en série avec des unités supplémentaires pour permettre des inspections rapides de multiples dimensions avec divers capteurs. La technologie de mesure pneumatique offre un grossissement et une fiabilité suffisants pour mesurer de petites tolérances allant jusqu'à 0.5 micron.

Caractéristiques

• En coordination avec les étalons max./min. et le capteur pneumatique personnalisé, les boutons de réglage d'air permettent l'étalonnage du zéro et de la pleine échelle
• Possède un cadre léger et mince permettant de le placer sur n'importe quel banc, en plus de permettre un faible encombrement lors de la connexion d'unités en série
• Jusqu'à 6 unités peuvent être empilées, permettant de prendre simultanément plusieurs lectures sur la même pièce
• Le bouton de réglage de la sensibilité permet un ajustement précis pour un contrôle de l'air plus rigoureux
• Fonctionnement et configuration simplifiés par rapport aux modèles numériques
• La mesure sans contact élimine le risque de dommages à la pièce d'essai
• Particulièrement efficace pour mesurer rapidement les diamètres intérieurs et extérieurs
• Le micromètre à flotteur d'air rapide et stable est exempt d'erreur d'hystérésis
• L'air à haute pression provenant du capteur nettoie l'huile et la poussière sur les pièces d'essai, assurant une mesure précise
• Les indicateurs de limite haute/basse réglables aident l'utilisateur à déterminer l'acceptabilité de la pièce
• Gamme de mesure de 20 (0.0200) μm (mm)
• Échelle de grossissement 10,000

Applications

Idéal pour les applications suivantes: fabrication, planchers de production, laboratoire
