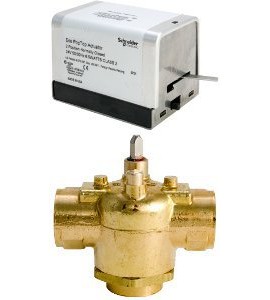

Les corps de vannes et les actionneurs de la série ErieMC PopTopMC facilitent l'installation pour une variété d'applications de chauffage et de refroidissement. L'actionneur de la vanne peut être installé après que le corps de la vanne a été monté sur le ventilo-convecteur, la plinthe ou l'unité de traitement d'air.
Les corps de vannes et les actionneurs de la série ErieMC PopTopMC facilitent l'installation pour une variété d'applications de chauffage et de refroidissement. L'actionneur de la vanne peut être installé après que le corps de la vanne a été monté sur le ventilo-convecteur, la plinthe ou l'unité de traitement d'air.
La série PopTop est composée de vannes à rappel par ressort à deux positions. Lorsqu'il est sous tension, l'actionneur se déplace vers la position souhaitée, mettant sous tension le système de rappel par ressort. Lorsque l'alimentation est coupée, l'actionneur revient à sa position normale
Les vannes à rappel par ressort à deux positions de la série PopTop peuvent être achetées avec un interrupteur de fin de course SPDT auxiliaire intégré en option pour l'interfaçage ou la signalisation; par exemple, la commande du brûleur de la pompe de zone. Les actionneurs sont conçus pour des applications cycliques (pas sous tension constante).
Caractéristiques
| Ensemble de vanne | |
| Taille du corps | 19.05 mm (3/4") |
| Configuration | Mélangeuse/Dérivatrice à 3 voies |
| Type | Zone |
| Raccordement | NPT |
| Garniture interne | Laiton |
| Coefficient de débit | 5 cv |
| Fluide de contrôle | Glycol 25 à 50% et eau |
| Gamme de produits | Schneider Electric |
| Gamme de produits | Erie PopTop |
| Série de produits | VT3 |
| Alerte produit | Ne pas utiliser avec de la vapeur |
| Actionneur | |
| Pression de fermeture | 20 PSI |
| Type d'actionneur | Électrique |
| Signal de commande | 2 positions (Tout ou rien) |
| Type de perte de puissance | Rappel par ressort |
| Position hors tension | Normalement fermée |
| Tension d'entrée d'alimentation | 24 V CA |
| Fils et connexions | 457.2 mm (18") Appareil |
| Mouvement mécanique | Rotatif |
| Indice de protection | NEMA 1 |
| Composants de l'ensemble | |
| Corps de vanne | VT3325 |
| Liaison de vanne | Aucune, connexion sans outil |
| Actionneur | AG13A020 |
| Gamme d'actionneurs | Erie PopTopMC |
