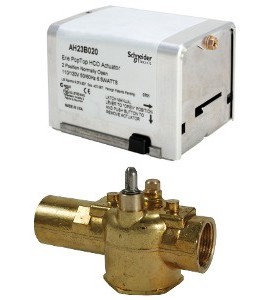

Les corps de vannes et les actionneurs de la série ErieMC PopTopMC facilitent l'installation pour une variété d'applications de chauffage et de refroidissement. L'actionneur de la vanne peut être installé après que le corps de la vanne a été monté sur le ventilo-convecteur, la plinthe ou l'unité de traitement d'air.
Les corps de vannes et les actionneurs de la série ErieMC PopTopMC facilitent l'installation pour une variété d'applications de chauffage et de refroidissement. L'actionneur de la vanne peut être installé après que le corps de la vanne a été monté sur le ventilo-convecteur, la plinthe ou l'unité de traitement d'air.
La série PopTop est composée de vannes à deux positions avec rappel par ressort. Lorsqu'il est sous tension, l'actionneur se déplace vers la position souhaitée, mettant sous tension le système de rappel par ressort. Lorsque l'alimentation est coupée, l'actionneur revient à sa position normale.
Les vannes à deux positions avec rappel par ressort de la série PopTop peuvent être achetées avec un contact de fin de course auxiliaire SPDT intégré en option pour l'interfaçage ou la signalisation; par exemple, la commande du brûleur de la pompe de zone. Les actionneurs sont conçus pour des applications cycliques (pas sous tension constante).
Caractéristiques
| Ensemble de vanne | |
| Taille du corps | 12.7 mm (1/2") |
| Configuration | 2 voies |
| Type | Zone |
| Raccordement | NPT |
| Matériau de garniture | Laiton |
| Coefficient de débit | 1 cv |
| Fluide de contrôle | Glycol 25 à 50% et eau |
| Gamme de produits | Schneider Electric |
| Gamme de produits | Erie PopTopMC |
| Série de produits | VT2 |
| Alerte produit | Ne pas utiliser avec de la vapeur |
| Actionneur | |
| Pression de fermeture | 75 PSI |
| Type d'actionneur | Électrique |
| Signal de commande | 2 positions (Ouvert/Fermé) |
| Type de perte de puissance | Rappel par ressort |
| Position en cas de perte de puissance | Normalement fermée |
| Tension d'entrée d'alimentation | 24 V CA |
| Fils et connexions | 457.2 mm (18") Appareil |
| Mouvement mécanique | Rotatif |
| Indice de protection | IP31 |
| Utilisation de l'actionneur | Vannes de zone |
| Composants de l'ensemble | |
| Corps de vanne | VT2221 |
| Liaison de vanne | Aucune, connexion sans outil |
| Actionneur | AH13A020 |
| Gamme d'actionneur | Erie PopTopMC |
| Ensemble de vanne | |
| Taille du corps | 12.7 mm (1/2") |
| Configuration | 2 voies |
| Type | Zone |
| Raccordement | NPT |
| Matériau de garniture | Laiton |
| Coefficient de débit | 1 cv |
| Fluide de contrôle | Glycol 25 à 50% et eau |
| Gamme de produits | Schneider Electric |
| Gamme de produits | Erie PopTopMC |
| Série de produits | VT2 |
| Alerte produit | Ne pas utiliser avec de la vapeur |
| Actionneur | |
| Pression de fermeture | 75 PSI |
| Type d'actionneur | Électrique |
| Signal de commande | 2 positions (Ouvert/Fermé) |
| Type de perte de puissance | Rappel par ressort |
| Position en cas de perte de puissance | Normalement fermée |
| Tension d'entrée d'alimentation | 24 V CA |
| Fils et connexions | 457.2 mm (18") Appareil |
| Mouvement mécanique | Rotatif |
| Indice de protection | IP31 |
| Utilisation de l'actionneur | Vannes de zone |
| Composants de l'ensemble | |
| Corps de vanne | VT2221 |
| Liaison de vanne | Aucune, connexion sans outil |
| Actionneur | AH13A020 |
| Gamme d'actionneur | Erie PopTopMC |
