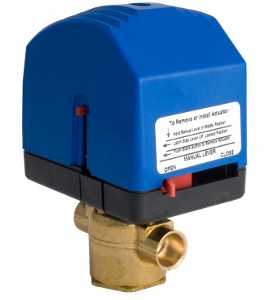

Les vannes de zone modulatrices PopTop de la série VM de Schneider Electric offrent une grande variété de gammes de CV et d'options de signaux de commande pour l'eau chaude et l'eau glacée. Les vannes PopTop sont conçues avec des actionneurs amovibles avec commande à trois états ou proportionnelle et une action sans rappel par ressort ou avec rappel par ressort.
Les vannes de zone modulatrices PopTop de la série VM de Schneider Electric offrent une grande variété de gammes de CV et d'options de signaux de commande pour l'eau chaude et l'eau glacée. Les vannes PopTop sont conçues avec des actionneurs amovibles avec commande à trois états ou proportionnelle et une action sans rappel par ressort ou avec rappel par ressort.
Les vannes sont disponibles en modèles de corps à deux et trois voies, en tailles de 12.7 mm (1/2") à 31.75 mm (1-1/4"), et avec des raccordements NPT ou à souder (SW). Un actionneur avec temporisation du moteur est disponible en option pour les régulateurs qui n'interrompent pas automatiquement leurs signaux après la course complète de la vanne.
Caractéristiques
| Ensemble de vanne | |
| Taille du corps | 12.7 mm (1/2") |
| Configuration | 2 voies |
| Type | Zone |
| Raccordement | NPT |
| Matériau de la garniture | Laiton |
| Coefficient de débit | 2 cv |
| Fluide de commande | Glycol 25 à 60% et eau |
| Gamme de produits | Schneider Electric |
| Gamme de produits | Erie PopTop |
| Série de produits | VM2 |
| Actionneur | |
| Pression de fermeture | 20 PSI |
| Type d'actionneur | Électrique |
| Signal de commande | Proportionnel |
| Gamme du signal de commande | 0 à 10 V CC, 0 à 5 V CC, 4 à 20 mAdc, 5 à 10 V CC |
| Type de perte de puissance | Rappel par ressort |
| Position en cas de perte de puissance | Normalement fermée |
| Tension d'alimentation | 24 V CA |
| Fils et connexions | Sans fils |
| Mouvement mécanique | Rotatif |
| Indice de protection | NEMA 1 |
| Composants de l'ensemble | |
| Corps de vanne | VM2222 |
| Liaison de vanne | Aucune, connexion sans outil |
| Actionneur | AP13A000 |
| Gamme d'actionneur | Erie PopTop |
| Ensemble de vanne | |
| Taille du corps | 12.7 mm (1/2") |
| Configuration | 2 voies |
| Type | Zone |
| Raccordement | NPT |
| Matériau de la garniture | Laiton |
| Coefficient de débit | 2 cv |
| Fluide de commande | Glycol 25 à 60% et eau |
| Gamme de produits | Schneider Electric |
| Gamme de produits | Erie PopTop |
| Série de produits | VM2 |
| Actionneur | |
| Pression de fermeture | 20 PSI |
| Type d'actionneur | Électrique |
| Signal de commande | Proportionnel |
| Gamme du signal de commande | 0 à 10 V CC, 0 à 5 V CC, 4 à 20 mAdc, 5 à 10 V CC |
| Type de perte de puissance | Rappel par ressort |
| Position en cas de perte de puissance | Normalement fermée |
| Tension d'alimentation | 24 V CA |
| Fils et connexions | Sans fils |
| Mouvement mécanique | Rotatif |
| Indice de protection | NEMA 1 |
| Composants de l'ensemble | |
| Corps de vanne | VM2222 |
| Liaison de vanne | Aucune, connexion sans outil |
| Actionneur | AP13A000 |
| Gamme d'actionneur | Erie PopTop |
