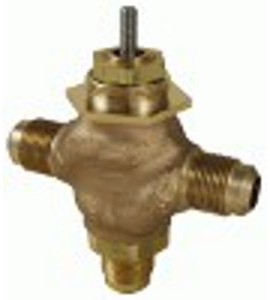

Conçue pour le mélange d'eau glacée et d'eau chaude, cette vanne à soupape à 3 voies de 12.7 mm (1/2") est dotée d'une garniture en laiton, de sièges souples et de raccords évasés SAE 45° de 5/8" (5/8") diam. ext. Avec un Cv de 2.2, elle assure un contrôle efficace de la température dans les systèmes CVC/R en boucle fermée.
Conçue pour le mélange d'eau glacée et d'eau chaude, cette vanne à soupape à 3 voies de 12.7 mm (1/2") est dotée d'une garniture en laiton, de sièges souples et de raccords évasés SAE 45° de 5/8" (5/8") diam. ext. Avec un Cv de 2.2, elle assure un contrôle efficace de la température dans les systèmes CVC/R en boucle fermée.
Caractéristiques
| Taille du corps | 15 mm (1/2") |
| Configuration | 3 voies |
| Type | Globe |
| Raccordement | Évasé |
| Action de flux de tige | Tige en position haute : ferme le port A et ouvre le port B au port AB commun |
| Matériau de garniture | Laiton |
| Coefficient de débit | 2.2 cv 1.9 Kvs |
| Classe de pression ANSI | 250 psi (jusqu'à 400 psi en dessous de 150°F) |
| Fuite du siège de l'orifice A ANSI | ANSI Classe III |
| Fuite du siège du port ANSI B | ANSI Classe III |
| Fluides de commande et température | -7 à 138°C (20 à 281°F) d'eau (jusqu'à 60 % de solution glycol/eau) |
Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le Schneider Electric VB-7312-0-4-02 Corps de vanne à soupape mélangeuse à 3 voies avec garniture en laiton, raccords évasés SAE 45° de 5/8" diam. ext., 12.7 mm, 2.2 Cv.
