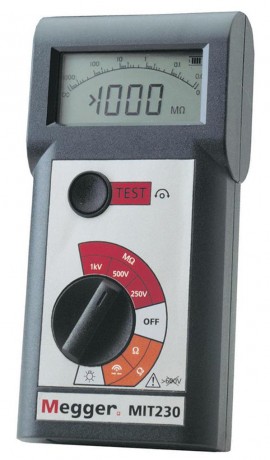

Megger MIT230 offre

Le MIT230 est l'un des plus petits testeurs d'isolement disponibles sur le marché aujourd'hui. Avec des options d'instruments à une, deux et trois tensions de test, la série d'instruments MIT200 offre une gamme de fonctions de sécurité et de fonctionnement. L'affichage offre une combinaison de lecture numérique et d'affichage analogique, utilisant la technologie d'affichage DART brevetée de Megger, qui inclut les avantages d'un écran ACL, tels qu'une mesure robuste, claire et précise, avec une réponse d'aiguille analogique pour évaluer les caractéristiques de charge et de décharge du circuit. Le boîtier de l'instrument est en ABS robuste, conçu pour résister aux rigueurs d'une utilisation intensive, et est assez petit pour être glissé dans votre poche lorsqu'il n'est pas utilisé. Les besoins en piles sont de 6 piles AA de type alcaline standard ou nickel-hydrure métallique (NiMH) rechargeables. Un indicateur d'avertissement de pile faible donne un préavis de l'épuisement des piles.

Test de continuité

Le test de continuité automatique est effectué à 200 mA pour assurer la conformité aux exigences internationales. Il n'est pas nécessaire d'appuyer sur le bouton de test. Tous les instruments mesureront jusqu'à 100 Ω en continuité, dont 0-10 Ω est effectué à plus de 200 mA pour répondre aux exigences internationales de test électrique. La remise à zéro des fils est possible jusqu'à 9.99 Ω de résistance de fil de test, assurant la capacité de compenser les fils de test à fusible ainsi que les fils standards.

Avertisseur sonore de continuité

Un avertisseur sonore de continuité permet un test rapide des câbles et l'identification des circuits, avec une protection contre la tension si vous touchez accidentellement un circuit sous tension. L'avertisseur fonctionne à un seuil de 2 Ω.

Test d'isolement

Les instruments offrent quatre configurations comme détaillé à la page 2, fournissant une solution idéale pour la plupart des applications de test d'isolement basse tension. Le test d'isolement est possible jusqu'à 1000 MΩ sur toutes les gammes. La décharge automatique garantit que tous les circuits sont déchargés en toute sécurité après le test. Les gammes de test d'isolement de 1000 V disposent d'un avertissement de haute tension avant l'application de la tension de test.

Caractéristiques

• Test d'isolement jusqu'à 1000 MΩ
• Test de continuité à 200 mA jusqu'à 0.01 Ω
• Avertissement de circuit sous tension (affichage de la tension) et inhibition du test
• Affichage numérique/analogique
• Piles alcalines ou rechargeables
• Température de fonctionnement de -10°C (14°F) à 55°C (131°F)
• CATIII 600 V
• Conforme à la norme EN61,557-1
• Répond aux exigences internationales EN61,557 de la tension d'essai nominale dans une charge de 1 mA.
• Affichage numérique de la mesure d'isolement jusqu'à 1000 MΩ sur un arc analogique logarithmique et un affichage numérique
• La gamme de continuité a une résolution de 0.01 Ω et un courant de court-circuit supérieur à 200 mA.
• Le test de continuité automatique laisse les deux mains libres. Pas besoin d'appuyer sur le bouton de test.
• L'arrêt automatique en cas d'inactivité réduit le gaspillage de la durée de vie des piles.
• La détection automatique de la tension évite tout contact accidentel avec des circuits sous tension.
• La mise à zéro des fils d'essai permet de compenser la résistance des fils d'essai.
• La gamme de l'avertisseur sonore fonctionne à <2 Ω.

Applications

La série MIT200 trouvera des applications dans le secteur de la sous-traitance électrique, tant sur les systèmes domestiques qu'industriels, ainsi que dans les départements de maintenance et de service sur site. Les testeurs d'isolement et de continuité de la série MIT200 sont idéaux pour tester les transformateurs, les moteurs, les générateurs, les appareillages de commutation, la fabrication de panneaux, les appareils électroménagers, les outils électriques, etc., ainsi que les systèmes de câblage électrique fixe. Leur petite taille et leur légèreté les rendent idéaux pour les ingénieurs qui doivent les transporter pendant de longues périodes. Tous les instruments répondent aux exigences de la plupart des normes internationales, notamment la VDE0413 partie 1 et la BS7671 (la 16e édition des règlements de câblage de l'IEE).

Sécurité

Chaque instrument Megger est conçu avec la sécurité comme objectif principal. Tous les instruments respectent ou dépassent les exigences des directives de sécurité CEI 61,010 et EN61,557 pour les tests d'isolement et de continuité.

Voltmètre de défaut par défaut

Un voltmètre intégré s'active automatiquement lorsque l'instrument est connecté à un circuit ayant une tension CA ou CC supérieure à 25 V

Inhibition du test d'isolement

Les circuits dépassant 25 V généreront un avertissement de tension. Les circuits de plus de 50 V inhiberont le test d'isolement, protégeant ainsi l'opérateur et l'instrument contre les blessures ou les dommages.

600 V CATIII

La série MIT200 a été conçue pour une utilisation sur des applications allant jusqu'à 600 V CATIII.
