15 kV Megohmmeter; 7.5 & 15 kV; 300 GOhms.
15 kV Megohmmeter; 7.5 & 15 kV; 300 GOhms.
| Tension d'entrée | 120 V CA, 60 Hz |
| Tension d'essai | 0 à 15 kV CC, négative par rapport à la terre |
| Courant de sortie | 2 mA continu (stabilisateur désactivé) 50 µA continu (à 15 kV, stabilisateur activé) |
| Courant de court-circuit | 12 mA maximum |
| Kilovoltmètre | 114 mm (4.5") à ruban tendu |
| Trois échelles avec codes de couleurs | Rouge: 0 à 7.5 kV Noir: 0 à 15 kV Vert: 0 à 1.5 référence |
| Mégohmmètre | 114 mm (4.5") à ruban tendu |
| Deux échelles avec codes de couleurs | Rouge: 0 à 100 m (0 à 328.08')-ohm Noir: 2 à 200 m (6.56 à 656.17')-ohm |
| Précision | ±0.79 mm (±0.031"). (0.08 cm (0.03")) à n'importe quel marquage |
| Température de fonctionnement | -17°C (1.4°F) à 50°C (122°F) |
| Température de stockage | -25°C (-13°F) à 70°C (158°F) |
| Dimensions | 317 mm (1.04') (H) x 292 mm (11.5") (L) x 514 mm (1.69') (P) |
| Poids | 15.9 kg (35 lbs) |

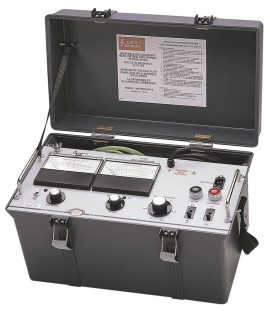

Le mégohmmètre 210415 15 kV est un instrument haute tension alimenté par secteur. Il fournit une tension d'essai continuellement variable pour des mesures de résistance d'isolement hautement sensibles sur tous les types d'équipements électriques et de câbles d'alimentation.
Les instruments sont conçus pour résister aux conditions difficiles sur le terrain et sont dotés d'un boîtier robuste résistant aux chocs, de couvercles amovibles et de sangles de transport réglables. Pour une portabilité complète, chaque boîtier offre suffisamment d'espace pour ranger les câbles et le manuel d'instructions.
Applications
Les unités conviennent aux essais d'absorption diélectrique et de tension par échelons. Deux modèles sont disponibles:
Le mégohmmètre 15-kV fournit des mesures en lecture directe jusqu'à 100,000 m (328,083.99')Ω à 5 kV et jusqu'à 200,000 m (656,167.98')Ω à 10 kV, avec un facteur multiplicateur pour toutes les autres tensions jusqu'à 15 kV.
Le modèle 15-kV dispose également d'un stabilisateur de tension interne qui peut être activé pour améliorer la mesure dans des conditions de terrain extrêmes. Des commandes marche/arrêt distinctes sont prévues pour l'alimentation et la haute tension, et un voyant rouge indique quand la haute tension est active.
