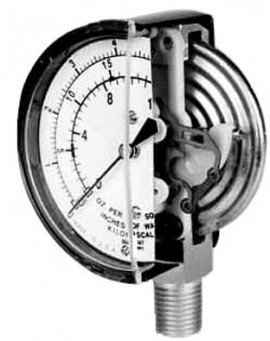

L'image est pour référence seulement, référez-vous à l'information sur le produit pour tous les détails.
Doté d'une conception unique, l'élément à diaphragme de ce manomètre permet des lectures précises de basse pression dans une variété d'applications. Équipé d'un élément à diaphragme en bronze, ce manomètre est capable d'une précision ASME Grade A-1% pour les gammes supérieures à 762 mm (30") d'eau. Les gammes sont disponibles en vide et en pression en pouces d'eau, en onces par pouce carré et en millimètres de mercure. Ce modèle possède une gamme de 0 à 3 psi.
Doté d'une conception unique, l'élément à diaphragme de ce manomètre permet des lectures précises de basse pression dans une variété d'applications. Équipé d'un élément à diaphragme en bronze, ce manomètre est capable d'une précision ASME Grade A-1% pour les gammes supérieures à 762 mm (30") d'eau. Les gammes sont disponibles en vide et en pression en pouces d'eau, en onces par pouce carré et en millimètres de mercure. Ce modèle possède une gamme de 0 à 3 psi.
Caractéristiques
| Précision | Pour les gammes de 762 mm (30") H20 et plus: ASME Grade A = ±2/1/2% (±1% de la gamme sur la moitié centrale de l'échelle) Pour les gammes inférieures à 762 mm (30") H20: ±3/1/3% (±1% de la gamme sur la moitié centrale de l'échelle) |
| Tailles de boîtier | Diamètre de 63.5 mm (2-1/2"), 88.9 mm (3-1/2"), 114.3 mm (4-1/2") |
| Matériau du boîtier | Acier, peint en noir |
| Style de boîtier | LM - Raccordement inférieur |
| Diaphragme et embase | Diaphragme en bronze phosphoreux brasé à l'étain sur embase en laiton |
| Mouvement | Secteur et pignon en laiton avec plaques supérieure et inférieure en polycarbonate |
| Raccordement | 3.17 mm (1/8") ou 1/4" NPT |
| Standard de cadran | Échelle double avec kPa Échelle triple: oz/in2, 50.8 mm (2") H20, et kPa |
| Couleur du cadran | Marquages noirs sur blanc |
| Aiguille | Aluminium, peint en noir |
| Fenêtre | 63.5 mm (2-1/2") et 88.9 mm (3-1/2"): acrylique Clearlok pivotant |
| Restricteur | 0.013" standard. Aucun restricteur sur la gamme 0 à 254 mm (0 à 10") H2O |
