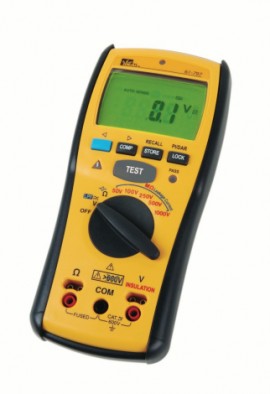

Le mégohmmètre portatif teste l'isolation adéquate des installations et des enroulements de moteurs existants. Il vérifie les tensions allant de 250 V, 500 V et 1000 V, possède une fonction de mémoire pour le rappel des données et est également capable de calculer automatiquement les mesures DAR et PI.
Le mégohmmètre portatif teste l'isolation adéquate des installations et des enroulements de moteurs existants. Il vérifie les tensions allant de 250 V, 500 V et 1000 V, possède une fonction de mémoire pour le rappel des données et est également capable de calculer automatiquement les mesures DAR et PI.
Caractéristiques
| Précision | À 23°C (73.4°F) ±5°C (±9°F), < 80% HR |
| V CC | Gamme: 600.0 V Précision: ±1% + 5 dgt |
| V CA | Gamme: 600.0 V Précision: 50 à 60 Hz: ±(1.5% + 5 dgt) 61 à 500 Hz: ±(2% + 5 dgt) |
| LPF V CA | Gamme: 600.0 V Précision: 50 à 60 Hz: ±(1.5% + 5 dgt) 61 à 400 Hz: ±(5% + 5 dgt) |
| Tension initiale | ≥CA 0.6 V |
| Protection contre les surtensions | 600 V CA VEV/CC |
| Fréquence de coupure | 1 kHz (Filtre passe-bas) |
| Impédance d'entrée | 3 MΩ Moins de 100pF |
| V CA | CMRR > 60dB à CC, 50 Hz / 60 Hz |
| V CC | CMRR > 100dB à CC, 50 Hz / 60 Hz NMRR > 50dB à CC, 50 Hz / 60 Hz |
| Type de conversion CA | Les conversions CA sont à couplage CA, à réponse efficace vraie (VEV), étalonnées pour une entrée d'onde sinusoïdale. Pour les ondes non sinusoïdales, ajouter les corrections de facteur de crête suivantes: Pour un facteur de crête de 1.4 à 2.0, ajouter 1.0% à la précision Pour un facteur de crête de 2.0 à 2.5, ajouter 2.5% à la précision Pour un facteur de crête de 2.5 à 3.0, ajouter 4.0% à la précision FC 3 à 330 V, FC 2 à 500 V |
| Affichage | 4000 points |
| Taux de rafraîchissement | 2.0x/sec |
| Dépassement de gamme | « OL » s'affiche |
| Polarité | Automatique (aucune indication pour la polarité positive); signe moins (-) pour la polarité négative |
| Arrêt automatique | Après 20 minutes d'inactivité |
| Pile faible | S'affiche si la tension de la pile descend sous la tension de fonctionnement |
| Altitude | 2000 m (6561.7') |
| Précision | Précision indiquée à 73° ±22.78°C (±41°F) (23° ±5°C (±9°F)), < 80% H.R. |
| Piles | 4 x 1.5 V AA LR6 |
| Autonomie des piles | 40 h/1000 tests à 1000 V/1 MΩ |
| Fusible | 315 mA/1000 V (#F-797) |
| Environnement de fonctionnement | 32° à 40°C (104°F) (0° à 40°C (104°F)) à < 75% H.R. |
| Environnement de stockage | -4° à 60°C (140°F) (-20° à 60°C (140°F)) à < 80% H.R. |
| Chocs et vibrations | Vibration sinusoïdale selon MIL-T-28,800E (5 ~ 55 Hz, 3g maximum) |
| Certification de sécurité | Conforme aux normes UL/IEC/EN 61,010-1, 61,010-031, EN61557, EN 61,326-1 1 A (CEM), Cat IV-600 V |
| Accessoires inclus | Fils d'essai (TL-797, TL-797 RP), (4) piles AA, instructions d'utilisation |
| Dimensions | 207 x 95 x 52 mm (8.1 x 3.7 x 2") |
| Poids | 630 g (22.3 oz) |
Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le IDEAL Industries 61-797 Mégohmmètre portatif.
