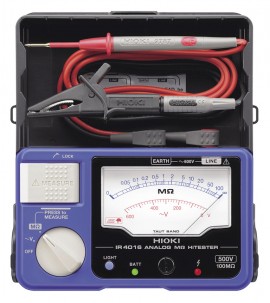

Essais d'isolement fiables et efficaces sur le terrain. Présente une conception tout-en-un, comprenant un boîtier robuste intégré et des compartiments de rangement pour les fils d'essai. Il s'agit d'un testeur de résistance d'isolement analogique à gamme unique de 500 V/100 MΩ doté de fonctions et de caractéristiques efficaces pour aider à réduire le temps de travail associé aux essais d'isolement sur le terrain.
Essais d'isolement fiables et efficaces sur le terrain. Présente une conception tout-en-un, comprenant un boîtier robuste intégré et des compartiments de rangement pour les fils d'essai. Il s'agit d'un testeur de résistance d'isolement analogique à gamme unique de 500 V/100 MΩ doté de fonctions et de caractéristiques efficaces pour aider à réduire le temps de travail associé aux essais d'isolement sur le terrain.
Caractéristiques
| Spécifications générales | |
| Alimentation | Tension nominale: 1.5 V CC × 4, pile alcaline LR6 × 4 |
| Temps de fonctionnement continu | Env. 20 heures (à la gamme de 500 V, sans charge) |
| Économie d'énergie automatique | Env. 15 minutes |
| Température et humidité de fonctionnement | 0 à 40°C (32 à 104°F), 90% HR ou moins (sans condensation) 40 à 50°C (104 à 122°F), à 50°C (122°F) et moins avec une diminution linéaire relative jusqu'à 50% HR |
| Température et humidité de stockage | -10 à 50°C (14 à 122°F), 90% HR ou moins (sans condensation) |
| Tension nominale maximale vers la terre | 600 V CA, Catégorie de mesure Ш, Surtension transitoire prévue: 6000 V |
| Rigidité diélectrique | 5312 V CA, 50/60 Hz, Bornes de mesure - boîtier électrique, sensibilité au courant 1 mA |
| Normes | Sécurité EN61010, CEM EN61,326 *3490 uniquement: EN61,557-1/-2/-4 *IR4016-20, IR4017-20, IR4018-20: EN61,557-1/-2 |
| Résistant aux chutes | Sur béton: 1 m (3.28')/1 fois |
| Dimensions | Env. 159 mm (6.26")L × 177.04 mm (6.97")H × 53.09 mm (2.09")P (159 L × 177 H × 53 P mm) |
| Poids | Env. 610 g (1.34 lbs) (609.51 g (21.5 oz).) (incluant la pile, sans les fils d'essai) |
| Mesure de la résistance d'isolation | |
| Tension de sortie nominale | 500 V CC |
| Valeur maximale indiquée effective | 100 m (328.08')Ω |
| Valeur centrale de l'échelle | 2 m (6.56')Ω |
| 1re gamme de mesure efficace | 0.1 à 50 m (0.33 à 164.04')Ω |
| 2e gamme de mesure efficace | 0.01 à 0.1 m (0.03 à 0.33')Ω 50 à 100 m (164.04 à 328.08')Ω |
| Tension en circuit ouvert | 1 à 1.2 fois la tension de sortie nominale |
| Protection contre les surcharges | 600 V CA (10 sec.) |
