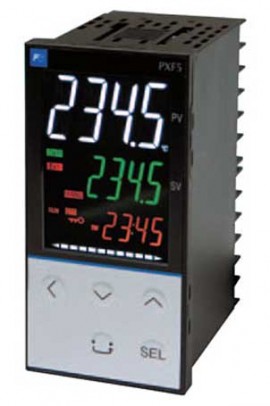

La série PXF5 propose un régulateur de température compact doté d'une indication d'entrée très précise, d'une vitesse d'échantillonnage rapide de 50ms et d'une entrée universelle acceptant les thermocouples, les RTD, la tension et le courant. Il présente une tension d'alimentation de 100-240 V CA, une alarme à 2 points, une sortie de commande SSR et une communication RS485.
La série PXF5 propose un régulateur de température compact doté d'une indication d'entrée très précise, d'une vitesse d'échantillonnage rapide de 50ms et d'une entrée universelle acceptant les thermocouples, les RTD, la tension et le courant. Il présente une tension d'alimentation de 100-240 V CA, une alarme à 2 points, une sortie de commande SSR et une communication RS485.
Le régulateur de température PXF5 a été développé pour succéder au PXR5.
Caractéristiques
| Type d'entrée | Entrée universelle: thermocouple, RTD, tension, courant, mV |
| Taux d'échantillonnage | 50ms |
| Précision | Entrée thermocouple: Soit ±1°C (±1.8°F) ±1 chiffre ou ±0.3% de la valeur indiquée ±1 chiffre, selon la valeur la plus élevée Entrée RTD: ±0.2% de la valeur d'indication ±1 chiffre ou ±0.8°C (±1.44°F) ± 1 chiffre, selon la valeur la plus élevée Entrée de tension et de courant: ±0.3% FS ± 1 chiffre |
| Cycle de contrôle | 0.1s à 99s |
| Type de sortie | Sortie contact relais, sortie de commande SSR/SSC, sortie de courant, sortie de tension, sortie de commande de vanne motorisée |
| Contrôle | ON/OFF, PID, PID2, flou (fuzzy), PID à 2 degrés de liberté, auto-réglage, réglage automatique |
| Communication | Port de communication × 1 (pour câble USB en option) Port RS-485 × 1 (protocole Modbus RTU) |
| Autres fonctions | Rampe et maintien (contrôle de programme simple): jusqu'à 64 étapes Sélection SV/PID: jusqu'à 8 groupes Démarrage progressif Touches définies par l'utilisateur Commutation auto/manuel Surveillance simple des wattheures Alarme de jours de fonctionnement Contrôle de chauffage/refroidissement (option) Alarme (option) Contrôle multipoint via réseau RS-485, copie de paramètres, communication sans programme |
| Sortie de contact (option) | Jusqu'à 5 (PXF4: jusqu'à 3) |
| Entrée de contact (option) | Jusqu'à 3 (PXF4: jusqu'à 1) |
| Sortie de transfert (option) | Signal de sortie: tension ou courant |
| Entrée CT (option) | Pour alarme de rupture d'élément chauffant ou mesure de wattheures Le transformateur de courant (pour 1 à 100 A) est optionnel |
| Entrée SV à distance (option) | Signal d'entrée: Tension ou courant |
| Affichage | ACL M. V. A., 4 couleurs, affichage PV blanc |
| Dimensions (L × H × P) | 48 × 96 × 65.7 mm (2.59") |
| Tension d'alimentation | 100 V (-15%) à 240 V (10%) CA, 50/60 Hz, 24 V (±10%) CA/CC |
| Boîtier | Façade étanche (lorsqu'un joint d'étanchéité est utilisé), équivalent IP66 |
