Système d'inspection automatisé par balayage de lignes infrarouges pour la détection, la mesure et la classification des caractéristiques et défauts thermiques survenant dans les applications de traitement secondaire du verre, telles que le cintrage, le formage, le recuit et la trempe.
Système d'inspection automatisé par balayage de lignes infrarouges pour la détection, la mesure et la classification des caractéristiques et défauts thermiques survenant dans les applications de traitement secondaire du verre, telles que le cintrage, le formage, le recuit et la trempe.

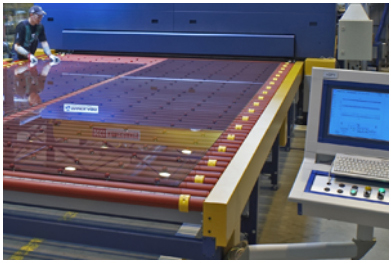

Le GS150 mesure une ligne allant jusqu'à 1024 points à l'aide d'un miroir rotatif qui balaie un champ de vision de 90º jusqu'à 150 fois par seconde. Le balayage d'une pièce de verre est déclenché par la température mesurée ou par un signal de « déclenchement » externe. À mesure que chaque pièce de verre chauffée traverse le champ de vision, une image thermique bidimensionnelle ou « thermogramme » est formée.
S'installe facilement, tout comme une caméra, et visualise la pièce de verre par le haut, dès qu'un passage libre est disponible. Le raccordement des câbles précâblés (inclus) à un PC et la saisie des dimensions d'installation dans le logiciel GS150 complètent le processus d'installation.
Caractéristiques
Principales applications
Cette application concerne le formage de pare-brise d'automobiles et de camions/autobus lors du processus de cintrage par affaissement. La feuille de verre est chauffée jusqu'à ce qu'elle atteigne sa phase viscoélastique, moment auquel le verre s'affaisse dans un moule pour prendre la forme requise.
Cette application concerne le formage de pare-brise d'automobiles et de camions/autobus lors du processus de cintrage par affaissement. La feuille de verre est chauffée jusqu'à ce qu'elle atteigne sa phase viscoélastique, moment auquel le verre s'affaisse dans un moule pour prendre la forme requise.
Comment nous pouvons vous aider
| Précision du système | ±0.5% de la lecture ou ±3°C (6°F), selon la valeur la plus élevée |
| Répétabilité | ±1°C (2°F) |
| Résolution optique | 150:1 (90% d'énergie) 450:1 (50% d'énergie) |
| Température ambiante | 0 à 50°C (32 à 122°F) 180° (352°F) avec refroidissement par eau |
| Champ de vision | 90° ou 45° |
| Nombre de points de temp. | 1024 par ligne de balayage, jusqu'à une vitesse de balayage de 40 Hz, 512 par ligne de balayage jusqu'à 80 Hz, 256 par ligne de balayage jusqu'à 150 Hz |
| Vitesse de balayage | jusqu'à 150 Hz |
| Dimensions physiques | 200 x 180 x 190 mm (7.87 x 7.09 x 7.48") 200.66 x 180.34 x 190.5 mm (7.9 x 7.1 x 7.5"). |
| Poids | 7 kg (15.5 lbs) |
| Précision du système | ±0.5% de la lecture ou ±3°C (6°F), selon la valeur la plus élevée |
| Répétabilité | ±1°C (2°F) |
| Résolution optique | 150:1 (90% d'énergie) 450:1 (50% d'énergie) |
| Température ambiante | 0 à 50°C (32 à 122°F) 180° (352°F) avec refroidissement par eau |
| Champ de vision | 90° ou 45° |
| Nombre de points de temp. | 1024 par ligne de balayage, jusqu'à une vitesse de balayage de 40 Hz, 512 par ligne de balayage jusqu'à 80 Hz, 256 par ligne de balayage jusqu'à 150 Hz |
| Vitesse de balayage | jusqu'à 150 Hz |
| Dimensions physiques | 200 x 180 x 190 mm (7.87 x 7.09 x 7.48") 200.66 x 180.34 x 190.5 mm (7.9 x 7.1 x 7.5"). |
| Poids | 7 kg (15.5 lbs) |
