Parfait pour les techniciens de terrain qui apprécient la sécurité, la facilité d'utilisation et la portabilité, cet analyseur de station de recharge pour VE fournit des plans de test prédéterminés et des indicateurs de réussite/échec, ce qui permet de réaliser des tests complets et efficaces sans avoir besoin de plusieurs outils. De plus, cet ensemble est livré avec une prise de type 1 compatible avec les normes américaines.
Parfait pour les techniciens de terrain qui apprécient la sécurité, la facilité d'utilisation et la portabilité, cet analyseur de station de recharge pour VE fournit des plans de test prédéterminés et des indicateurs de réussite/échec, ce qui permet de réaliser des tests complets et efficaces sans avoir besoin de plusieurs outils. De plus, cet ensemble est livré avec une prise de type 1 compatible avec les normes américaines.
Testez la sécurité et la fonctionnalité des stations de recharge de véhicules électriques à courant alternatif avec l'outil tout-en-un qui est sûr, portable et efficace.

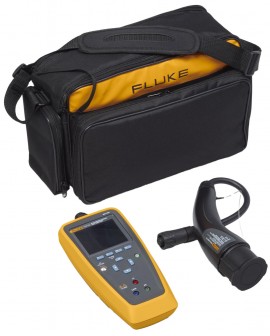

Le FEV150 est une solution complète pour les tests de sécurité et de performance des stations de charge de véhicules électriques à courant alternatif avec des connecteurs de type 1 (J1772) ou de type Tesla. La nouvelle génération de solutions de test de charge pour VE de Fluke garantit la fiabilité du temps de fonctionnement. Elle est conçue pour permettre aux techniciens d'effectuer et de documenter des tests en toute sécurité, rapidement et efficacement, sans avoir à transporter plusieurs outils.
L'analyseur de stations de recharge FEV150 EV conforme aux normes J1772.
Caractéristiques
Applications
| Pré-test PE | |
| Tension tactile (gamme sûre) | Gamme d'affichage: ≤50 V CA/CC Gamme de mesure: ≤50 V CA/CC Erreur de fonctionnement: -50% |
| Tension de contact (gamme dangereuse) | Gamme d'affichage: >50 V CA/CC Gamme de mesure: >50 V CA/CC Erreur de fonctionnement: -0% |
| Déclenchement du GFCI | |
| Déclenchement rapide | Gamme d'affichage: 30 mA, limite de temps de déclenchement: 0.56 secondes Plage de mesure: 30 mA, temps limite de déclenchement: 0.56 secondes Erreur de fonctionnement: Courant d'essai: 0 à 10% Valeurs nominales: 100 à 253 V AC, 45 à 66 Hz |
| Dépannage DDFT 6 mA | Gamme d'affichage: 3.5 mA, pas de déclenchement Plage de mesure: 3.5 mA, pas de déclenchement Erreur de fonctionnement: Courant d'essai: -10 à 0% Valeurs nominales: 100 à 253 V AC, 45 à 66 Hz Plage d'affichage: 10 mA, temps limite de déclenchement: 2.69 secondes Plage de mesure: 10 mA, temps limite de déclenchement: 2.69 secondes Erreur de fonctionnement: Courant d'essai: 0 à 10% Valeurs nominales: 100 à 253 V AC, 45 à 66 Hz |
| Dépannage GFCI 20 mA | Gamme d'affichage: 6 mA, pas de déclenchement Plage de mesure: 6 mA, pas de déclenchement Erreur de fonctionnement: Courant d'essai: -10% à 0% Valeurs nominales: 100 à 253 V AC, 45 à 66 Hz Gamme d'affichage: 30 mA, temps limite de déclenchement: 0.56 secondes Plage de mesure: 30 mA, temps limite de déclenchement: 0.56 secondes Erreur de fonctionnement: Courant d'essai: 0 à 10% Valeurs nominales: 100 à 253 V AC, 45 à 66 Hz |
| Tension nominale | |
| L1-L2/N | Gamme d'affichage: 0 à 280 V AC Gamme de mesure: 0 à 253 V AC Erreur de fonctionnement: ±(3% + 3 chiffres) Valeurs nominales: 40 à 70 Hz, facteur de crête 2 |
| Fréquence | Gamme d'affichage: 40 à 70 Hz Gamme de mesure: 40 à 70 Hz Erreur de fonctionnement: ±0.20 Hz |
| Analyse du signal CP | |
| Tension | Gamme d'affichage: -15 à 15 V Gamme de mesure: -15 à -2 V, 2 à 15 V Erreur de fonctionnement: ±0.5% Valeurs nominales: RIN: 1 MΩ 0.9 à 1.1 kHz UCP+ >2 V, UCP- <-2 V |
| Cycle de service PWM | Gamme d'affichage: 2 à 98% Gamme de mesure: 3 à 97% Erreur de fonctionnement: ±5 chiffres Valeurs nominales: RIN: 1 MΩ 0.9 à 1.1 kHz UCP+ >2 V, UCP- <-2 V |
| Indication de courant | Gamme d'affichage: 0 à 80 A Erreur de fonctionnement: Basé sur le cycle de service Valeurs nominales: RIN: 1 MΩ 0.9 à 1.1 kHz UCP+ >2 V, UCP- <-2 V |
| Fréquence | Gamme d'affichage: 0.9 à 1.1 kHz (A, B, C, D) Gamme de mesure: 0.9 à 1.1 kHz Erreur de fonctionnement: 0.1% (basé sur la tension) Valeurs nominales: RIN: 1 MΩ 0.9 à 1.1 kHz UCP+ >2 V, UCP- <-2 V |
| Indication de l'état du CP | Gamme d'affichage: x1, x2 Erreur de fonctionnement: Basé sur la fréquence Valeurs nominales: RIN: 1 MΩ 0.9 à 1.1 kHz UCP+ >2 V, UCP- <-2 V |
| Simulation de l'état du CP | Gamme d'affichage: A Valeurs nominales: > 900 kΩ ±0.2% Gamme d'affichage: B Valeurs nominales: Niveau supérieur: 4610 Ω, ±0.2% Niveau nominal: 2740 Ω, ±0.2% Niveau inférieur: 1870 Ω, ±0.2% Gamme d'affichage: C Valeurs nominales: Niveau supérieur: 1254.2 Ω, ±0.2% Niveau nominal: 881.7 Ω, ±0.2% Niveau inférieur: 611.7 Ω, ±0.2% Gamme d'affichage: D Valeurs nominales: Niveau supérieur: 408.3 Ω, ±0.2% Niveau nominal: 245.8 Ω, ±0.2% Niveau inférieur: 130.2 Ω, ±0.2% |
| Simulation de défaut | Gamme d'affichage: Erreur PE (défaut de terre/PE ouvert) Gamme de mesure: Pass/Fail Gamme d'affichage: Erreur CP E Gamme de mesure: Erreur de fonctionnement: 0 Ω +2 Ω Gamme d'affichage: Diode courte Gamme de mesure: Pass/Fail Gamme d'affichage: Erreur D Gamme de mesure: Pass/Fail |
| Mesure de la résistance PP de type 1 avec câble (S3, R6, R7) | Gamme d'affichage: 50 à 499.9 Ω, 500 à 5000 Ω Plage de mesure: 50 à 499.9 Ω, 500 à 5000 Ω Erreur de fonctionnement: ±1% Valeurs nominales: Limite de charge Imax (25 A) |
| Mesure de la résistance CP (R1) | Gamme d'affichage: 800 à 1200 Ω Gamme de mesure: 800 à 1200 Ω Erreur de fonctionnement: ±1% |
| Spécifications de l'analyseur | |
| Caractéristiques électriques des entrées | 250 V maximum, 50/60 Hz, maximum 1 A |
| Connecteur VE | Prise SAE J1772 (type 1, SP monophasé) |
| Consommation électrique interne | 3W maximum |
| Conditions environnementales | |
| Température | Fonctionnement: -10 à 40°C (14 à 104°F) Entreposage: -20 à 50°C (-4 à 122°F) |
| Humidité relative | Fonctionnement: 10 à 85%, 0 à 40°C (32 à 104°F), sans condensation Stockage: jusqu'à 95% |
| Altitude | 3000 m (9842.5') |
| Sécurité | IEC 61010-1: degré de pollution 2, IEC 61010-2-030, CAT III 300 V, classe de protection II |
| Protection contre les intrusions | IP40 |
| Radio sans fil, Bluetooth 5.0 | |
| Gamme de fréquences | 2400 à 2483.5 MHz |
| Puissance de sortie | <100 mW |
| Compatibilité électromagnétique (CEM) | |
| International | IEC 61326-1: Portable, Environnement électromagnétique, IEC 61326-2-2 CISPR 11: Groupe 1, Classe A Groupe 1: L'équipement a généré intentionnellement et/ou utilise de l'énergie radiofréquence couplée par conduction qui est nécessaire à la fonction interne de l'équipement lui-même. Classe A: L'équipement convient à une utilisation dans tous les établissements autres que domestiques et ceux directement connectés à un réseau d'alimentation électrique à basse tension qui alimente les bâtiments utilisés à des fins domestiques. Il peut y avoir des difficultés potentielles à assurer la compatibilité électromagnétique dans d'autres environnements en raison des perturbations conduites et rayonnées. Attention: Cet appareil n'est pas destiné à être utilisé dans des environnements résidentiels et peut ne pas fournir une protection adéquate à la réception radio dans de tels environnements. Des émissions dépassant les niveaux requis par la norme CISPR 11 peuvent se produire lorsque l'équipement est connecté à un objet de test. |
| USA (FCC) | 47 CFR 15 subpart B. Ce produit est considéré comme un dispositif d'exemption selon la clause 15.103. |
| Spécifications générales | |
| Piles | 4 x AA/IEC LR6 alcalines ou IEC HR6 NiMH |
| Dimensions | Environ 263 x 123 x 63 mm (10.35 x 4.84 x 2.48") sans le TY1 |
| Poids | Environ 0.9 kg (2 lbs) sans le connecteur TY1 ou 1.4 kg (3 lbs) avec le connecteur TY1 |
Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le Fluke FEV150 Ensemble d'analyse des stations de charge VE avec prise de type 1.
