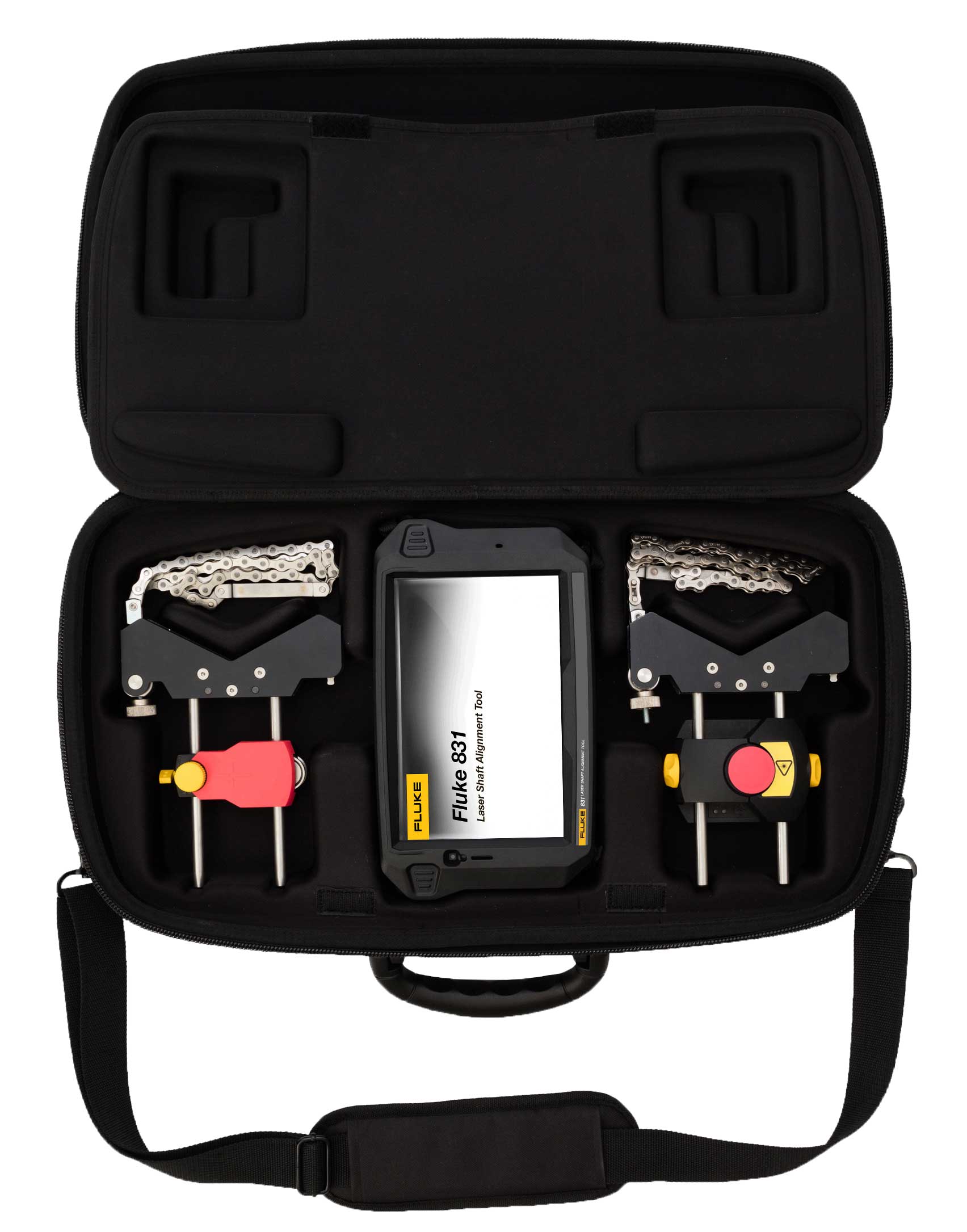

Obtenez un meilleur rendement de vos systèmes entraînés par arbre grâce à cet outil d'alignement d'arbre laser précis qui aide à réduire l'usure des accouplements, des roulements et des joints afin de réduire les coûts d'exploitation et de maintenance de l'usine. Rapide, facile et puissant, cet outil d'alignement peut relever presque tous les défis d'alignement des machines courantes.
Obtenez un meilleur rendement de vos systèmes entraînés par arbre grâce à cet outil d'alignement d'arbre laser précis qui aide à réduire l'usure des accouplements, des roulements et des joints afin de réduire les coûts d'exploitation et de maintenance de l'usine. Rapide, facile et puissant, cet outil d'alignement peut relever presque tous les défis d'alignement des machines courantes.
Protégez vos actifs avec cet outil d'alignement qui prolonge la disponibilité des machines, augmente la qualité des produits et réduit les vibrations à un niveau minimal. Réalisez vos tâches plus rapidement grâce à cet outil d'alignement qui élimine les erreurs humaines et relève de nombreux défis en matière d'alignement horizontal, angulaire et vertical. En outre, cet outil d'alignement très performant est doté d'une interface intuitive et vous permet de partager des données via le cloud.
Caractéristiques
Rapide, facile, puissant
Alignement adaptatif
Mesure sur différents types d'accouplements
Cet outil d'alignement d'arbres par laser offre une large gamme de types d'accouplement, ce qui permet à l'utilisateur d'obtenir plus facilement un résultat de mesure optimal sans s'écarter des tolérances spécifiques. Choisissez l'accouplement adapté à votre situation sur site:
Les meilleurs résultats pour une utilisation sur des machines classiques
Comment l'outil d'alignement d'arbres par laser améliore les performances des outils d'alignement traditionnels:
Le transfert dans le nuage permet de partager les données et de dégager des tendances
L'outil d'alignement d'arbres par laser offre une connectivité Wi-Fi pour transférer à distance les données depuis et vers le logiciel PC ARC 4.0, qui permet de stocker, de partager, d'évaluer et de suivre l'évolution de toutes les données d'alignement. Les capacités de transfert dans le nuage permettent à l'ensemble des équipes de maintenance de rester informées et alertées des problèmes potentiels susceptibles d'interrompre la production.
Applications
| Outil d'alignement d'arbre au laser | |
| Unité Centrale | Processeur: Exynos 9810, 2.7 GHz, 1.7 GHz octa-core Mémoire: 4 GB mémoire vive, 64 GB mémoire flash |
| Écran | Technologie: TFT; capteur de lumière intégré pour un ajustement automatique de la luminosité de l'écran en fonction des conditions d'éclairage, ce qui prolonge la durée de vie de la batterie Résolution: 1920 x 1200 pixel Grandeur: 8" (203.1 mm) |
| Connectivité | Wi-Fi: 802.11 a/b/g/n/ac/ax 2.4 G+5 GHz, HE80, MIMO, 1024-QAM Sans-fil: 5.0 RFID: NFC |
| Appareil photo | Résolution de la caméra principale: 13.0 MP, mise au point automatique Résolution de la caméra frontale: 5.0 MP |
| Protection de l'environnement | IP68: Étanchéité à la poussière, submersion 1.5 m (37.7') |
| Température de fonctionnement | -20 to 50°C (-4 to 122°F) |
| Batterie | Type: Li-ion pile rechargeable 3.8 V/5050 mAh/19.2 Wh Durée de fonctionnement: Jusqu'à 11 heures |
| Dimensions | Environ 256 x 149 x 35 mm (10.08 x 5.87 x 1.38"), sans courroies de maintien |
| Poids | Environ 710 g (1.6 lbs), sans courroies de maintien |
| Réflecteur (Prisme) | |
| Type | 90° prisme en toit |
| Accuracy (Average) | >99% |
| Environmental Protection | IP67 (Étanchéité à la poussière, submersion) |
| Temperature Range | Fonctionnement: -20 to 60°C (-4 to 140°F) Stockage: -20 to 80°C (-4 to 176°F) |
| Dimensions | Environ 100 x 41 x 35 mm (4 x 1.61 x 1.38") |
| Weight | Environ 65 g (0.14 lbs) |
| capteur sensALIGN 3 | |
| Principe de mesure | Faisceau laser réfléchi coaxial |
| Indicateurs DEL | 1 DEL pour l'état du faisceau laser et l'état de la batterie |
| Détecteur | Plage de mesure: Illimitée, extensible dynamiquement Résolution: 1 μm (0.04 mil) et angulaire 10 μRad Erreur (moyenne):<2% |
| Inclinomètre | Gamme de mesure: 0 à 360° Résolution: 0.1° Erreur d'inclinomètre: 0.3% échelle complète |
| Laser | Type: Diode laser à semi-conducteur Longueur d'onde: 630 à 680 nm (rouge, visible) Classe de sécurité: Classe 2 selon IEC 60825-1:2014 Le laser est conforme à 21 CFR 1040.10 et 1040.11, à l'exception des déviations conformément à l'avis laser n° 50, daté du 24 juin 2007 Divergence du faisceau: <0.3 mrad Précautions de sécurité: Ne pas regarder le faisceau laser |
| Protection contre la lumière ambiante | Oui |
| Interface externe | Communication sans-fil |
| Distance de transmission | Jusqu'à 30 m (98') en ligne de mire directe |
| Protection de l'environnement | IP65: Résistant à la poussière et aux jets d'eau, résistant aux chocs |
| Alimentation électrique | Pile: Pile rechargeable au lithium-ion 3.7 V/5 Wh Durée de fonctionnement: 10 heures (utilisation continue) Durée de chargement: Utilisation du chargeur: 2.5 heures pour atteindre 90 % et 3.5 heures pour atteindre 100% Utilisation du port USB: 3 heures pour 90% et 4 heures pour 100%. |
| Dimensions | Environ 105 x 69 x 55 mm (4.13 x 2.72 x 2.16") |
| Poids | Environ 210 g (0.46 lbs) |
