Fluke 435-II offre

Comprenez rapidement la capacité de vos panneaux électriques existants, dépannez les déclenchements des disjoncteurs et découvrez et quantifiez les pertes d’énergie.

Fonctions avancées de mesure de la qualité du réseau électrique, capacités inégalées d’analyse énergétique

Les problèmes en relation à la qualité du réseau électrique peuvent affecter les opérations de charges critiques et avoir un impact négatif sur les résultats. L'ÉnergiMètre et analyseur de qualité du réseau électrique sont semblables à votre police d'assurance. C' est un appareil économique qui permet de monétiser le coût des pertes d’énergie dû à un réseau de mauvaise qualité. Le nombreux choix de fonctions et de méthodes de mesure en fait l’outil idéal pour le dépannage de problèmes de qualité du réseau électrique ainsi que pour faire réaliser des économies d’énergie. Que ce soit pour contrôler les performances de moteurs ou de générateurs, de découvrir la source d’un problème intermittent ou de réaliser une étude énergétique, cet analyseur vous donne toutes les informations dont vous avez besoin pour rapidement aller à la racine du problème.

Doté d’un boîtier léger et robuste, l’ÉnergiMètre est l’outil portable idéal pour les mesures de qualité du réseau électrique et les analyses d’énergie.

Caractéristiques

• Rendement énergétique des onduleurs: mesure simultanée du courant alternatif sortant et du courant continu entrant des systèmes d'électronique de puissance, à l'aide de la pince courant continu en option
• Capture des données PowerWave: saisie des données v.e.v. rapides, affichage de demi-cycles et de formes d’onde pour caractériser les dynamiques du système électrique (démarrage de générateur, commutation d’alimentation sans interruption, etc.)
• Calculateur de perte d’énergie: mesures électriques réactives et actives classiques, la puissance des harmoniques et les déséquilibres sont quantifiées pour évaluer les surcoûts des déperditions énergétiques
• Dépannage en temps réel: analyse des tendances à l'aide des curseurs et des outils de zoom
• Niveau de sécurité le plus élevé du secteur: classé CAT IV 600 V/CAT III 1000 V pour utilisation à l’entrée de la ligne
• Mesure des trois phases et du neutre: quatre sondes de courant flexibles fournies s'adaptant aux endroits les plus exigus
• Détermination automatique des tendances: chaque mesure est systématiquement enregistrée, sans aucune configuration
• Surveillance du système: dix paramètres de qualité du réseau électrique sur le même écran, en conformité avec la norme EN50160
• Fonction enregistreur: configuration pour chaque condition de test avec mémorisation d'un maximum de 600 paramètres à intervalles définis par l'utilisateur
• Affichage de graphiques et génération de rapports: avec le logiciel d’analyse inclus
• Autonomie de la batterie: sept heures de fonctionnement par charge grâce à la batterie Li-ion
• Téléchargement sans fil de données : téléchargez sans fil les données vers un PC et effectuez des captures d'écran avec l'app Fluke Connect®

Applications

• Dépannage de première ligne: diagnostic rapide des problèmes sur l’écran afin de remettre en route vos installations.
• Analyse sur le long terme: mise en évidence des problèmes intermittents ou difficiles à détecter.
• Études de charge: vérification de la capacité disponible d’un système électrique avant l’ajout de charges.
• Capture de données PowerWave: capture de toutes les formes d’onde pendant une durée maximum de 5 minutes ainsi que les valeurs RMS rapides afin de déterminer les interactions entre les valeurs de tension, de courant et de fréquence.
• Rendement énergétique des onduleurs: mesure simultanée de la puissance de sortie et d'entrée pour découvrir si l'onduleur est optimisé pour cette application.
• Monétisation de l’énergie: calcul du surcoût des déperditions énergétiques dues à une mauvaise qualité du réseau électrique.
• Évaluation de l’énergie: quantification des améliorations en matière de consommation d’énergie des installations pour justifier les dispositifs d’économie d’énergie.
• Maintenance prédictive: l’étalonnage périodique du réseau permet la détection et la prévention des problèmes de qualité d'énergie avant qu’ils ne provoquent un arrêt des installations.

Capture de données PowerWave

Pour certains utilisateurs, la commutation de charges est une source de problèmes de qualité du réseau électrique. Lorsque des charges sont engagées sur le réseau, l'absorption de courant provoque parfois des chutes de tension suffisant à perturber le fonctionnement d'un autre équipement. La fonction PowerWave permet aux utilisateurs de capturer simultanément les signaux de tension, de courant et de fréquence à une vitesse élevée afin d'identifier l'interaction susceptible de causer les problèmes. PowerWave repousse les limites des mesures de qualité du réseau électrique grâce au mode de capture des données rapides qui permet de caractériser la dynamique des systèmes.

Les formes d'ondes de tension et de courant sont capturées en continu pendant une période définie, puis affichées en détail sur l'écran. La forme d'onde de puissance est déduite des données. De plus, les valeurs v.e.v. de tension, courant, puissance et fréquence peuvent être enregistrées alternance par alternance, et réutilisées pour analyse. Cette fonction est particulièrement utile pour tester les générateurs de secours et les onduleurs dont le démarrage revêt une importance cruciale.

Rendement des convertisseurs

Les onduleurs reçoivent du courant DC et le transforment en courant AC, ou inversement. Les systèmes photovoltaïques intègrent généralement un onduleur qui reçoit de l'énergie DC issue des panneaux solaires, puis la convertit en puissance utile AC. Les performances des onduleurs peuvent baisser avec le temps et nécessiter des contrôles. En comparant la puissance entrante avec la puissance sortante, vous pouvez évaluer l'efficacité du système. Cet ÉnergiMètre et analyseur de qualité du réseau électrique permet de mesurer l'efficacité de ces onduleurs en mesurant simultanément la puissance DC et AC d'un système afin d'évaluer les déperditions énergétiques dues au processus de conversion.

Fonction Unified Power Measurement
Par le passé, le calcul des déperditions énergétiques dues à la mauvaise qualité du réseau électrique était réservé aux experts. Il existait des utilitaires pour effectuer ce calcul, mais le processus de mesure associé n'était pas à la portée de la plupart des électriciens. La nouvelle fonction brevetée Unified Power Measurement offre un outil portable permettant de déterminer la quantité d'énergie gaspillée et de calculer le coût exact de cette consommation superflue. Le système breveté Fluke Unified Power Measurement offre la vision la plus complète du courant électrique disponible grâce aux mesures suivantes:

• Paramètres classiques (Steinmetz 1897) et IEEE 1459-2000
• Analyse détaillée des pertes
• Analyse de déséquilibre

Analyse de déséquilibre Ces calculs UPM permettent de quantifier le coût des déperditions énergétiques dues à des problèmes de qualité du réseau électrique. Ces calculs sont traités, ainsi que d'autres données propres à l'installation, par une fonction de calcul des déperditions énergétiques qui permet de déterminer les pertes financières liées aux gaspillages.

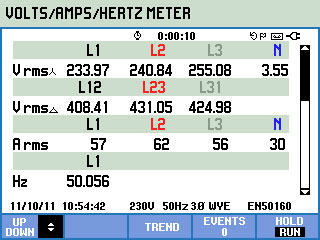

AutoTrend: présentation rapide des tendances
La fonction exclusive AutoTrend offre une vision instantanée des variations de mesure dans le temps. Chaque mesure affichée est automatiquement enregistrée en continu sans que vous ayez à configurer des seuils ou des intervalles, ni lancer l'enregistrement manuellement ! Vous pouvez ainsi visualiser instantanément les tendances de tension, de courant, de fréquence, de puissance, d'harmoniques ou de scintillement relatives aux trois phases et au neutre.

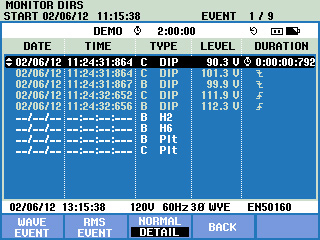

System-Monitor - Résumé d'analyse simple et rapide de la conformité d'un système à la norme EN50160
Grâce à la fonction exclusive System-Monitor, il suffit d'appuyer sur un bouton pour obtenir un aperçu complet des performances d'un système et vérifier la conformité d'une source d'alimentation aux limites spécifiées par la norme EN50160 ou par l'utilisateur. Les résultats s'affichent sur un seul écran, avec des barres de couleur indiquant clairement les paramètres se trouvant hors des limites.

L'aperçu du System-Monitor permet de vérifier instantanément si les paramètres de tension, d'harmoniques, de papillotement, de fréquence, ainsi que le nombre de creux et pics de tension, se trouvent dans les limites définies. Tous les événements hors limites sont repris dans une liste détaillée.

La fonction d'enregistrement permet de sélectionner les mesures dont vous avez besoin et d'obtenir une analyse instantanée de paramètres choisis.

Mesurer et enregistrer la puissance (W), VA, VAR et la consommation énergétique.

Repérage des harmoniques jusqu’au 50e rang, mesure et enregistrement de la distorsion harmonique totale (THD) conformément à la norme IEC61000-4-7.
