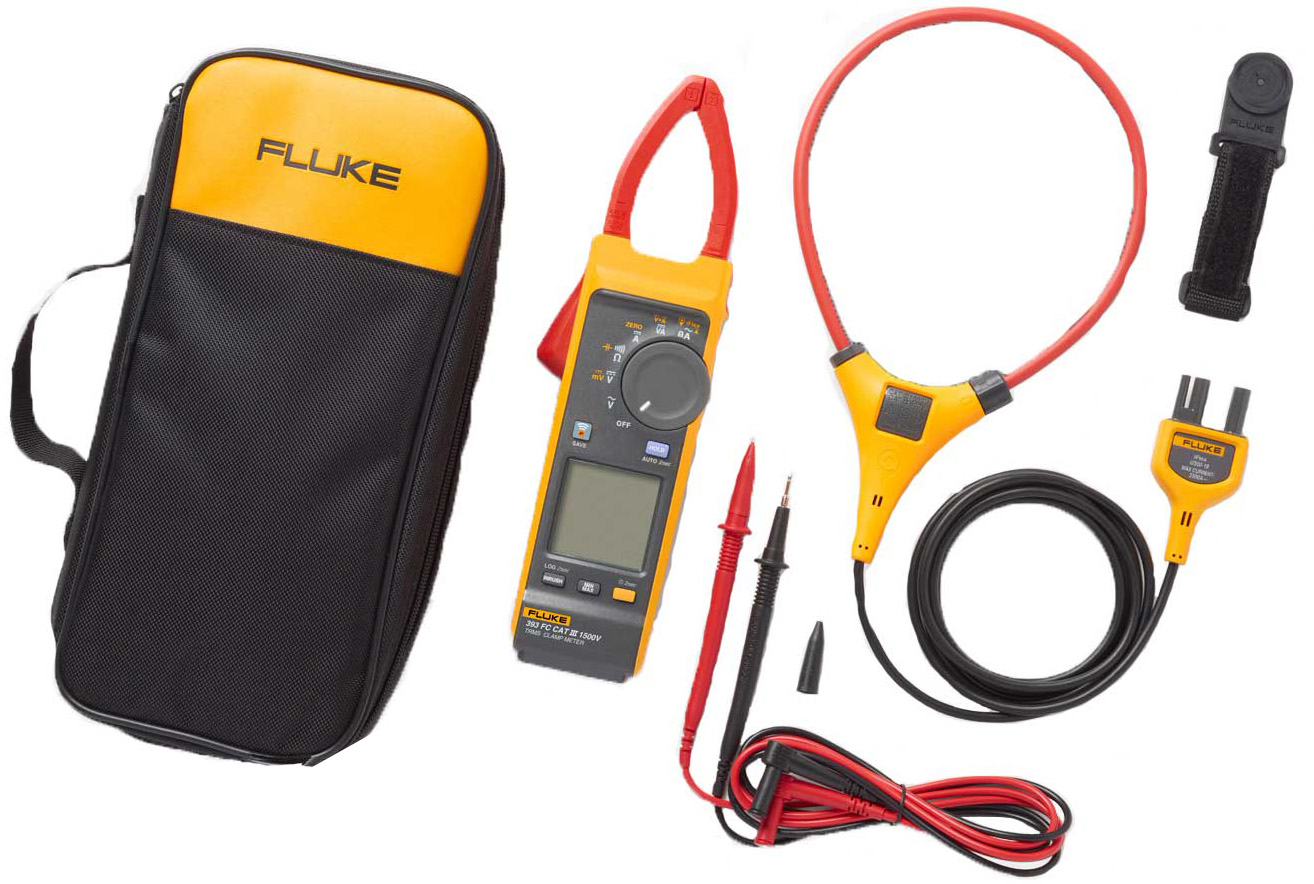

Idéale pour les techniciens qui travaillent dans des environnements c.c. présentant des tensions possibles de 1500 V, cette pince ampèremétrique à valeurs efficaces réelles est dotée d'une mâchoire mince pour permettre l'accès à des boîtiers de combinaison encombrés et est homologué IP54 pour le travail à l'extérieur. De plus, cet appareil de mesure est doté d'une sonde de courant flexible qui prolonge les mesures de courant c.a. jusqu'à concurrence de 2500 A.
Idéale pour les techniciens qui travaillent dans des environnements c.c. présentant des tensions possibles de 1500 V, cette pince ampèremétrique à valeurs efficaces réelles est dotée d'une mâchoire mince pour permettre l'accès à des boîtiers de combinaison encombrés et est homologué IP54 pour le travail à l'extérieur. De plus, cet appareil de mesure est doté d'une sonde de courant flexible qui prolonge les mesures de courant c.a. jusqu'à concurrence de 2500 A.
Validez la tension et le courant d'un panneau individuel ou d'une série de panneaux dans un réseau PV en connectant en toute sécurité les fils d'essai MC4 à la pince ampèremétrique. Accédez aux câbles dans des boîtes de combinaison bondées grâce à la mâchoire fine de cette pince. De plus, les fils d'essai de cette trousse ont des capacités d'alignement qui permettent au système de rester en ligne et de générer de l'énergie tout en testant sans avoir à percer la ligne.
Caractéristiques
Applications
| Tension DC | Plage: 600 à 1500 V Résolution: 0.1 V (≤ 600 V)1 V (≤1500 V) Précision: 1% RD + 5 chiffres |
| mV DC | Plage: 500 mV Résolution: 0.1 mV Précision: 1% RD + 5 chiffres |
| Fréquence d'ampérage : mâchoire | Plage: 5 à 500 Hz Résolution: 0.1 Hz Précision: 0.5% RD + 5 chiffres Niveau de déclenchement: 5 à 10 Hz, ≥ 10 A, 10 à 100 Hz, ≥ 5 A, 100 à 500 Hz, ≥ 10 A |
| Fréquence d'ampérage : sonde de courant flexible | Plage: 5 à 500 Hz Résolution: 0.1 Hz Précision 0.5% RD + 5 chiffres Niveau de déclenchement: 5 Hz à 20 Hz, ≥ 25 A, 20 à 100 Hz, ≥ 20 A, 100 à 500 Hz, ≥ 25 A |
| Fréquence de tension | Plage: 5 à 500 Hz Résolution: 0.1 Hz Précision: 0.5% RD + 5 chiffres Niveau de déclenchement: 5 à 20 Hz, ≥ 5 V, 20 à 100 Hz, ≥ 5 V, 100 à 500 Hz, ≥ 10 V |
| Alimentation DC | Plage: 600 kVA (plage 600 V DC) à 1500 kVA (plage 1500 V DC) Résolution: 0.1 kVA à 1 kVA Précision: 2% RD + 2 kVA 2% RD + 20 kVA |
| Résistance | Plage: 600 Ω, 6000 Ω, 60 kΩ Résolution: 0.1 Ω (≤ 600 Ω), 1 Ω (≤ 6000 Ω), 0.01 kΩ (≤ 60 kΩ) Précision: 1% RD + 5 chiffre |
| Capacité | Plage: 100 μF à 1000 μF Résolution: 0.1 uF (≤ 100,0 μF) à 1 uF (≤ 1000 μF) Précision: 1% RD + 5 chiffres Niveau de déclenchement du courant d'appel 5 A |
| Caractéristiques environnementales | Température de fonctionnement -10 to 50°C (14 to 122°F) Température de stockage De -40 to 60°C (-40 to 140°F) Humidité en fonctionnement Sans condensation (< 10°C/50°F) ≤ 90% d'humidité relative (10 et 30°C/entre 50 et 86°F); ≤ 75% d'humidité relative (entre 30 et 40°C/86 et 104°F); ≤ 45 % d'humidité relative (entre 40 et 50°C/104 et 122°F) Altitude de fonctionnement 2000 m; Altitude de stockage 12,000 m |
| Compatibilité électromagnétique (CEM) | CEI 61326-1 : Environnement électromagnétique portable ; CEI 61326-2-2 CISPR 11 : Groupe 1 classe A Groupe 1 : cet appareil a généré délibérément et/ou utilise une énergie en radiofréquence couplée de manière conductrice qui est nécessaire au fonctionnement interne de l'appareil même. Classe A : cet appareil peut être utilisé dans tout établissement non domestique et dans ceux directement connectés à un réseau d'alimentation basse tension qui alimente des bâtiments utilisés à des fins domestiques. Il peut y avoir des difficultés potentielles pour assurer la compatibilité électromagnétique dans d'autres environnements, en raison de perturbations conduites et rayonnées. Attention : Cet équipement n'est pas destiné à une utilisation dans des environnements résidentiels et peut ne pas fournir une protection adéquate pour la réception radio dans de tels environnements. |
| Sécurité | Généralités CEI 61010-1, degré de pollution 2 Mesure CEI 61010-2-032 : 1 500 V CAT III / 600 V CAT IV, CEI 61010-2-033 : 1500 V CAT III / 600 V CAT IV |
| Radio Sans Fil | Certification de fréquence radio ID FCC : T68-FBLE, IC : 6627A-FBLE Plage de fréquence radio sans fil 2400 MHz à 2 483,5 MHz Puissance de sortie < 100 mW |
| Dimensions | 281 x 84 x 49 mm (11.06 x 3.307 x 1.93") Ouverture de mâchoire: 34 mm (1.34") Diamètre de la sonde de courant flexible: 7.5 mm (0.29") Longueur de la sonde de courant flexible (de la tête au connecteur électronique): 1.8 m (0.07") |
| Poids | 1.15 lbs (520 g) |
Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le Fluke 393FC Pince ampèremétrique avec iFlex, CAT III 1500 V, 1500 V cc / 1000 V ca / 999.9 A (c.c. ou c.a.).
