Conduct energy studies and power quality logging with this advanced three-phase power logger. Automatically capture and log over 500 power quality parameters that offer more visibility into the data. In addition, this logger is compatible with Fluke Connect and includes current probes and a one-year Premium Care plan.
Conduct energy studies and power quality logging with this advanced three-phase power logger. Automatically capture and log over 500 power quality parameters that offer more visibility into the data. In addition, this logger is compatible with Fluke Connect and includes current probes and a one-year Premium Care plan.
Caractéristiques
Plus de visibilité, moins d'incertitude et de meilleures décisions en matière de qualité et de consommation d'énergie
La compatibilité avec l'application mobile Fluke Connect® et le logiciel de bureau vous permet d'obtenir les données dont vous avez besoin pour prendre des décisions cruciales en matière de qualité de l'énergie en temps réel. Outils de test idéaux pour réaliser des études énergétiques et un enregistrement de base de la qualité de l'énergie, les modèles 1736 et 1738 capturent et enregistrent automatiquement plus de 500 paramètres de qualité de l'énergie afin que vous ayez plus de visibilité sur les données dont vous avez besoin pour optimiser la fiabilité et les économies de votre système.
Une interface utilisateur optimisée, des sondes de courant flexibles et une fonction intelligente de vérification des mesures vous permettez de réduire les erreurs de mesure en vérifiant et en corrigeant numériquement les erreurs de connexion courantes, rendent la configuration plus facile encore, et réduisent l'incertitude des mesures. Accédez aux données et partagez-les à distance avec votre équipe via l'application Fluke Connect® afin de maintenir des distances de travail plus sûres et de prendre des décisions critiques en temps réel, réduisant ainsi le besoin d'équipement de protection, de visites sur site et de vérifications. Vous pouvez également tracer rapidement et facilement des graphiques et des diagrammes de mesures pour aider à identifier les problèmes et créer des rapports détaillés avec le progiciel Fluke Energy Analyze Plus inclus.
Enregistrer les paramètres les plus courants
Conçus pour mesurer les paramètres de puissance triphasée les plus critiques, le 1736 et 1738 peuvent enregistrer simultanément la tension efficace, le courant efficace, les événements de tension et de courant, le THD de tension et de courant, les harmoniques de tension et de courant jusqu'à la 50e harmonique, la puissance active, la puissance réactive, le facteur de puissance, l'énergie active, l'énergie réactive, et bien plus encore. Avec une mémoire suffisante pour plus d'un an d'enregistrement de données, le 1736 et 1738 peuvent découvrir des problèmes intermittents ou difficiles à trouver qui pourraient autrement passer inaperçus.
Enregistrement complet
Plus de 20 sessions d'enregistrement distinctes peuvent être stockées sur les instruments. En fait, toutes les valeurs mesurées sont automatiquement enregistrées, de sorte que vous ne perdez jamais les tendances des mesures. Elles peuvent même être examinées pendant les sessions d'enregistrement et avant d'être téléchargées pour une analyse en temps réel.
Applications
Facile à utiliser
Les quatre sondes de courant sont connectées séparément; l'instrument détecte automatiquement les sondes et les met à l'échelle. Les sondes de courant minces sont conçues pour passer facilement à travers un espacement serré entre les conducteurs et sont facilement réglées au 150 ou 1500 A pour une précision élevée dans presque toutes les applications. La fonction intelligente de vérification de la connexion de l'instrument vérifie automatiquement que l'instrument est correctement connecté et peut corriger numériquement les problèmes de connexion courants sans avoir à déconnecter les cordons de mesure.
Le bloc d'alimentation amovible peut être alimenté de manière pratique et sûre directement à partir du circuit mesuré - plus besoin de chercher des prises de courant ou d'utiliser plusieurs rallonges jusqu'à l'emplacement de l'enregistrement.
Le téléchargement de données ne peut être ni plus simple ni plus flexible

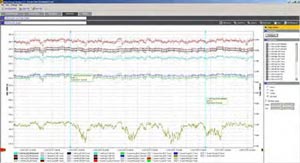

Analyse et rapports
La capture des données enregistrées n'est qu'une partie de la tâche. Ensuite, vous devez créer des informations et des rapports utiles qui peuvent être facilement partagés et compris par votre organisation ou vos clients. Le logiciel Fluke Energy Analyze Plus rend cette tâche aussi simple que possible. Grâce à de puissants outils d'analyse et à la possibilité de créer des rapports personnalisés en quelques minutes, vous serez en mesure de communiquer vos résultats et de résoudre rapidement les problèmes afin d'optimiser la fiabilité et les économies du système.
Réduisez les dépenses imprévues et tirez le meilleur parti de vos outils
Lorsque vous investissez dans un équipement de qualité pour accomplir votre travail, vous voulez que votre investissement soit rentable le maximum possible.
Fluke Premium Care offre une couverture supérieure à la garantie originale de votre outil, vous n'avez donc pas à vous soucier des temps d'arrêt imprévus causés par des équipements de test, ou par des accessoires ou des outils endommagés nécessitant un étalonnage ou une réparation. C'est facile aussi! Vous recevrez votre produit avec les renseignements et les détails de l'enregistrement. C'est tout, vous êtes couvert!
Études de charge: vérifier la capacité du système électrique avant d'ajouter des charges

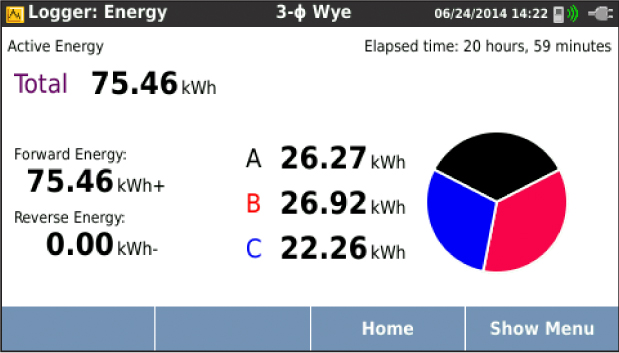

Évaluations de l'énergie: quantifier la consommation d'énergie avant et après les améliorations, afin de justifier les dispositifs d'économie d'énergie
Réalisez plusieurs recherches avec un seul instrument; téléchargez pendant que les recherches sont en cours via une clé USB ou l'application mobile Fluke Connect.
Convient aux études de charge NEC 220
Mesures des harmoniques: mettre en évidence les problèmes d'harmoniques susceptibles d'endommager ou de perturber les équipements essentiels
Découvrez la source de distorsion de tension et de courant qui peut affecter votre équipement

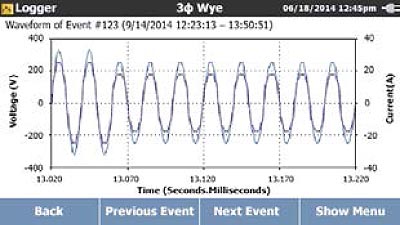

Prise de tension et d'actualité: surveiller les creux, les houles et les courants d'appel qui provoquent de faux réenclenchements ou des déclenchements intempestifs de disjoncteurs
Capture les événements de tension et les courants d'appel avec des seuils prédéfinis
Enregistrer les paramètres les plus courants
Conçu pour mesurer les paramètres d'alimentation triphasés les plus critiques, cet enregistreur d'énergie peut enregistrer simultanément la tension efficace, le courant efficace, les événements de tension et de courant, le THD de tension et de courant, les harmoniques de tension et de courant jusqu'à la 50e harmonique, la puissance active, la puissance réactive, le facteur de puissance, l'énergie active, l'énergie réactive, et bien plus encore. Avec une mémoire suffisante pour plus d'un an d'enregistrement de données, cet enregistreur d'énergie triphasé peut mettre en évidence des problèmes intermittents ou difficiles à trouver qui auraient pu passer inaperçus.
Grâce à une configuration simple, tous les paramètres de mesure disponibles sont automatiquement sélectionnés pendant l'enregistrement, ce qui vous permet d'être sûr d'obtenir les données dont vous avez besoin, avant même de savoir que vous en avez besoin.
| Précision | |
| Tension | Gamme: 1000 V Résolution maximale: 0.1 V Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±(0.2% + 0.01%) |
| Actuel (i17xx-flex 1500 12") | Gamme: 150, 1500 A Résolution: 0.1, 1 A Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle), ±(1% + 0.02%) |
| Fréquence | Gamme: 42.5 to 69 Hz Résolution maximale: 0.01 Hz Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±(0.1%) |
| Entrée Aux | Gamme: ±10 V DC Résolution maximale: 0.1 mV Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±(0.2% + 0.02%) |
| Tension minimale/maximale | Gamme: 1000 V Résolution maximale: 0.1 V Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±(1% + 0.1%) |
| Courant minimal/maximal | Gamme: Défini par l'accessoire Résolution maximale: Défini par l'accessoire Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±(5% + 0.2%) |
| THD sur tension | Gamme: 1000% Résolution maximale: 0.1% Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±0.5 |
| THD sur tension | Gamme: 1000% Résolution maximale: 0.1% Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±0.5 |
| Harmoniques de tension 2e ...50e | Gamme: 1000 V Résolution maximale: 0.1 V Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ≥10 V: ±5% of reading, <10 V: ±0.5 V |
| Harmoniques de courant 2e ...50e | Gamme: Défini par l'accessoire Résolution maximale: Défini par l'accessoire Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ≥3% of current range: ±5% of reading, <3% of current range: ±0.15% of range |
| Déséquilibre | Gamme: 100% Résolution maximale: 0.1% Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±0.2 |
| Alimentation électrique | |
| Gamme de tension | 100 à 500 V en utilisant l'entrée de la fiche de sécurité lors de l'alimentation par le circuit de mesure 100 à 240 V à l'aide d'un cordon d'alimentation standard (IEC 60320 C7) |
| Consommation d'énergie | Maximum 50 VA (maximum 15 VA en cas d'alimentation par l'entrée IEC 60320) |
| Efficacité | ≥68.2% (conformément aux réglementations en matière d'efficacité énergétique) |
| Consommation maximale à vide | <0.3 W uniquement en cas d'alimentation par l'entrée IEC 60320 |
| Fréquence du réseau électrique | 50/60 Hz ± 15% |
| Pile | Li-ion 3.7 V, 9.25 Wh, remplaçable par le client |
| Durée de fonctionnement sur piles | Quatre heures en mode de fonctionnement standard, jusqu'à 5.5 heures en mode d'économie d'énergie |
| Temps de chargement | <6 heures |
| Acquisition de données | |
| Resolution | Échantillonnage synchrone à 16 bits |
| Fréquence d'échantillonnage | 10.24 kHz à 50/60 Hz, synchronisé au réseau électrique |
| Fréquence des signaux d'entrée | 50/60 Hz (42.5 à 69 Hz) |
| Types de circuits | 1-ø, 1-ø IT, phase fractionnée, 3-ø delta, 3-ø wye, 3-ø wye IT, 3-ø wye équilibré, 3-ø Aron/Blondel (2-élément delta), 3-ø branche ouverte delta, courants uniquement (études de charge) |
| Stockage des données | Mémoire flash interne (non remplaçable par l'utilisateur) |
| Taille de mémoire | Typiquement 10 sessions d'enregistrement de 8 semaines avec des intervalles d'une minute et 500 événements |
| Intervalle de base | |
| Paramètres mesurés | Tension, courant, aux, fréquence, THD V, THD A, puissance, facteur de puissance, puissance fondamentale, DPF, énergie |
| Intervalle de calcul de la moyenne | Sélectionnable par l'utilisateur: 1, 5, 10 et 30 secondes et 1, 5, 10, 15 et 30 minutes |
| Temps de calcul de la moyenne aux Valeurs minimales/maximales | Tension, courant: Cycle complet RMS mis à jour tous les demi-cycles (URMS1/2 selon IEC61000-4-30) Aux, Puissance: 200 ms |
| Intervalle de demande (mode compteur d'énergie) | |
| Paramètres mesurés | Énergie (Wh, varh, VAh), PF, demande maximale, coût de l'énergie |
| Intervalle | Sélectionnable par l'utilisateur: 5, 10, 15, 20 et 30 minutes, arrêt |
| Mesures de la qualité de l'énergie | |
| Paramètre mesuré | Tension, fréquence, déséquilibre, harmoniques de tension, THD V, courant, harmoniques, THD A, TDD |
| Intervalle de calcul de la moyenne | 10 minutes |
| Harmoniques individuelles | 2e ...50e harmonique |
| Distorsion harmonique totale | Calculé sur 50 harmoniques |
| Evénements | Tension: creux, bosses, interruptions, courant: courant d'appel |
| Enregistrements déclenchés | Valeur efficace du cycle complet actualisée tous les demi-cycles de la tension et du courant (Urms1/2 selon IEC61000-4-30) Forme d'onde de la tension et du courant |
| Conformité aux normes | |
| Harmoniques | IEC 61000-4-7: Classe 1 IEEE 519 (harmoniques à court terme) |
| Qualité de l'énergie | IEC 61000-4-30 Classe S, IEC62586-1 (PQI-S dispositif) |
| Puissance | IEEE 1459 |
| Conformité de la qualité de l'énergie | EN50160 (pour les paramètres mesurés) |
| Interfaces | |
| USB-A | Transfert de fichiers via une clé USB, mise à jour du micrologiciel, courant d'alimentation maximal: 120 mA |
| WiFi | Transfert de fichiers via une clé USB, mise à jour du micrologiciel, courant d'alimentation maximal: 120 mA |
| Bluetooth | Lecture des données de mesure auxiliaires à partir des modules de la série Fluke Connect® 3000 (nécessite le 1738 ou l'option de mise à niveau 1736) |
| USB-Mini | Téléchargement des données de l'appareil vers l'ordinateur |
| Entrées de tension | |
| Nombre d'entrées | 4 (3 phases et neutre) |
| Tension d'entrée maximale | 1000 Vrms, CF 1.7 |
| Impédance d'entrée | 10 MΩ |
| Largeur de bande | 42.5 Hz à 3.5 kHz |
| Mise à l'échelle | 1:1 et variable |
| Catégorie de mesure | 1000 V CAT III/600 V CAT IV |
| Entrées actuelles | |
| Nombre d'entrées | 4, mode sélectionné automatiquement pour le capteur fixé |
| Tension d'entrée | Entrée de la pince: 500/50 mVrms; CF 2.8 |
| Entrée de la bobine de Rogowski | 150/15 mVrms à 50 Hz, 180/18 mVrms à 60 Hz; CF 4; tous à la portée nominale de la sonde |
| Gamme | 1 à 150/10 A à 1500 A avec une fine sonde de courant flexible i17XX-flex1500 12" 3 à 300/30 A à 3000 A avec une fine sonde de courant flexible i17XX-flex3000 24" 6 à 600/60 A à 6000 A avec une fine sonde de courant flexible i17XX-flex6000 36" 40 mA à 4/0.4 A à 40 A avec pince 40 A i40s-EL |
| Largeur de bande | 42.5 Hz à 3.5 kHz |
| Mise à l'échelle | 1:1 et variable |
| Entrées auxiliaires | |
| Nombre d'entrées | 2 |
| Gamme d'entrée | 0 to ±10 V CC, 1 lecture/s |
| Facteur d'échelle | Format: mx + b (gain et décalage) configurable par l'utilisateur |
| Unités affichées | Configurable par l'utilisateur (7 caractères, par exemple, °C, psi, ou m/s) |
| Connexion sans fil | |
| Nombre d'entrées | 2 |
| Modules supportés | Fluke Connect® série 3000 |
| Acquisition | 1 lecture/s |
| Spécifications environnementales | |
| Température de fonctionnement | -10 à 50°C (14 à 122°F)) |
| Température de stockage | De -20 à 60°C (-4 à 140°F) Avec piles: -20 à 50°C (-4 à 122°F) |
| Humidité de fonctionnement | 10 à 30°C (50 à 86°F) maximum 95% RH 30 à 40°C (86 à 104°F) maximum 75% HR 40 à 50°C (104 à 122°F) maximum 45% RH |
| Altitude de fonctionnement | 2000 m (6561.68') (jusqu'à 4000 m (13123.36') déclasser à 1000 V CAT II/600 V CAT III/300 V CAT IV) |
| Altitude de stockage | 12,000 m (39,370.079') |
| Enceinte | IP50 conformément à la norme EN60529 |
| Vibration | MIL-T-28800E, Type 3, Classe III, Style B |
| Sécurité | IEC 61010-1 IEC Entrée secteur: Catégorie de surtension II, degré de pollution 2 Bornes de tension: Catégorie de surtension IV, degré de pollution 2 IEC 61010-2-031: CAT IV 600 V/CAT III 1000 V |
| Compatibilité électromagnétique (CEM) | EN 61326-1: Industriel CISPR 11: Groupe 1, Classe A Corée (KCC): Équipement de classe A (équipement industriel de radiodiffusion et de communication) États-Unis (FCC): 47 CFR 15 subpart B. Ce produit est considéré comme un appareil exempté conformément à la clause 15.103 |
| Coefficient de température | 0.1 x spécification de précision/°C |
| Spécifications générales | |
| Écran DEL couleur | 109.22 mm (4.3") matrice active TFT, 480 x 272 pixels, écran tactile résistif |
| Protection contre les manipulations | Fente de verrouillage Kensington |
| Dimensions | Instrument: 19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2") Alimentation électrique: 13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8") Instrument avec alimentation électrique: 19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5") |
| Poids | Instrument: 1.1 kg (2.5 lbs) Alimentation électrique: 400 g (0.9 lbs) |
Les ingénieurs de Fluke ont mis au point une infrastructure et un outil mobile innovant qui aide à résoudre les problèmes quotidiens, en vous permettant de documenter instantanément les mesures, de récupérer les données historiques et de partager les mesures en direct avec votre équipe. Le tout géré par le téléphone mobile Android&trade ; ou iOS que vous possédez déjà.
Fluke Connect avec l'appel vidéo ShareLive™ est le seul système de mesure sans fil qui vous permet de rester en contact avec toute votre équipe sans quitter le terrain. L'application mobile Fluke Connect fonctionne avec plus de 20 produits Fluke différents, soit la plus grande suite d'outils de test connectés au monde.
Prenez les meilleures décisions plus rapidement que jamais en consultant les mesures de température, de mécanique, d'électricité et de vibration pour chaque appareil en un seul endroit. Commencez à gagner du temps et à augmenter votre productivité.
Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le Fluke 1738/FPC Advanced Three-Phase Power Logger with one-year Premium Care and current probes.
Études de charge: vérifier la capacité du système électrique avant d'ajouter des charges
Évaluations de l'énergie: quantifier la consommation d'énergie avant et après les améliorations, afin de justifier les dispositifs d'économie d'énergie
Réalisez plusieurs recherches avec un seul instrument; téléchargez pendant que les recherches sont en cours via une clé USB ou l'application mobile Fluke Connect.
Convient aux études de charge NEC 220
Mesures des harmoniques: mettre en évidence les problèmes d'harmoniques susceptibles d'endommager ou de perturber les équipements essentiels
Découvrez la source de distorsion de tension et de courant qui peut affecter votre équipement
Prise de tension et d'actualité: surveiller les creux, les houles et les courants d'appel qui provoquent de faux réenclenchements ou des déclenchements intempestifs de disjoncteurs
Capture les événements de tension et les courants d'appel avec des seuils prédéfinis
Enregistrer les paramètres les plus courants
Conçu pour mesurer les paramètres d'alimentation triphasés les plus critiques, cet enregistreur d'énergie peut enregistrer simultanément la tension efficace, le courant efficace, les événements de tension et de courant, le THD de tension et de courant, les harmoniques de tension et de courant jusqu'à la 50e harmonique, la puissance active, la puissance réactive, le facteur de puissance, l'énergie active, l'énergie réactive, et bien plus encore. Avec une mémoire suffisante pour plus d'un an d'enregistrement de données, cet enregistreur d'énergie triphasé peut mettre en évidence des problèmes intermittents ou difficiles à trouver qui auraient pu passer inaperçus.
Grâce à une configuration simple, tous les paramètres de mesure disponibles sont automatiquement sélectionnés pendant l'enregistrement, ce qui vous permet d'être sûr d'obtenir les données dont vous avez besoin, avant même de savoir que vous en avez besoin.
| Précision | |
| Tension | Gamme: 1000 V Résolution maximale: 0.1 V Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±(0.2% + 0.01%) |
| Actuel (i17xx-flex 1500 12") | Gamme: 150, 1500 A Résolution: 0.1, 1 A Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle), ±(1% + 0.02%) |
| Fréquence | Gamme: 42.5 to 69 Hz Résolution maximale: 0.01 Hz Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±(0.1%) |
| Entrée Aux | Gamme: ±10 V DC Résolution maximale: 0.1 mV Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±(0.2% + 0.02%) |
| Tension minimale/maximale | Gamme: 1000 V Résolution maximale: 0.1 V Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±(1% + 0.1%) |
| Courant minimal/maximal | Gamme: Défini par l'accessoire Résolution maximale: Défini par l'accessoire Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±(5% + 0.2%) |
| THD sur tension | Gamme: 1000% Résolution maximale: 0.1% Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±0.5 |
| THD sur tension | Gamme: 1000% Résolution maximale: 0.1% Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±0.5 |
| Harmoniques de tension 2e ...50e | Gamme: 1000 V Résolution maximale: 0.1 V Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ≥10 V: ±5% of reading, <10 V: ±0.5 V |
| Harmoniques de courant 2e ...50e | Gamme: Défini par l'accessoire Résolution maximale: Défini par l'accessoire Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ≥3% of current range: ±5% of reading, <3% of current range: ±0.15% of range |
| Déséquilibre | Gamme: 100% Résolution maximale: 0.1% Précision intrinsèque aux conditions de référence (% de la lecture + % de la pleine échelle): ±0.2 |
| Alimentation électrique | |
| Gamme de tension | 100 à 500 V en utilisant l'entrée de la fiche de sécurité lors de l'alimentation par le circuit de mesure 100 à 240 V à l'aide d'un cordon d'alimentation standard (IEC 60320 C7) |
| Consommation d'énergie | Maximum 50 VA (maximum 15 VA en cas d'alimentation par l'entrée IEC 60320) |
| Efficacité | ≥68.2% (conformément aux réglementations en matière d'efficacité énergétique) |
| Consommation maximale à vide | <0.3 W uniquement en cas d'alimentation par l'entrée IEC 60320 |
| Fréquence du réseau électrique | 50/60 Hz ± 15% |
| Pile | Li-ion 3.7 V, 9.25 Wh, remplaçable par le client |
| Durée de fonctionnement sur piles | Quatre heures en mode de fonctionnement standard, jusqu'à 5.5 heures en mode d'économie d'énergie |
| Temps de chargement | <6 heures |
| Acquisition de données | |
| Resolution | Échantillonnage synchrone à 16 bits |
| Fréquence d'échantillonnage | 10.24 kHz à 50/60 Hz, synchronisé au réseau électrique |
| Fréquence des signaux d'entrée | 50/60 Hz (42.5 à 69 Hz) |
| Types de circuits | 1-ø, 1-ø IT, phase fractionnée, 3-ø delta, 3-ø wye, 3-ø wye IT, 3-ø wye équilibré, 3-ø Aron/Blondel (2-élément delta), 3-ø branche ouverte delta, courants uniquement (études de charge) |
| Stockage des données | Mémoire flash interne (non remplaçable par l'utilisateur) |
| Taille de mémoire | Typiquement 10 sessions d'enregistrement de 8 semaines avec des intervalles d'une minute et 500 événements |
| Intervalle de base | |
| Paramètres mesurés | Tension, courant, aux, fréquence, THD V, THD A, puissance, facteur de puissance, puissance fondamentale, DPF, énergie |
| Intervalle de calcul de la moyenne | Sélectionnable par l'utilisateur: 1, 5, 10 et 30 secondes et 1, 5, 10, 15 et 30 minutes |
| Temps de calcul de la moyenne aux Valeurs minimales/maximales | Tension, courant: Cycle complet RMS mis à jour tous les demi-cycles (URMS1/2 selon IEC61000-4-30) Aux, Puissance: 200 ms |
| Intervalle de demande (mode compteur d'énergie) | |
| Paramètres mesurés | Énergie (Wh, varh, VAh), PF, demande maximale, coût de l'énergie |
| Intervalle | Sélectionnable par l'utilisateur: 5, 10, 15, 20 et 30 minutes, arrêt |
| Mesures de la qualité de l'énergie | |
| Paramètre mesuré | Tension, fréquence, déséquilibre, harmoniques de tension, THD V, courant, harmoniques, THD A, TDD |
| Intervalle de calcul de la moyenne | 10 minutes |
| Harmoniques individuelles | 2e ...50e harmonique |
| Distorsion harmonique totale | Calculé sur 50 harmoniques |
| Evénements | Tension: creux, bosses, interruptions, courant: courant d'appel |
| Enregistrements déclenchés | Valeur efficace du cycle complet actualisée tous les demi-cycles de la tension et du courant (Urms1/2 selon IEC61000-4-30) Forme d'onde de la tension et du courant |
| Conformité aux normes | |
| Harmoniques | IEC 61000-4-7: Classe 1 IEEE 519 (harmoniques à court terme) |
| Qualité de l'énergie | IEC 61000-4-30 Classe S, IEC62586-1 (PQI-S dispositif) |
| Puissance | IEEE 1459 |
| Conformité de la qualité de l'énergie | EN50160 (pour les paramètres mesurés) |
| Interfaces | |
| USB-A | Transfert de fichiers via une clé USB, mise à jour du micrologiciel, courant d'alimentation maximal: 120 mA |
| WiFi | Transfert de fichiers via une clé USB, mise à jour du micrologiciel, courant d'alimentation maximal: 120 mA |
| Bluetooth | Lecture des données de mesure auxiliaires à partir des modules de la série Fluke Connect® 3000 (nécessite le 1738 ou l'option de mise à niveau 1736) |
| USB-Mini | Téléchargement des données de l'appareil vers l'ordinateur |
| Entrées de tension | |
| Nombre d'entrées | 4 (3 phases et neutre) |
| Tension d'entrée maximale | 1000 Vrms, CF 1.7 |
| Impédance d'entrée | 10 MΩ |
| Largeur de bande | 42.5 Hz à 3.5 kHz |
| Mise à l'échelle | 1:1 et variable |
| Catégorie de mesure | 1000 V CAT III/600 V CAT IV |
| Entrées actuelles | |
| Nombre d'entrées | 4, mode sélectionné automatiquement pour le capteur fixé |
| Tension d'entrée | Entrée de la pince: 500/50 mVrms; CF 2.8 |
| Entrée de la bobine de Rogowski | 150/15 mVrms à 50 Hz, 180/18 mVrms à 60 Hz; CF 4; tous à la portée nominale de la sonde |
| Gamme | 1 à 150/10 A à 1500 A avec une fine sonde de courant flexible i17XX-flex1500 12" 3 à 300/30 A à 3000 A avec une fine sonde de courant flexible i17XX-flex3000 24" 6 à 600/60 A à 6000 A avec une fine sonde de courant flexible i17XX-flex6000 36" 40 mA à 4/0.4 A à 40 A avec pince 40 A i40s-EL |
| Largeur de bande | 42.5 Hz à 3.5 kHz |
| Mise à l'échelle | 1:1 et variable |
| Entrées auxiliaires | |
| Nombre d'entrées | 2 |
| Gamme d'entrée | 0 to ±10 V CC, 1 lecture/s |
| Facteur d'échelle | Format: mx + b (gain et décalage) configurable par l'utilisateur |
| Unités affichées | Configurable par l'utilisateur (7 caractères, par exemple, °C, psi, ou m/s) |
| Connexion sans fil | |
| Nombre d'entrées | 2 |
| Modules supportés | Fluke Connect® série 3000 |
| Acquisition | 1 lecture/s |
| Spécifications environnementales | |
| Température de fonctionnement | -10 à 50°C (14 à 122°F)) |
| Température de stockage | De -20 à 60°C (-4 à 140°F) Avec piles: -20 à 50°C (-4 à 122°F) |
| Humidité de fonctionnement | 10 à 30°C (50 à 86°F) maximum 95% RH 30 à 40°C (86 à 104°F) maximum 75% HR 40 à 50°C (104 à 122°F) maximum 45% RH |
| Altitude de fonctionnement | 2000 m (6561.68') (jusqu'à 4000 m (13123.36') déclasser à 1000 V CAT II/600 V CAT III/300 V CAT IV) |
| Altitude de stockage | 12,000 m (39,370.079') |
| Enceinte | IP50 conformément à la norme EN60529 |
| Vibration | MIL-T-28800E, Type 3, Classe III, Style B |
| Sécurité | IEC 61010-1 IEC Entrée secteur: Catégorie de surtension II, degré de pollution 2 Bornes de tension: Catégorie de surtension IV, degré de pollution 2 IEC 61010-2-031: CAT IV 600 V/CAT III 1000 V |
| Compatibilité électromagnétique (CEM) | EN 61326-1: Industriel CISPR 11: Groupe 1, Classe A Corée (KCC): Équipement de classe A (équipement industriel de radiodiffusion et de communication) États-Unis (FCC): 47 CFR 15 subpart B. Ce produit est considéré comme un appareil exempté conformément à la clause 15.103 |
| Coefficient de température | 0.1 x spécification de précision/°C |
| Spécifications générales | |
| Écran DEL couleur | 109.22 mm (4.3") matrice active TFT, 480 x 272 pixels, écran tactile résistif |
| Protection contre les manipulations | Fente de verrouillage Kensington |
| Dimensions | Instrument: 19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2") Alimentation électrique: 13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8") Instrument avec alimentation électrique: 19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5") |
| Poids | Instrument: 1.1 kg (2.5 lbs) Alimentation électrique: 400 g (0.9 lbs) |

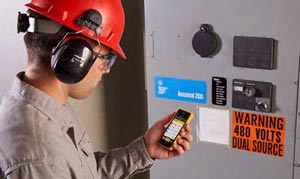

Les ingénieurs de Fluke ont mis au point une infrastructure et un outil mobile innovant qui aide à résoudre les problèmes quotidiens, en vous permettant de documenter instantanément les mesures, de récupérer les données historiques et de partager les mesures en direct avec votre équipe. Le tout géré par le téléphone mobile Android&trade ; ou iOS que vous possédez déjà.
Fluke Connect avec l'appel vidéo ShareLive™ est le seul système de mesure sans fil qui vous permet de rester en contact avec toute votre équipe sans quitter le terrain. L'application mobile Fluke Connect fonctionne avec plus de 20 produits Fluke différents, soit la plus grande suite d'outils de test connectés au monde.
Prenez les meilleures décisions plus rapidement que jamais en consultant les mesures de température, de mécanique, d'électricité et de vibration pour chaque appareil en un seul endroit. Commencez à gagner du temps et à augmenter votre productivité.
Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le Fluke 1738/FPC Advanced Three-Phase Power Logger with one-year Premium Care and current probes.
