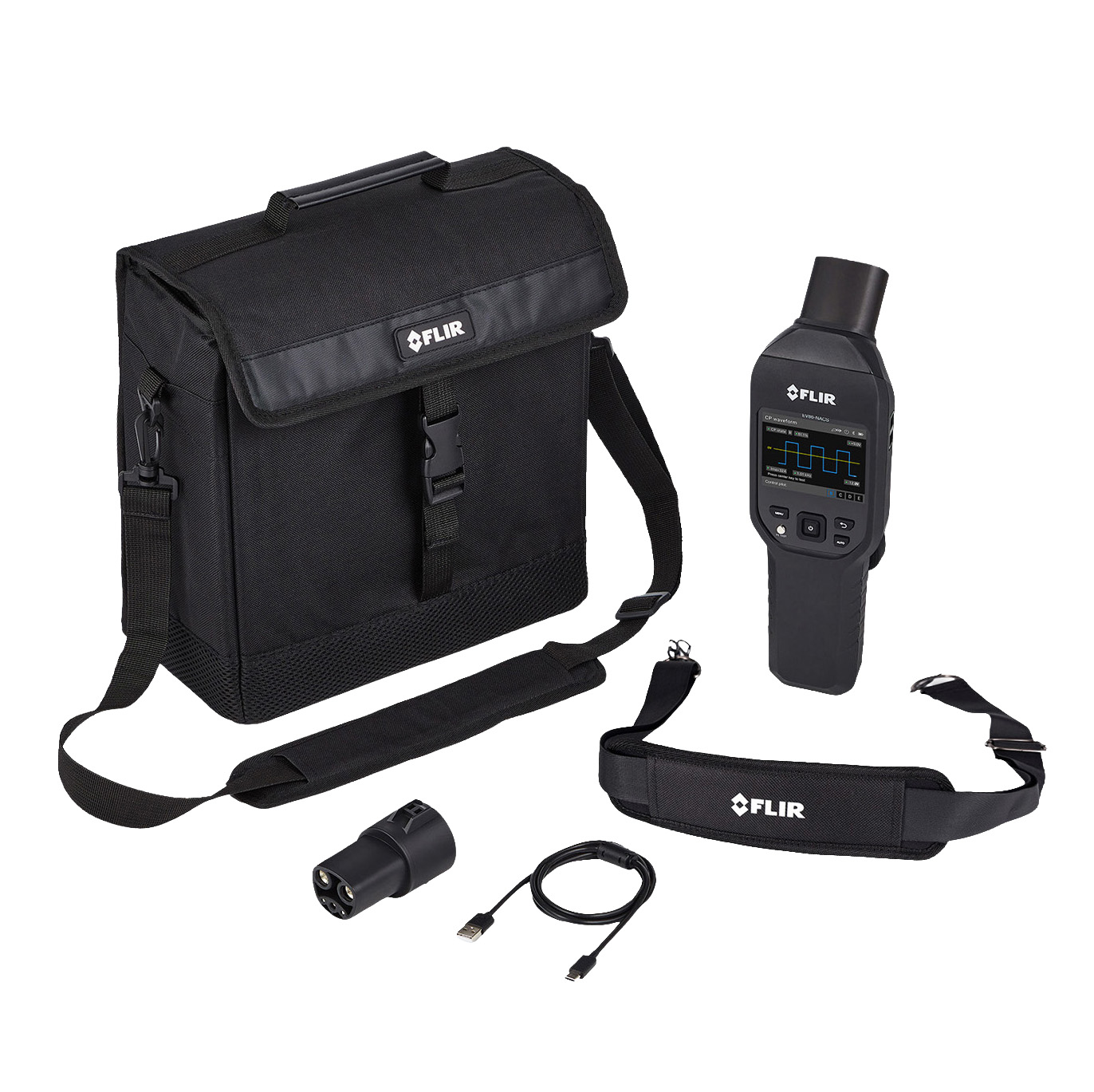

Conçu pour la mise en service des bornes de recharge pour VE, cet analyseur de borne de recharge pour VE vérifie le courant de déclenchement CCID, la sécurité de la mise à la terre de protection (PE) et simule les états du pilote de contrôle (CP) tout en mesurant les formes d'onde CP pour diagnostiquer les défaillances de l'EVSE. De plus, il se connecte de manière transparente à l'application MeterlinkMC, permettant le transfert de données et la production de rapports pratiques. Il convient à l'installation, à l'entretien et à la validation de la performance du système.
Conçu pour la mise en service des bornes de recharge pour VE, cet analyseur de borne de recharge pour VE vérifie le courant de déclenchement CCID, la sécurité de la mise à la terre de protection (PE) et simule les états du pilote de contrôle (CP) tout en mesurant les formes d'onde CP pour diagnostiquer les défaillances de l'EVSE. De plus, il se connecte de manière transparente à l'application MeterlinkMC, permettant le transfert de données et la production de rapports pratiques. Il convient à l'installation, à l'entretien et à la validation de la performance du système.
Caractéristiques
Applications
| Contact PE/Pré-test | Gamme: 50 V CA/CC Précision: ±2.0%, succès/échec à plus de 50 V CA/CC entre le conducteur PE et le capteur tactile |
| Caractéristiques électriques d'entrée | 1 Φ: 250 V maximum, 2 Φ: 300 V maximum, 50/60 Hz, maximum 10 A |
| Tension principale | Gamme: 300 V Précision: ±2.0% |
| Fréquence | Gamme: 2 kHz Précision: ±1 Hz |
| Cycle de service | Gamme: 100% Précision: ±5 chiffres |
| Indication d'état PP | Non connecté, connecté, connecté + verrouillage |
| Indication du courant de charge maximal | 13 A, 20 A, 32 A, 63 A |
| Simulation d'état CP et forme d'onde | A (déconnecté), B (connecté), C (en charge), D (en charge avec ventilation), E (erreur survenue), F (erreur survenue) |
| Indication de phase de tension | L1, L2, PE, N |
| CCID | Courant et temps de déclenchement: Gamme: 21 mA CA, 5.59 s Précision ±2.0% Gamme: 6 mA CA, 5.59 s pour moins de 1.2 s Précision: ±1.0% Courant de rampe (0°, 180°): Gamme: 6 mA CA par incréments de 0.5 mA toutes les 100 ms en 1.2 s; 20 mA CA par incréments de 1 mA toutes les 100 ms en 2 s Précision: ±2.0% |
| Impédance de boucle | Gamme: 2.000 kΩ Précision: ±1.0% |
| Éléments de test automatique | Test de contact PE, interface EVSE, test CCID et test d'impédance de boucle dans le menu des réglages |
| Alimentation du système | Batterie: batterie au Li rechargeable Autonomie de la batterie: 12 heures en continu Arrêt automatique: après environ 15 minutes d'inactivité |
| Affichage | 8.89 cm (3.5") ACL-TFT |
| Connecteur (intégré) | Connecteur pour station NACS |
| Convertisseur accessoire | NACS vers SAE J1772 Type 1 |
| Cote de catégorie | CAT II-300 V |
| Certifications | Certifications: ETL, CE, FCC Normes de sécurité: IEC 61010-1, CAT II-300 V Normes CEM: EN61326-1 |
| Connectivité | Technologie sans fil: Bluetooth BLE Protocole de communication: Meterlink Portée Bluetooth: 10 m (32') |
| Conditions environnementales | Température ambiante de fonctionnement et HR: -10 à 30°C (14 à 86°F), <85% HR 30 à 40°C (86 à 104°F), <75% HR 40 à 50°C (104 à 122°F), <45% HR Température de stockage et HR: -20 à 60°C (-4 à 140°F), 0 à 80% HR Altitude de fonctionnement: 2000 m (6560') Degré de pollution: 2 |
| Dimensions | 29.6 x 9.35 x 5 cm (11.6 x 3.68 x 2") |
| Poids | 760 g (1.7 lbs) |
