Réduisez les temps de test et améliorez la conception des produits pour l'évaluation électronique des cartes et des appareils grâce à cette solution abordable. Le capteur IR 320 x 240 offre 76 800 points de mesure de température sans contact. Doté d'un écran DEL 3" dynamique et d'un champ de vision de 45 ¡.
Réduisez les temps de test et améliorez la conception des produits pour l'évaluation électronique des cartes et des appareils grâce à cette solution abordable. Le capteur IR 320 x 240 offre 76 800 points de mesure de température sans contact. Doté d'un écran DEL 3" dynamique et d'un champ de vision de 45 ¡.
Caractéristiques
Applications

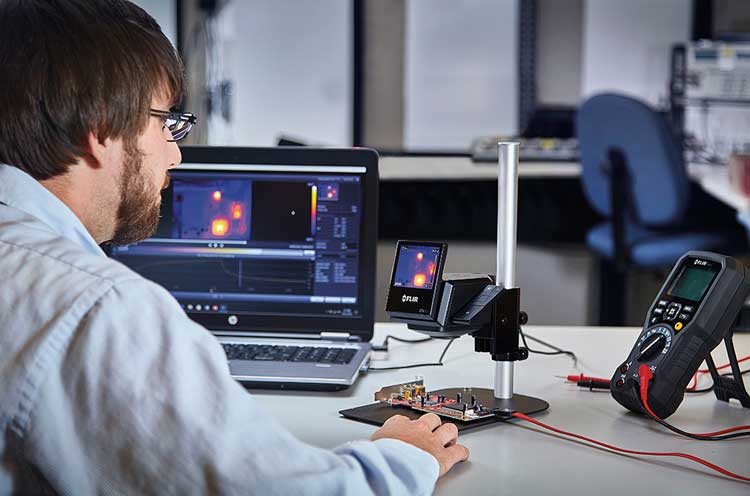

La FLIR ETS320 est une solution abordable qui réduit la durée des tests et améliore la conception des produits lors de l’évaluation des circuits et des dispositifs électroniques. Qu’il s’agisse d’un objectif de R&D ou de test de produits, les dégagements de chaleur peuvent constituer un indicateur important de l’état de fonctionnement d’un système. Le modèle ETS320 aide les ingénieurs et techniciens chargés des tests à recueillir des données fiables et précises en quelques secondes, puis à les analyser rapidement.
Le modèle FLIR ETS320 élimine la part de spéculation des tests thermiques, car il permet de découvrir rapidement les points chauds et les points de défaillance potentiels
Le modèle FLIR ETS320 favorise les améliorations de conception et réduit le temps de développement des produits, car il permet de détecter les imperfections de conception caractérisées par un dégagement de chaleur.
Le modèle ETS320 est conçu pour les tests avec les mains libres en laboratoire. Ses fonctionnalités simplifiées permettent de se concentrer sur le travail plutôt que sur les commandes de la caméra.
| Présentation du système | |
| Résolution IR | 320 x 240 (76,800 pixels) |
| Type de détecteur | Microbolomètre non refroidi |
| Gamme spectrale | 7,5 à 13,0 μm |
| Sensibilité thermique/NETD | <0.06°C |
| Champ de vision (FOV) | 45° x 34° |
| Distance de mise au point fixe | 70mm ± 10mm |
| Ouverture numérique | 1.5 |
| Résolution à mise au point minimale | 170μm |
| Fréquence d’affichage | 9Hz |
| Mesure et analyse | |
| Plage de température des objets | -20 °C à 250 °C (-4 à 482°F) |
| Précision | ±3 °C ou ±3 % de la mesure pour une température ambiante de 10 °C à 35 °C |
| Point de mesure | Point central |
| Zone | Délimitée avec min./max. |
| Correction liée à l’émissivité | Variable de 0,1 à 1,0 |
| Tableau d’émissivité | Tableau de matériaux prédéfinis |
| Correction de la température apparente réfléchie | Automatique, basée sur la saisie de la température réfléchie |
| Stockage des images | |
| Formats des fichiers image | JPEG radiométrique standard, avec données de mesure 14 bits |
| Diffusion vidéo | |
| Diffusion des vidéos IR radiométriques | Transmission sans altération sur PC (FLIR Tools/ Tools+) via USB |
| Diffusion de vidéos IR non radiométriques | Vidéo colorisée non compressée via USB |
| Présentation du système | |
| Résolution IR | 320 x 240 (76,800 pixels) |
| Type de détecteur | Microbolomètre non refroidi |
| Gamme spectrale | 7,5 à 13,0 μm |
| Sensibilité thermique/NETD | <0.06°C |
| Champ de vision (FOV) | 45° x 34° |
| Distance de mise au point fixe | 70mm ± 10mm |
| Ouverture numérique | 1.5 |
| Résolution à mise au point minimale | 170μm |
| Fréquence d’affichage | 9Hz |
| Mesure et analyse | |
| Plage de température des objets | -20 °C à 250 °C (-4 à 482°F) |
| Précision | ±3 °C ou ±3 % de la mesure pour une température ambiante de 10 °C à 35 °C |
| Point de mesure | Point central |
| Zone | Délimitée avec min./max. |
| Correction liée à l’émissivité | Variable de 0,1 à 1,0 |
| Tableau d’émissivité | Tableau de matériaux prédéfinis |
| Correction de la température apparente réfléchie | Automatique, basée sur la saisie de la température réfléchie |
| Stockage des images | |
| Formats des fichiers image | JPEG radiométrique standard, avec données de mesure 14 bits |
| Diffusion vidéo | |
| Diffusion des vidéos IR radiométriques | Transmission sans altération sur PC (FLIR Tools/ Tools+) via USB |
| Diffusion de vidéos IR non radiométriques | Vidéo colorisée non compressée via USB |
