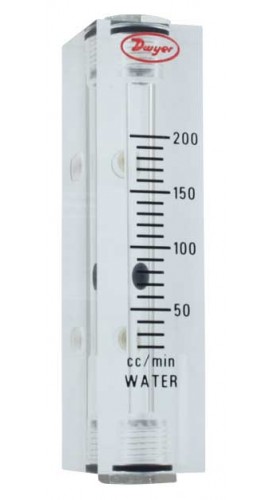

L'image est pour référence seulement, référez-vous à l'information sur le produit pour tous les détails.
Les débimètres Visi-Float sont offerts en boîtiers d'acrylique transparent et solide, permettant une inspection visuelle complète. Le tube effilé possède une surface lisse, permettant une visibilité parfaite de l'indicateur.
Les débimètres Visi-Float sont offerts en boîtiers d'acrylique transparent et solide, permettant une inspection visuelle complète. Le tube effilé possède une surface lisse, permettant une visibilité parfaite de l'indicateur.
Ce produit est pour commandes spéciales et ne peut pas être retourné ou annulé.
Les corps des débitmètres Visi–FloatMD sont coupés et usinés avec précision à partir de blocs de plastique acrylique transparent et solide. Cette construction permet non seulement d'obtenir un produit fini esthétique, mais permet également une inspection visuelle complète. En conséquence, les débitmètres Visi-FloatMD sont particulièrement populaires pour les applications d'équipement médical et de laboratoire.
Caractéristiques
| Matériaux en contact avec le fluide | |
| Corps | Plastique acrylique; Joint torique: Buna-N (fluoroélastomère disponible) |
| Pièces métalliques | Laiton standard, acier inoxydable en option |
| Flotteur | Acier inoxydable, verre noir, aluminium, K Monel selon la gamme |
| Limites de température et de pression | |
| Sans vanne | 100 psig (6.9 bar) à 65°C (150°F) 150 psig (10 bar) à 38°C (100°F) |
| Avec vanne | 100 psig (6.9 bar) à 48°C (120°F). |
| Spécifications fonctionnelles | |
| Précision | VFA: 5% de la pleine échelle VFB: 3% de la pleine échelle |
| Raccordement au procédé | 3.17 mm (0.125") NPT femelle Les gammes VFB 85 et 86 possèdent des raccordements arrière 0.25" NPT ou des raccordements d'extrémité 0.375" NPT. |
| Spécifications générales | |
| Longueur de l'échelle | Longueur typique de 5.1 cm (2") |
| Orientation de montage | Monter en position verticale |
| Poids | VFA: 113 à 136 g (4.0 à 4.8 oz) VFB: 204 à 249 g (7.2 à 8.8 oz) |
| Matériaux en contact avec le fluide | |
| Corps | Plastique acrylique; Joint torique: Buna-N (fluoroélastomère disponible) |
| Pièces métalliques | Laiton standard, acier inoxydable en option |
| Flotteur | Acier inoxydable, verre noir, aluminium, K Monel selon la gamme |
| Limites de température et de pression | |
| Sans vanne | 100 psig (6.9 bar) à 65°C (150°F) 150 psig (10 bar) à 38°C (100°F) |
| Avec vanne | 100 psig (6.9 bar) à 48°C (120°F). |
| Spécifications fonctionnelles | |
| Précision | VFA: 5% de la pleine échelle VFB: 3% de la pleine échelle |
| Raccordement au procédé | 3.17 mm (0.125") NPT femelle Les gammes VFB 85 et 86 possèdent des raccordements arrière 0.25" NPT ou des raccordements d'extrémité 0.375" NPT. |
| Spécifications générales | |
| Longueur de l'échelle | Longueur typique de 5.1 cm (2") |
| Orientation de montage | Monter en position verticale |
| Poids | VFA: 113 à 136 g (4.0 à 4.8 oz) VFB: 204 à 249 g (7.2 à 8.8 oz) |
