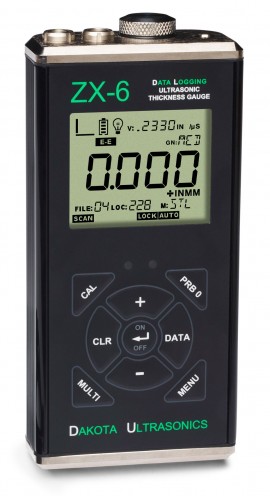

Dotée d'une fonction de mesure multi-écho avec capacité de mesure à travers la peinture, et de la capacité de localiser la corrosion par piqûres sur les surfaces aveugles ainsi que les défauts/imperfections internes des matériaux. Basée sur les mêmes principes de fonctionnement que le sonar, elle est capable de mesurer l'épaisseur de divers matériaux avec une précision allant jusqu'à ±0.001" et offre un stockage de données.
Dotée d'une fonction de mesure multi-écho avec capacité de mesure à travers la peinture, et de la capacité de localiser la corrosion par piqûres sur les surfaces aveugles ainsi que les défauts/imperfections internes des matériaux. Basée sur les mêmes principes de fonctionnement que le sonar, elle est capable de mesurer l'épaisseur de divers matériaux avec une précision allant jusqu'à ±0.001" et offre un stockage de données.
Caractéristiques
Applications
| Impulsion-Écho (P-E) | 0.63 à 914.4 mm (0.025 à 36.00") |
| Écho-Écho (E-E) | 2.54 à 152.4 mm (0.100 à 6.00") métal de base, et revêtement 0.0254 à 1.905 mm (0.001 à 0.075"); gamme dépendant des types de matériaux ainsi que de la fréquence et du diamètre du transducteur |
| Unités | Anglais et Métrique |
| Résolution | 0.01 mm (0.001") |
| Gamme de vitesse | 0.0120 à 0.7300"/µs (305 à 18,542 m /sec (1000.66 à 60,833.34' /sec)) |
| PRF | 200 Hz |
| Fréquence de mise à jour de l'affichage | 10 Hz |
| Gain | Gamme de 40 à 52 dB par incréments de 3 dB |
| Gain dépendant du temps (TDG) | Utilisé dans les modes impulsion-écho (P-E) et écho-écho (E-E) selon le transducteur et la fréquence sélectionnés |
| Données | Stockage séquentiel des données, 40 fichiers de 250 lectures par fichier, pour 10,000 lectures |
| Affichage | Affichage à cristaux liquides (ACL) multifonction à 7 segments et 4.5 chiffres avec une hauteur de chiffre de 12.7 mm (0.500") Deux champs de 14 segments de 3.17 mm (0.125") pour les étiquettes et les valeurs, et un champ de 7 segments pour les étiquettes et les valeurs Icônes supplémentaires pour indiquer les fonctions et les modes Rétroéclairage sélectionnable (on/off/auto) et options de luminosité sélectionnables (Lo, Med, Hi) Le graphique à barres indique la stabilité de la lecture |
| Source d'alimentation | 2 piles AA alcalines de 1.5 V, NiCad de 1.2 V ou Lithium de 1.5 V Fonctionne généralement pendant 35 heures avec des piles alcalines et 18 heures avec des piles NiCad Indicateur de pile faible à l'écran. Arrêt automatique après 5 minutes d'inactivité Alimentation secteur via USB-C connecté à un PC ou à un adaptateur secteur |
| Certification | Étalonnage d'usine traçable au NIST et MIL-STD-45,662 A |
| Température de fonctionnement | -30 à 75°C (-22 à 167°F) |
| Dimensions | 63.5 x 131.3 x 31.5 mm (2.5 x 5.17 x 1.24") |
| Poids | 0.69 lbs (11 oz) avec piles |
