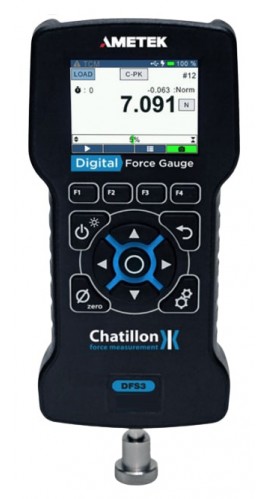

Compact et facile à utiliser, ce dynamomètre est idéal pour les applications simples ou complexes, portatives ou sur banc d'essai, avec une capacité allant jusqu'à 50 lbf (250 N). De plus, la précision de mesure est supérieure à 0.1% de la pleine échelle avec la cellule de charge intégrée, et le grand écran ACL couleur haute résolution, facile à lire, prend en charge plusieurs fonctions de mesure standard.
Compact et facile à utiliser, ce dynamomètre est idéal pour les applications simples ou complexes, portatives ou sur banc d'essai, avec une capacité allant jusqu'à 50 lbf (250 N). De plus, la précision de mesure est supérieure à 0.1% de la pleine échelle avec la cellule de charge intégrée, et le grand écran ACL couleur haute résolution, facile à lire, prend en charge plusieurs fonctions de mesure standard.
Obtenez une fonctionnalité avancée et élevée avec ce dynamomètre numérique utilisé pour collecter les données de force de rupture et de résistance au pelage sur les matériaux d'essai. De plus, il vous permet d'effectuer des analyses statistiques sur les données directement à l'écran.
Caractéristiques
Résultats complets
Fournit des résultats complets, faciles à consulter et à comprendre. Ce dynamomètre affiche:
Précision
La précision de mesure est supérieure à 0.1% de la pleine échelle sur les modèles à cellule de charge intégrée. Un grand afficheur ACL couleur haute résolution, facile à lire, prend en charge une variété de fonctions standard, notamment les lectures normales et de crête, les limites haute/basse, les points de consigne, les résultats réussite/échec, les résultats statistiques, la moyenne de charge, la détection de rupture nette et en %, l'actionnement de la cellule de charge et la direction. Les charges sont affichées en unités ozf, gf, lbf, kgf et N. L'affichage peut être inversé et les résultats affichés peuvent être « cachés » pour l'opérateur. Ce dynamomètre offre également une protection par mot de passe pour les configurations de l'appareil.
Sorties
Ce dynamomètre est livré de série avec une connexion USB-C. L'interface USB permet les communications avec un PC.
Étalonnage et vérification de l'état
Ce dynamomètre intègre une mémoire flash. Vous avez un accès immédiat à l'état de la pile, y compris l'autonomie estimée restante. Vous pouvez également consulter l'état de la cellule de charge, notamment le nombre de surcharges appliquées à l'appareil.
Méthode temporelle
La méthode temporelle vous permet d'établir votre moyenne de charge en fonction d'un seuil de charge et d'une durée. Le seuil de charge détermine le début de la mise en moyenne, tandis que la durée définit la longueur de la période d'essai. Le dynamomètre commencera à prendre des mesures lorsque le seuil sera atteint et continuera à prendre et à moyenner les lectures jusqu'à ce que la durée soit écoulée.
Autonomie de la pile
L'autonomie extraordinairement longue de la pile de ce dynamomètre réduit le besoin de recharge continue. La fonction de gradation de cet appareil offre une autonomie de 30 heures lorsque la gradation est désactivée, tandis que l'activation de la gradation permet d'atteindre une autonomie complète de 40 heures.
Interface utilisateur unique
Interface utilisateur à couche unique facile à utiliser. Aucune structure de menu complexe! Utilisez et configurez ce dynamomètre pour effectuer vos tâches. Rapide et intuitif! L'écran haute résolution dispose de réglages de luminosité et peut être inversé au besoin. L'affichage peut même être « caché » en appuyant sur un bouton. Un graphique à barres de charge indiquant la direction de la charge, la charge mesurée et la charge sécuritaire aide à prévenir les surcharges: la barre de charge passe du vert au rouge pour indiquer la proximité de la capacité de la cellule de charge. Les cellules de charge intégrées disposent d'une protection mécanique contre les surcharges à 150% de la pleine échelle.
Mesures fiables
Ce dynamomètre est doté d'un capteur de force intégré qui fournit des résultats précis et répétables. Le graphique à barres de charge innovant affiche la charge dynamique, la direction de la charge et vous avertit des conditions de surcharge imminentes. La technologie intelligente du dynamomètre assure même le suivi de l'historique des surcharges pour faciliter l'entretien et le dépannage.
Applications
Étendre les fonctionnalités
Le logiciel ForceTest étend les fonctionnalités de votre dynamomètre. Ce logiciel convivial basé sur Windows s'interface directement avec votre dynamomètre numérique, vous permettant d'effectuer automatiquement des tests et des graphiques à l'aide d'un ordinateur personnel. Les résultats des tests peuvent être suivis directement sur l'écran pendant le déroulement de l'essai.
Interface utilisateur intuitive
L'interface utilisateur colorée et intuitive garantit que les tests de tension, de compression, de couple, de pelage et de friction sont simples à configurer. Des couleurs de graphique personnalisées peuvent être définies pour une visualisation facile. Les unités de mesure, les polices, les titres et la résolution de la mesure de force peuvent également être personnalisés via le logiciel ForceTest.
Exportation et rapports faciles
Les résultats des tests sont présentés dans un format de feuille de calcul vous permettant d'analyser et de manipuler les données et d'effectuer des calculs mathématiques et statistiques courants. Les résultats peuvent être affichés graphiquement en fonction du temps. Les résultats tabulaires sont affichés et peuvent être utilisés pour créer des relations. Les résultats des tests peuvent être exportés au format .csv. Les graphiques et les résultats de test peuvent également être exportés directement vers les formats PDF et Word.
Grande variété d'options
La force maximale dans une fenêtre de temps, la force moyenne et bien plus encore peuvent être capturées à l'aide du logiciel ForceTest. Les mesures de force de base, telles que les formats de test de traction et de compression, la traction jusqu'à la limite et la compression jusqu'à la limite, sont effectuées en cliquant sur quelques boutons seulement.
Réduire le temps de configuration
Pour réduire le temps de configuration, le logiciel ForceTest propose des modèles prédéfinis. Il permet également à l'utilisateur de charger automatiquement le dernier essai effectué et d'ouvrir des essais enregistrés précédemment pour les utiliser comme modèles pour de nouveaux essais.
| Capacité (pleine échelle) x résolution | 50 x 0.001 lbf 250 x 0.01 N 25 x 0.001 kgf 800 x 0.01 ozf 25,000 x 1 gf |
| Précision | ±0.1% de la pleine échelle |
| Surcharge maximale | 150% de la capacité nominale |
| Résolution | Jusqu'à 100,000 points de résolution (selon l'unité et la capacité) |
| Taux de capture de crête | 30 kHz |
| Échantillonnage des données | 30 kHz |
| Taux de rafraîchissement de l'affichage | 10 Hz |
| Enregistrement des données | Jusqu'à 1000 résultats (carte SD interne de 32 GB) |
| Embout fileté de la cellule de charge | #10-32 |
| Température de fonctionnement | 5 à 45°C (40 à 110°F) |
| Alimentation | Pile (Lithium-ion) ou via le port USB-C Autonomie de la pile: 40 heures (avec gradation activée); 30 heures (avec gradation désactivée) |
| Dimensions | 84.9 x 30.5 x 172.1 mm (3.34 x 1.2 x 6.77") |
| Poids | 0.5 kg (1.1 lbs) |
Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le Chatillon DFS3-050 Dynamomètre numérique, 50 x 0.001 lbf.
