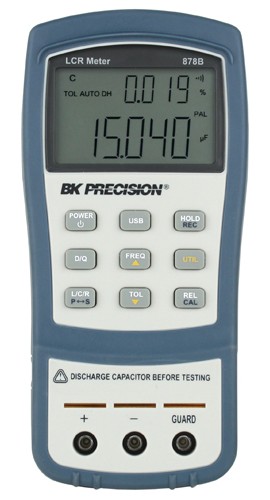

Ce pont RLC portatif à 40,000 points permet une mesure rapide et précise de l'inductance, de la capacité, de la résistance, de l'impédance, de Theta, de la DCR et de l'ESR.
Ce pont RLC portatif à 40,000 points permet une mesure rapide et précise de l'inductance, de la capacité, de la résistance, de l'impédance, de Theta, de la DCR et de l'ESR.
Le choix de gamme automatique rapide et la configuration rapide des mesures, comme la sélection des paramètres de mesure et de la fréquence d'essai, rendent ces compteurs très simples à utiliser. L'appareil comprend également des fonctions pratiques telles que le maintien des données, l'enregistrement Min/Max/Moyenne, le tri par tolérance et le mode relatif.
Les données de mesure peuvent être transférées en continu vers un PC via l'interface mini-USB de l'appareil, en utilisant soit le logiciel d'acquisition de données fourni, soit des commandes SCPI envoyées à partir d'un programme personnalisé.
Caractéristiques
Applications
| Paramètres de mesure | L/C/R/Z/D/Q/0/ESR |
| Précision de la fréquence de test (0.02% de la fréquence réelle) | Réglage de test: 100 Hz, 120 Hz, 1 kHz, 10 kHz Fréquence réelle: 1 kHz, 10 kHz |
| Mode de tolérance | 1%, 5%, 10%, 20% |
| Écran rétroéclairé | Oui |
| Précision de base | 0.005 |
| Consommation d'énergie | 28 mA (avec pile à pleine puissance) pour le fonctionnement/ 2 µA après l'arrêt |
| Dimensions | 190 x 90 x 41 mm (7.5 x 3.5 x 1.6") |
| Poids | 0.32 kg (0.7 lbs) (330 grammes) |
