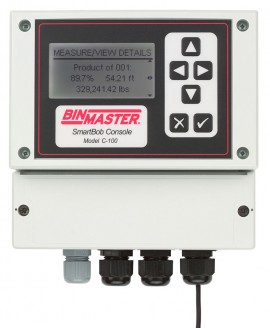

Offrant un moyen simple et abordable de visualiser les données de mesure de niveau provenant de plusieurs capteurs à un seul endroit, cette console de contrôle affiche les données de jusqu'à 120 capteurs. De plus, cette console peut être montée dans un endroit pratique, accessible à pied ou en véhicule, pour que le personnel puisse accéder aux données d'inventaire sans avoir à se rendre à la salle de contrôle ou au bureau.
Offrant un moyen simple et abordable de visualiser les données de mesure de niveau provenant de plusieurs capteurs à un seul endroit, cette console de contrôle affiche les données de jusqu'à 120 capteurs. De plus, cette console peut être montée dans un endroit pratique, accessible à pied ou en véhicule, pour que le personnel puisse accéder aux données d'inventaire sans avoir à se rendre à la salle de contrôle ou au bureau.
Surveillance locale des niveaux de silos par simple pression d'un bouton, cette console d'affichage est un moyen facile de visualiser les données de mesure de niveau de plusieurs capteurs à partir d'un seul endroit. De plus, cette console peut être utilisée comme appareil autonome ou intégrée dans un réseau utilisant les logiciels BinViewMD ou BinventoryMD.
Caractéristiques
Informations complètes sur les cuves
Les mesures peuvent être affichées sous forme de distance jusqu'au produit, de hauteur de produit, de pourcentage de remplissage et de poids. La fonction d'affichage du poids est dérivée à l'aide d'un menu de type assistant pour estimer le poids - calculé en utilisant la forme de la cuve, ses dimensions et la densité du produit en lb/ft³ ou kg/m³.
Configuration simple
Lors de la configuration, les paramètres individuels des silos sont programmés dans cette console. Grâce à une fonction de détection automatique, cette console surveille et crée une liste des capteurs connectés au réseau. De plus, elle peut charger les caractéristiques de cuves similaires, ce qui permet aux utilisateurs de gagner du temps par rapport au chargement manuel des informations pour chaque cuve individuelle. Tous les paramètres des silos, les dernières données de mesure et tous les réglages de l'utilisateur sont conservés en mémoire en cas de perte de puissance.
Applications
| Paramètres de la cuve | |
| Hauteur de la cuve | 0.3 à 89.99 m (1 à 299.99') par incréments de 0.01 |
| Corps | Hauteur: 0.3 à 89.99 m (1 à 299.99') par incréments de 0.01 Rayon/Largeur: 0.1 à 19.99 m (0.1 à 59.99') par incréments de 0.01 |
| Hauteur de la trémie | 0.1 à 8.99 m (0.1 à 29.99') par incréments de 0.01 |
| Paramètres du réservoir | |
| Rayon/largeur de sortie | 0.1 à 2.99 m (0.1 à 8.99') par incréments de 0.01 |
| Décalage du capteur | -29.99 à 29.99 m (-99.99 à 99.99') par incréments de 0.01 |
| Densité du produit | 0.45 à 90.71 kg /ft (1 à 199.99 lbs /ft)³ (16 à 3999.99 kg /m (35.27 à 8818.46 lbs /m)³) par incréments de 0.01 |
| Précision de mesure affichée | |
| Hauteur de l'espace libre | ±0.01 de la lecture plus la précision du capteur SmartBob |
| Hauteur du produit | ±0.01 de la lecture plus la précision du capteur SmartBob plus la précision de la hauteur du réservoir saisie |
| Précision de la mesure affichée | |
| Volume/Poids | ±0.01 de la lecture plus la précision du capteur SmartBob plus la précision de tous les paramètres du réservoir saisis |
| Précision de la sortie 4 à 20 mA | |
| Hauteur de l'espace libre | ±0.16% plus la précision du capteur SmartBob |
| Hauteur du produit | ±0.16% plus la précision du capteur SmartBob plus la précision de la hauteur du réservoir saisie |
| Volume/Poids | ±0.16% plus la précision du capteur SmartBob plus la précision de tous les paramètres du réservoir saisis |
| Spécifications générales | |
| Alimentation requise | Source 24 V CC isolée avec sortie minimale de 2 W (0.085 A) |
| Température ambiante | Fonctionnement: -20 à 70°C (-4 à 158°F) Entreposage: -20 à 70°C (-4 à 158°F) |
| Indice de protection | NEMA Type 4x |
| Boîtier | Polycarbonate, gris industriel clair |
| Dimensions | 166 x 160 x 89 mm (6.5 x 6.3 x 3.5") |
| Poids | 0.7 kg (1.5 lbs) |
| Paramètres de la cuve | |
| Hauteur de la cuve | 0.3 à 89.99 m (1 à 299.99') par incréments de 0.01 |
| Corps | Hauteur: 0.3 à 89.99 m (1 à 299.99') par incréments de 0.01 Rayon/Largeur: 0.1 à 19.99 m (0.1 à 59.99') par incréments de 0.01 |
| Hauteur de la trémie | 0.1 à 8.99 m (0.1 à 29.99') par incréments de 0.01 |
| Paramètres du réservoir | |
| Rayon/largeur de sortie | 0.1 à 2.99 m (0.1 à 8.99') par incréments de 0.01 |
| Décalage du capteur | -29.99 à 29.99 m (-99.99 à 99.99') par incréments de 0.01 |
| Densité du produit | 0.45 à 90.71 kg /ft (1 à 199.99 lbs /ft)³ (16 à 3999.99 kg /m (35.27 à 8818.46 lbs /m)³) par incréments de 0.01 |
| Précision de mesure affichée | |
| Hauteur de l'espace libre | ±0.01 de la lecture plus la précision du capteur SmartBob |
| Hauteur du produit | ±0.01 de la lecture plus la précision du capteur SmartBob plus la précision de la hauteur du réservoir saisie |
| Précision de la mesure affichée | |
| Volume/Poids | ±0.01 de la lecture plus la précision du capteur SmartBob plus la précision de tous les paramètres du réservoir saisis |
| Précision de la sortie 4 à 20 mA | |
| Hauteur de l'espace libre | ±0.16% plus la précision du capteur SmartBob |
| Hauteur du produit | ±0.16% plus la précision du capteur SmartBob plus la précision de la hauteur du réservoir saisie |
| Volume/Poids | ±0.16% plus la précision du capteur SmartBob plus la précision de tous les paramètres du réservoir saisis |
| Spécifications générales | |
| Alimentation requise | Source 24 V CC isolée avec sortie minimale de 2 W (0.085 A) |
| Température ambiante | Fonctionnement: -20 à 70°C (-4 à 158°F) Entreposage: -20 à 70°C (-4 à 158°F) |
| Indice de protection | NEMA Type 4x |
| Boîtier | Polycarbonate, gris industriel clair |
| Dimensions | 166 x 160 x 89 mm (6.5 x 6.3 x 3.5") |
| Poids | 0.7 kg (1.5 lbs) |
