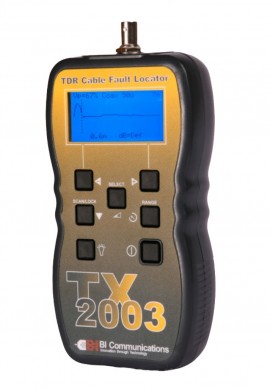

Localisateur de défauts de câbles TDR graphique TX2003, réflectomètre temporel d'une gamme de 6000 m (19,000') pesant seulement 350 grammes (368.54 g (13 oz)) qui tient parfaitement dans la main. Avec son écran rétroéclairé de 128 x 64 pixels résistant aux rayures, il fournit des localisations de défauts précises et faciles à lire sur les câbles métalliques. Grâce à une impulsion de 3 nanosecondes, les défauts de câble en "extrémité proche" (temps de montée) peuvent être clairement identifiés sans qu'il soit nécessaire de supprimer l'impulsion transmise. Logé dans un boîtier robuste en ABS classé IP54, le TX2003 est adapté à une utilisation extérieure.
Localisateur de défauts de câbles TDR graphique TX2003, réflectomètre temporel d'une gamme de 6000 m (19,000') pesant seulement 350 grammes (368.54 g (13 oz)) qui tient parfaitement dans la main. Avec son écran rétroéclairé de 128 x 64 pixels résistant aux rayures, il fournit des localisations de défauts précises et faciles à lire sur les câbles métalliques. Grâce à une impulsion de 3 nanosecondes, les défauts de câble en "extrémité proche" (temps de montée) peuvent être clairement identifiés sans qu'il soit nécessaire de supprimer l'impulsion transmise. Logé dans un boîtier robuste en ABS classé IP54, le TX2003 est adapté à une utilisation extérieure.
Caractéristiques
| Gammes à Vp=70% | 7, 15, 30, 60, 120, 250, 500, 1 km, 2 km, 3 km, 6 km |
| Feet | 23, 49, 98, 197, 394, 820, 1640, 3280, 6560, 9850, 19,000 |
| Sélection de gamme | Contrôle de gamme manuel |
| Écran rétroéclairé | 128 x 64 pixels |
| Résolution | Environ 1% de la gamme |
| Sensibilité | retour min. de 3 pixels à 4 km |
| Facteur de vélocité | Réglable de 1% à 99% |
| Impulsion de sortie | 5 V p-p en circuit ouvert |
| Impédance de sortie | Sélectionnable 25, 50, 75 et 100 ohms |
| Largeur d'impulsion de sortie | 3ns min. 3MS, GAMME AUTOMATIQUE |
| Vitesse de balayage | 2 balayages/seconde ou balayage maintenu |
| Générateur de tonalité | Oscillant de 810 à 1110 Hz |
| Alimentation | 6 V 4 x piles AA |
| Autonomie des piles | 60 heures de balayage continu |
| Mise hors tension | Sélectionnable 1.2, 3.5 min ou désactivé |
| Détection de tension | 240 volts CA |
| Température de fonctionnement | 0 à 40°C (32 à 104°F) |
| Température d'entreposage | -20 à 70°C (-4 à 158°F) |
| Sécurité | IEC61,010-1 EN60,950 |
| CEM | BS/EN61,326-1 |
| Conformité CE | Aux directives de l'UE |
| Étanche à l'eau et à la poussière | IP54 |
| Garantie | 3 ans |
| Dimensions (mm) | 165 x 90 x 37 |
| Poids | 350 g (12 oz) |
