Détecteur de fuites de gaz réfrigérants universel très sensible grâce à la technologie éprouvée de capteur à diode chauffée. Il est très sensible à tous les gaz réfrigérants CFC, HFC and HCFC à base d'halogènes et ininflammables pour une utilisation fiable dans une vaste gamme d'applications de détection des fuites de gaz réfrigérants.
Détecteur de fuites de gaz réfrigérants universel très sensible grâce à la technologie éprouvée de capteur à diode chauffée. Il est très sensible à tous les gaz réfrigérants CFC, HFC and HCFC à base d'halogènes et ininflammables pour une utilisation fiable dans une vaste gamme d'applications de détection des fuites de gaz réfrigérants.
Le détecteur a une longue sonde (4.5 pi) pour détection des fuites dans des endroits difficiles d'accès. Il est doté d'indicateurs visuels et sonores pour indiquer la taille relative des fuites et d'une fonction de mise à zéro automatique (en mode automatique seulement) pour trouver des fuites dans les milieux où le gaz cible est présent. Il dispose d'une référence interne d'étalonnage du capteur pour assurer une performance optimale.
Caractéristiques
Applications
| Gaz réfrigérants détectés | Tous les CFC, HFC and HCFC refrigerants, y compris, mais sans s'y limiter : R-12, R-22, R-134a, R-404A, R-410A, R-502, R-507, HFO-1233zd, HFO-1234yf et HFO-1234ze |
| Sensibilité | 0.006 oz/yr (stationnaire) 0.1 oz/yr (en mouvement selon SAE J2791) |
| Temps de réaction | 1 seconde |
| Indicateurs de fuite | Visuels (DEL rouge dans l'embout de la sonde) et audibles (par haut-parleur interne ou casque) |
| Réglage automatique du niveau de fond | Oui, en mode automatique |
| Puissance | 12 VDC avec pile interne rechargeable ou 100 à 240 VAC avec adaptateur mural/chargeur |
| Durée de fonctionnement | 3 heures (typique) sur une charge complète de la piles |
| Durée de vie du capteur | 1 ans (typique) |
| Conditions de fonctionnement | 32 à 104°F (0 à 40°C), 10 à 90% HR (sans condensation), 1 ATM |
| Temps de réchauffement | 2 minutes (approximatif) |
| Approbations | Marque CE |
par Elizabeth Ortlieb
Une détection des fuites de réfrigérant efficace est essentielle pour assurer la sécurité et respecter la conformité, ainsi que pour maximiser l’efficacité énergétique et réduire les coûts d’exploitation. Il existe plusieurs méthodes de détection des fuites de réfrigérant que les techniciens résidentiels peuvent utiliser pour trouver une fuite de réfrigérant, et il importe d’utiliser les meilleures méthodes ainsi que les bons instruments pour trouver avec précision les fuites de réfrigérant et les corriger.
En tant que professionnel du CVAC, vous avez la responsabilité professionnelle de localiser et de corriger les fuites de réfrigérant par l’entretien préventif et correctif. De plus, diverses compétences réglementaires à l’échelle locale, étatique/provinciale et fédérale (p. ex., EPA 608) exigent des inspections régulières des fuites.
Ces exigences pour trouver les fuites de réfrigérant peuvent être respectées en utilisant la meilleure méthode de détection des fuites de réfrigérant pour les besoins de votre travail. Les méthodes de détection des fuites de réfrigérant comprennent, sans s’y limiter:
Comme vous pouvez le constater, il existe de nombreuses méthodes que vous pouvez utiliser; chacune ayant leurs propres avantages, et c’est là que vous devez porter une attention particulière. C’est pourquoi nous allons commencer par examiner les méthodes plus traditionnelles, puis passer aux méthodes les plus récentes. À la fin, vous découvrirez quelles sont les meilleures méthodes.
La méthode de détection par bulles de savon est un pilier auquel se fient les techniciens résidentiels depuis des décennies. Elle est assez explicite. En bref, on applique de l’eau savonneuse ou un vaporisateur de détection des fuites pour voir s’il y a des fuites à certains points. Des bulles doivent apparaître aux points de fuite.
Bien qu’elle soit commune et digne de confiance, ce qui diminue l’efficacité de la méthode des bulles de savon est le fait qu’il peut être difficile de déceler les fuites dans certaines conditions, comme lorsque la fuite est très petite ou s’il vente. C’est pourquoi il est plus avantageux d’utiliser la méthode de détection par bulles de savon en combinaison avec une autre méthode, en particulier avec l’une des méthodes de détection électronique des fuites.
Cette méthode utilise un colorant spécialisé injecté dans le système de réfrigération et circule avec le fluide hôte ou le réfrigérant. S’il y a des points de fuite dans le système, le colorant s’échappera et se concentrera à ces endroits. À l’aide d’une lampe UV, ces points de fuite peuvent être facilement visibles et cernés.
Il est à noter que cette méthode présente un inconvénient majeur : c’est-à-dire que la méthode de teinture fluorescente peut nuire à la performance et à l’exploitation à long terme de votre ou de vos systèmes CVCA/R.
Ce sont les méthodes de détection des fuites les plus précises et efficaces. Les technologies de détection de fuites dans cette catégorie comprennent le détecteur par ionisation (corona négatif), le détecteur à diode chauffée, le détecteur à infrarouges (IR) et le détecteur à ultrasons. Nous allons maintenant fournir plus de détails sur ces différentes technologies électroniques de détection des fuites.
Détecteur par ionisation (corona négatif)
Il s’agit d’une technologie électronique traditionnelle de détection des fuites, dans laquelle deux électrodes à l’intérieur d’un instrument font passer le courant entre elles. Ce courant comprend une valeur de référence connue. Par conséquent, lorsqu’un gaz réfrigérant pénètre dans l’instrument et traverse ces électrodes, une interférence se produit dans le courant, qui entraîne une chute de courant. Cette chute de courant indique à l’instrument qu’il y a un gaz présent et l’alarme retentit. Plus l’interférence est importante, et que le courant chute, plus la concentration de gaz réfrigérant est élevée.
Il ne faut pas oublier que cette technologie est sujette aux faux positifs, ce qui nous amène à notre prochain point:
Détecteur à diode chauffée
La détection des fuites par capteur à diode chauffée exige le réchauffement d’un réfrigérant jusqu’à ce que les molécules se brisent. Cette réaction résulte en la présence de concentrations positives de chlore ou de fluor, des éléments chimiques présents dans la majorité des réfrigérants actuellement offerts sur le marché.
La technologie à diode chauffée utilisée dans les détecteurs électroniques de réfrigérant détectera les ions de chlore ou fluor et déclenchera une alarme sonore pour localiser une fuite. En effet, cette technologie est moins susceptible de donner de fausses alarmes que la celle par ionisation.
Bacharach offre plusieurs détecteurs de fuites électroniques avec la technologie de capteur à diode chauffée, dont le Tru Pointe et H-10 PRO.
Détecteur Tru Pointe
Le Tru Pointe est un détecteur de fuites de réfrigérant portatif d’entrée de gamme pour l’entretien des maisons et des entreprises. Il comprend un capteur de diode chauffée breveté, une sonde longue et flexible de 14 inch (35.56 cm) et des indicateurs de fuites audiovisuels.

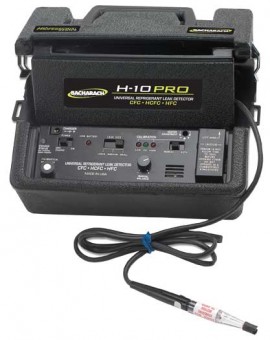

Détecteur H-10 PRO
Si vous cherchez un détecteur de fuites à diode chauffée plus perfectionné, consultez notre H-10 PRO; son capteur à diode chauffée ultrasensible est capable de détecter des fuites aussi petites que 0.006 oz/an. C’est pourquoi il est connu comme le meilleur détecteur de fuites de réfrigérant. De plus, le H-10 PRO possède une configuration d’alimentation double, une sonde flexible de 4.5 feet (1.37 m) et la possibilité d’utiliser le réglage automatique ou manuel de sensibilité.
Détecteur à infrarouges
La détection des fuites par infrarouge est une technologie dans laquelle la lumière infrarouge est appliquée pour détecter le réfrigérant. Le réfrigérant absorbe une partie de la lumière infrarouge, et le degré de variation de la concentration de réfrigérant est mesuré. Il s’agit d’une technologie sensible et précise.
Détecteur Tru Pointe IR
Un exemple est le Bacharach Tru Pointe IR, un détecteur de fuite de réfrigérant portatif qui utilise un capteur infrarouge longue durée (c.-à-d. généralement 10 ans) pour localiser les fuites aussi petites que 0.1 oz/an.
Le détecteur de fuites possède également une pile rechargeable longue durée, un design léger et une sonde flexible de 15 inch (38.1 cm), ce qui permet d’obtenir une performance supérieure en déplacement et dans des espaces compacts.
Détecteur à ultrasons
Cette technologie détecte le bruit que les réfrigérants et autres gaz émettent quand ils fuient. Lorsque le réfrigérant fuit d’un appareil CVCA/R, il émet un bruit ultrasonique qui ne peut pas être entendu par l’oreille humaine. Un détecteur à ultrasons réagit à ce bruit et à cette pression.
Bacharach offre trois détecteurs de fuites à ultrasons : les Tru Pointe Ultra, Tru Pointe 1100 et Tru Pointe 2100, qui sont parfaits pour les applications où la contamination croisée, les niveaux élevés de concentration ou les vents forts empêchent l’utilisation d’autres technologies de capteurs.
Détecteur Tru Pointe Ultra
Le Tru Pointe Ultra est un détecteur de fuites à ultrasons à faible coût pour les applications résidentielles. Cet instrument détecte et traduit le bruit ultrasonique de 34 à 42 K et comprend un graphique en barres à 10 DEL qui indique la puissance du signal.
Détecteur Tru Pointe 1100
Le Tru Pointe 1100 est un système d’inspection des fuites à ultrasons qui détecte et traduit le bruit ultrasonique de 16 à 42 kHz et convient à la plupart des applications commerciales et industrielles. Le détecteur de fuites est doté d’un graphique en barres à 20 DEL et d’un affichage alphanumérique à quatre chiffres pour indiquer la puissance du signal. Le Tru Pointe 1100 est sensible aux bruits en suspension dans l’air et aux signaux transmis par une structure (par l’intermédiaire d’une sonde tactile).
Détecteur Tru Pointe 2100
Le Tru Pointe 2100 est un instrument numérique qui détecte et traduit le bruit ultrasonique de 16 à 42 kHz et fonctionne comme un stéthoscope électronique, amplifiant le bruit sonore de 0 à 10 kHz. Comme le Tru Pointe 1100, ce détecteur de fuite peut détecter le bruit par-dessus l’air ou transmis à travers une structure (par l’intermédiaire d’une sonde tactile) et comprend à la fois un graphique en barres à 20 DEL et un affichage alphanumérique à quatre chiffres pour indiquer la puissance du signal.
Après avoir passé en revue les nombreuses méthodes de détection des fuites de réfrigérant offertes (avec les détecteurs de fuites de réfrigérant correspondants de Bacharach), vous pouvez constater qu’ils sont tous différents, ce qui nous amène à notre prochain point : Vous devez choisir la ou les méthodes qui vous conviennent le mieux pour trouver une fuite de réfrigérant.
| Méthode | Efficacité | |
|---|---|---|
 |
Bulles de savon | Bonne pour déceler les fuites, mais son efficacité peut être diminuée si la fuite est très petite ou si elle est à l’extérieur |
 |
Colorant ultraviolet/ fluorescent |
Peut être malpropre et nuire à la performance et à la longévité du système |
 |
Détecteurs électroniques de fuites | La meilleure méthode, la plus prisée et la plus efficace. Très sensible et bonne pour trouver la plupart des fuites si les détecteurs sont utilisés et entretenus correctement. |
En effet, les méthodes de détection des fuites de réfrigérant les plus prisées par les techniciens du CVCA/R sont les méthodes de détection électronique, en particulier la technologie à diode chauffée et la technologie infrarouge.
Maintenant, les méthodes de détection des fuites les plus appropriées sont basées sur votre application et vos besoins individuels. Bien que certains techniciens puissent exprimer une grande confiance dans l’utilisation de méthodes plus anciennes, vous devez constater que les méthodes de détection électronique des fuites sont les plus efficaces; elles détectent une vaste gamme de réfrigérants plus rapidement, en plus d’être plus sécuritaires et plus efficaces.
Bien entendu, il n’y a pas de solution universelle et la méthode qui vous convient dépend de votre application spécifique. En fin de compte, il est important que vous disposiez de l’instrumentation appropriée pour effectuer la détection des fuites de réfrigérant.
