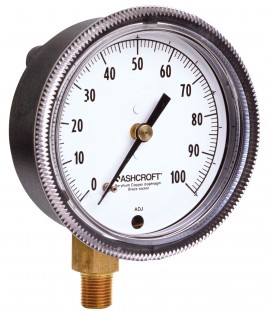

L'image est pour référence seulement, référez-vous à l'information sur le produit pour tous les détails.
Conçu pour mesurer la pression de 254 mm (10") H2O à 15 psi, incluant les pressions positives et négatives. Un produit idéal pour la mesure de gaz non corrosifs. Ne convient pas aux liquides.
Conçu pour mesurer la pression de 254 mm (10") H2O à 15 psi, incluant les pressions positives et négatives. Un produit idéal pour la mesure de gaz non corrosifs. Ne convient pas aux liquides.
Caractéristiques
Applications
| Précision | ±2-1-2% de la pleine échelle (Grade A, ASME B40.100) |
| Gammes | 254 mm (10") H2O à 15 psi incluant le vide et composé |
| Taille du cadran | Diamètre de 63.5 mm (2.5") et 88.9 mm (3.5") |
| Matériau du boîtier | Polysulfone noir renforcé de verre |
| Matériau de l'embase | Laiton |
| Mouvement | Laiton |
| Élément sensible | Diaphragme en cuivre au béryllium |
| Matériau mouillé | Cuivre au béryllium, laiton, polysulfone et silicone RTV |
| Fenêtre | Polycarbonate, montage de style baïonnette quart de tour |
| Cadran | Aluminium, fond blanc, chiffres et intervalles noirs |
| Aiguille | Noire, aluminium, fixe |
| Taille de connexion | 1/4 NPT (02) |
| Emplacement de la connexion | Inférieur |
| Température de fonctionnement | -28.89 à 82.22°C (20 à 180°F) |
| Pression d'épreuve | 150% de la gamme |
| Pression d'éclatement | Jusqu'à 5 psi = 50 psi Supérieur à 5 psi = 100 psi |
