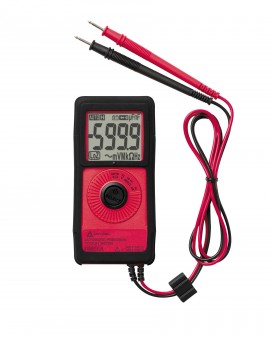

Compact et polyvalent, ce multimètre est doté de la fonction AutoTect, qui permet à l'appareil de savoir s'il mesure des volts CA ou CC ou la résistance sans interface utilisateur. De plus, ce multimètre de poche offre VolTect, une fonction de détection de tension sans contact intégrée pour les tensions CA.
Compact et polyvalent, ce multimètre est doté de la fonction AutoTect, qui permet à l'appareil de savoir s'il mesure des volts CA ou CC ou la résistance sans interface utilisateur. De plus, ce multimètre de poche offre VolTect, une fonction de détection de tension sans contact intégrée pour les tensions CA.
Caractéristiques
Applications
| Tension CC | Gamme et précision 6 V: ±(0.5% + 3 dgt) 60 V: ±(1% + 5 dgt) 450 V: ±(1.2% 5 dgt) Impédance d'entrée: AutoTectMC Lo-Z V CC: 833 kΩ (4.2 kΩ lors de l'affichage AUTO), 90 pF nominal MRR: >30 dB à 50/60 Hz CMRR: >100 dB à CC, 50/60 Hz; Rs = 1 kΩ Seuil AutoTectMC V CC: >1.2 V CC ou <-0.6 V CC nominal; Hi-Z V CC seulement |
| Tension CA (50 à 60 Hz) | Gamme: 6, 60, 450, 600 V Précision: ±(1.5% + 5 dgt) CMRR: >60 dB de CC à 60 Hz, Rs = 1 kΩ Impédance d'entrée: AutoTectMC Lo-Z V CA: 160 kΩ, 160 pF nominal Hi-Z ACV: 5 m (16.4')Ω, 90 pF nominal Seuil AutoTectMC ACV: >1.5 V CA (50/60 Hz) nominal |
| Capacité | Gamme1: 100, 1000 nF, 10, 100 µF³ Précision²: ±(3.5% + 6 dgt)4 1La précision en dessous de 50 nF n'est pas spécifiée ²Précisions avec condensateur à film ou mieux ³Mises à jour >1 minute pour les grandes valeurs 4Spécifié avec une tension de pile supérieure à 2.8 V (pile à moitié pleine). La précision diminue graduellement jusqu'à 12% à une tension d'avertissement de pile faible d'environ 2.4 V |
| Résistance | Gamme1: 600 Ω, 6, 60, 600 kΩ, 6 m (19.69')Ω Précision²: ±(2% + 6 dgt) ±(1.2% + 6 dgt) ±(1% + 4 dgt) ±(2% + 4 dgt) Tension en circuit ouvert: 0.4 V CC typique 1AutoTectMC est pour les gammes de 6 kΩ à 6 m (19.69')Ω ²Ajouter 40 dgt à la précision spécifiée lorsque la lecture est inférieure à 20% de la gamme |
| Fréquence | Gamme1: 10 Hz à 30 kHz² (spécifiée à <20 V sinus VEV); 10 à 999.9 Hz (spécifiée à <600 V sinus VEV) Précision: ±(0.5% + 4 dgt) 1Sensibilité (sinus VEV): Hz en position auto-VΩ: >3 V ²Hz de niveau de ligne en position V À la gamme 6 V CA: >3 V À la gamme 60 V CA: >6 V À la gamme 600 V CA: >60 V |
| Courant CC µA | Gamme: 400, 2000 µA Précision: ±(1.5% + 3 dgt), ±(1.2% + 3 dgt) Tension de fardeau: 6 mV/µA |
| Courant CA µA | Gamme: 400, 2000 µA Précision: ±(2% + 3 dgt), ±(1.5% + 3 dgt) Tension de charge: 6 mV/µA |
| VoltectMC | Tension typique (indication par graphique à barres): 20 à 80 V (-) 45 à 125 V (--) 70 à 215 V (---) 120 à 285 V (----) Au-dessus de 170 V (-----) Indication: Segments de graphique à barres et signaux sonores proportionnels à l'intensité du champ Fréquence de détection: 50/60 Hz Antenne de détection: Coin supérieur gauche de l'appareil |
| Testeur de continuité sonore (gamme de 600 Ω) | Tension en circuit ouvert: 0.4 V CC typique Seuil sonore: >175 Ω ±125 Ω |
| Test de diode | Courant de test: 0.48 mA typique Tension en circuit ouvert: <1.6 V CC |
| Affichage et taux de rafraîchissement | 3-5/6 chiffres, 6000 comptes; rafraîchissement de 5 par seconde nominal |
| Détection | Détection de moyenne |
| Protection contre les surcharges | 600 V CC et V CA VEV |
| Mise hors tension automatique | Consommation (typique): 2.2 µA Temporisation: Inactif pendant 3 minutes |
| Environnemental | Température de fonctionnement: 0 à 40°C (32 à 104°F) Température de stockage: -20 à 60°C (-4 à 140°F), <80% HR (avec pile retirée) Humidité relative: Maximum 80% HR jusqu'à 31°C (33.8°F), diminuant linéairement à 50% HR à 40°C (104°F) Altitude: Fonctionnement sous 2000 m (6561.68') Coefficient de température: Nominal 0.15 x (précision spécifiée)/°C à (0 à 18°C (32 à 64.4°F) [0 à 18°C (32 à 64.4°F)] ou 28 à 40°C (82.4 à 104°F) [28 à 40°C (82.4 à 104°F)]), ou tel que spécifié autrement |
| Pile faible | Sous environ 2.4 V |
| Alimentation | Alimentation: 1 pile bouton standard de 3 V (IEC-CR2032; ANSI-NEDA-5004LC) Consommation (typique): 6 mA pour les fonctions de tension sur la position Auto - V Ω et 2 mA pour les autres fonctions |
| Homologations d'organismes | CE, CULUS |
| Sécurité | Conforme aux normes IEC61,010-1, UL61,010B-1, CAN/CSA-C22.2 No. 1010.1-92, CAT II 600 V et CAT III 300 V, degré de pollution 2, classe 2 |
| CEM | Conforme aux normes EN61,326 (1997, 1998/A1), EN61,000- 4-2 (1995) et EN61,000-4-3 (1996) |
| Dimensions | 113 x 53 x 10.2 mm (4.5 x 2.1 x 0.4") |
| Poids | Environ 78 g (2.75 oz) |
