AEMC 8345 PowerPad IV Analyseur de qualité de puissance, 5 à 1 000 V c.a./c.c., CAT IV

Modèle: 8345 | No. de commande: 2136.35 | CUP: 685338220650

AEMC 8345 PowerPad IV Analyseur de qualité de puissance, 5 à 1 000 V c.a./c.c., CAT IV

Modèle: 8345 | No. de commande: 2136.35 | CUP: 685338220650

Portable, facile à utiliser et résistant aux chocs, cet analyseur offre une grande précision de mesure et permet de mesurer la tension, le courant, la fréquence, etc. De plus, cet analyseur de CAT IV est confortable à manipuler et possède une interface utilisateur graphique intuitive, des valeurs calculées et plusieurs fonctions de traitement.

Portable, facile à utiliser et résistant aux chocs, cet analyseur offre une grande précision de mesure et permet de mesurer la tension, le courant, la fréquence, etc. De plus, cet analyseur de CAT IV est confortable à manipuler et possède une interface utilisateur graphique intuitive, des valeurs calculées et plusieurs fonctions de traitement.

Prix spécial $12364.77 CAD
Prix régulier $13893.00 CAD
Disponibilité 2 à 3 semaines
Quantité

Traceable Calibration Certificate Icon

Certificat d’étalonnage de traçabilité pour votre 8345 PowerPad IV Analyseur de qualité de puissance

Traceable Calibration Certificate Icon

Certificat d’étalonnage de traçabilité pour votre 8345 PowerPad IV Analyseur de qualité de puissance

AEMC Instruments 8345 offre

Convenant aux ingénieurs, aux techniciens et plus encore, cet analyseur portatif de qualité de l'alimentation triphasée de classe A vous permet d'effectuer des diagnostics et des travaux de qualité de l'alimentation sur un, deux ou trois réseaux triphasés. De plus, cet analyseur est doté d'un écran tactile couleur de 177,8 mm (7"), et l'affichage de courbe est automatique et peut effectuer jusqu'à 10 cycles complets.

Caractéristiques

  • Portable, facile à utiliser et résistant aux chocs
  • Grand écran tactile rétroéclairé pour graphiques couleur de 177.8 mm (7"), 800 x 480 (WVGA)
  • Conformité totale à la norme CEI 61000-4-30 ed. 3.0 Fonctions de classe A
  • Diagnostics de qualité de la tension et options de communication
  • Enregistre et stocke des centaines de paramètres en mémoire toutes les 10/12 périodes (200 ms)
  • Mesures sur tous les types de réseau: triphasé, connexion Aron, monophasé et bien plus
  • Surveillance du réseau électrique avec réglage des alarmes
  • Caractérisation avec logiciel pour les mesures monophasées, biphasées et triphasées des valeurs efficaces vraies (True RMS) à 512 échantillons/cycle, plus c.c.
  • Surveille les paramètres d'alarme configurés par l'utilisateur
  • Les événements transitoires rapides sont capturés et stockés en mémoire
  • Capacités de mesure du courant d'appel vrai permettant d'étudier les charges pendant la configuration et en cours de fonctionnement
  • Alimentation du capteur de courant c.c.
  • 5 entrées de tension c.a./c.c. de 50/60 Hz
  • Interface graphique intuitive, conviviale et multilingue
  • Instrument entièrement multitâche avec profils d'utilisateur
  • Reconnaissance automatique des différents capteurs de courant
  • Affichage des diagrammes de phaseur

Mesures

  • Mesures et enregistrements accessibles sur le panneau avant de l'appareil
  • Mesure tous les composants c.c.
  • Harmoniques (amplitude et changement de phase) du c.c. au 63e ordre
  • Sous-groupes interharmoniques du 0 au 62e rang
  • Deux fréquences de signal porteur de ligne surveillées
  • Mesure de la puissance active (P), de la puissance non active (N), de la puissance réactive (Q1), de la puissance apparente (S) et de la puissance de distorsion (D) (totale et par phase)
  • Mesure des valeurs énergétiques (totales et par phase) avec évaluation énergétique
  • GPS interne offrant une synchronisation UTC précise (NTP également possible)
  • Formes d'onde couleur en temps réel (5 tensions et 4 courants)
  • Configuration sur écran multilingue facile à utiliser
  • Reconnaissance et mise à l'échelle automatiques de la sonde/capteur de courant
  • Mesure de la tension et du courant True RMS
  • Mesure des ondes de choc

Calculs

  • Calcul du facteur K et de la FHL
  • Calcul des tensions et des courants de distorsion
  • Calcul du facteur de puissance de déphasage (FPD) et du facteur de puissance (FP) vrai
  • Calcul du papillotement Pst et Plt et du pst coulissant
  • Calcul du déséquilibre (courant et tension)
  • Phase d'appel de forme d'onde d'une durée maximale de 10 minutes
  • Valeur efficace (RMS) et courant d'appel de crête jusqu'à un délai de 30 minutes
  • Capture de centaines de transitoires de 2.5 μs
  • Capture des ondes de choc jusqu'à une tension de 12 kV avec une résolution de 500 ns
  • Enregistrement des tendances
  • Période d'enregistrement des tendances de 200 ms à 2 heures

Campagnes de vérification standard

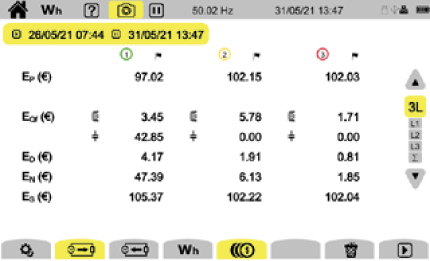

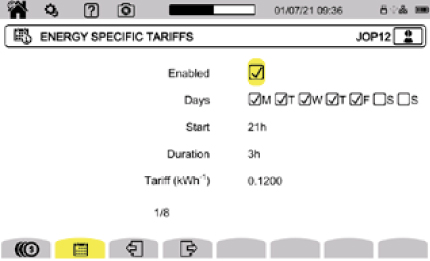

Évaluation énergétique


Offre toutes les mesures nécessaires pour mettre en œuvre avec succès des projets d'efficacité énergétique et surveiller la distribution de l'électricité

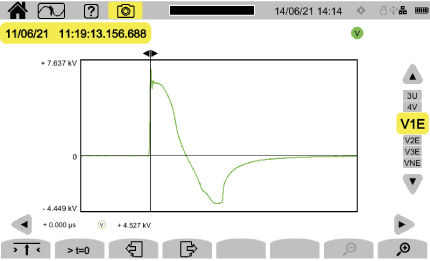

Ondes de choc


Habituellement causées par la foudre, elles constituent des surtensions électriques instantanées spectaculaires et elles se propagent également dans le réseau numérique; elles peuvent résister à des ondes de choc allant jusqu'à 12 kV qui sont échantillonnées toutes les 500 ns.

Mesure numérique du porteur de ligne


Dans la fonction d'analyse harmonique, il existe également un mode de surveillance des courants porteurs, et une fois leur fréquence définie, les signaux de commande seront alors mesurés.

Interharmoniques (mode harmonique)


Peuvent être utilisées pour mesurer et afficher les éléments interharmoniques, comme demandé dans la norme CEI 61000-4-7, assurant une analyse très précise de toutes les perturbations dans un réseau électrique.


La surveillance simplifiée

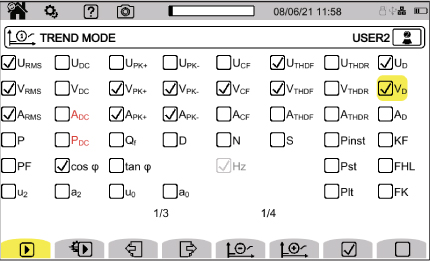

Tendance


Le graphique des tendances montre les variations des paramètres mesurés au fil du temps aussi souvent que 200 ms

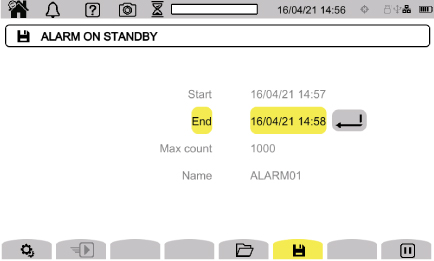

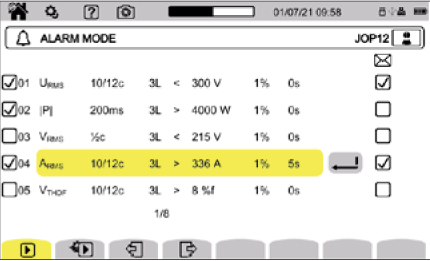

Alarmes


Les points de consigne des alarmes peuvent être programmés pour être surveillés, et sont ensuite enregistrés et horodatés en incluant la durée et les valeurs extrêmes; les utilisateurs peuvent être informés directement par courriel lorsqu'une alarme est déclenchée

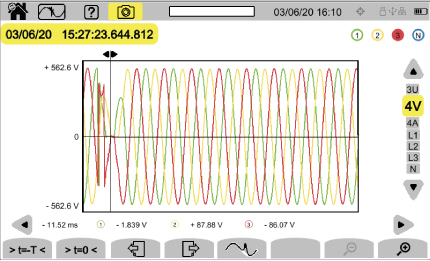

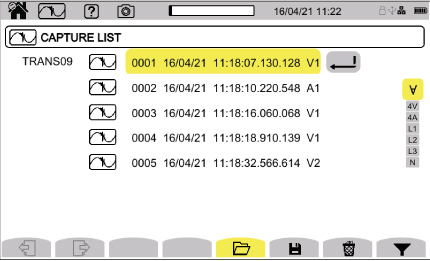

Transitoires


Les transitoires correspondent aux crêtes de la tension ou de la forme d'onde du courant; les ondes de choc sont des transitoires extrêmement rapides dont l'amplitude est encore plus grande



Courant d'appel vrai


Pour les tests effectués lors du démarrage des charges, il peut enregistrer des valeurs de demi-période couvrant plus de 30 minutes et capturer les formes d'onde du signal




Communication polyvalente

En plus d'utiliser des supports tels que des cartes SD et des lecteurs USB, il est possible de télécharger les mesures et de communiquer à distance avec cet instrument via USB, des liens distants, Wi-Fi (direct ou via serveur) ou RJ45 (connecteur Ethernet).

Le serveur Web

Cet analyseur est équipé d'un micrologiciel permettant un accès à distance. Il peut être commandé par VNC qui est capable de contrôler une machine à distance tout en affichant son bureau. Il peut être activé à partir de n'importe quel navigateur (Chrome, Edge, Firefox, etc.).

Serveur IRD

Les réseaux informatiques sont protégés contre les attaques externes. Grâce à l'accès au serveur IRD, une seule adresse de sortie IP autorisée vous permet de transmettre vos mesures partout dans le monde.

Commandes SCPI

Grâce à une couche logicielle d'interface intégrée, il est possible de contrôler cet instrument au moyen de sa propre application logicielle. Des commandes SCPI sont offertes pour toutes les fonctions de l'instrument.

Fichiers de données au format JSON

Enregistré au format JSON, tous les enregistrements sont accessibles et peuvent être traités à l'aide d'une application tierce ou exclusive.


Respect des normes

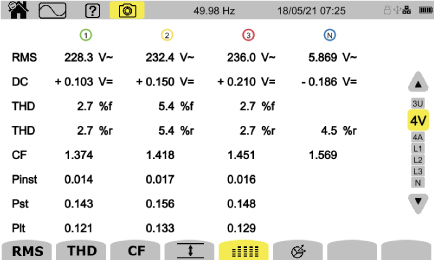

CEI 61000-4-30

La norme CEI 61000-4-30 édition 3.1 de la Commission électrotechnique internationale (CEI). Cette norme définit:

  • Les méthodes de mesure des paramètres de qualité pour l'alimentation des réseaux de distribution électrique
  • Comment interpréter les résultats

Les paramètres de mesure sont décrits pour chaque paramètre applicable en des termes qui fournissent des résultats fiables et reproductibles, néanmoins la mise en œuvre de la méthode.

IEC 61000-4-30



EN 50160: tolérances homogènes

La norme EN 50160 caractérise la qualité de la tension fournie. Elle présente les différents types de perturbations qui peuvent affecter la tension sur un réseau. Elle répertorie les paramètres à surveiller et définit la durée pendant laquelle les paramètres doivent être surveillés. Avec le logiciel DataViewMD, le mode de surveillance peut être utilisé pour définir une configuration simplifiée de toutes les limites à surveiller et des paramètres à enregistrer.

EN 50160: Homogeneous tolerances

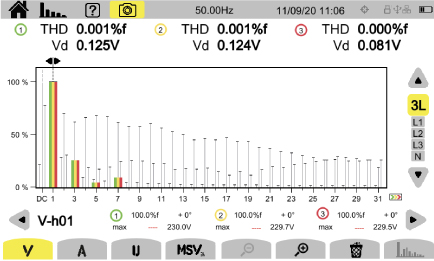

CEI 61000-4-7: harmoniques et interharmoniques

La norme CEI 61000-4-7 définit les méthodes de mesure pour les analyseurs de qualité de tension afin qu'ils restent conformes aux niveaux d'émissions stipulés dans certaines normes (p. ex., les limites de courant harmonique spécifiées par CEI 61000-3-2) et pour la mesure des courants harmoniques et des tensions sur les réseaux des sources d'alimentation elles-mêmes.

Harmonics and interharmonics

CEI 61000-4-15: papillotement à court ou à long terme

Ce phénomène est causé par la modulation de la tension de la source d'alimentation. Lorsqu'il affecte l'éclairage, il donne une impression de vision instable en raison d'un stimulus lumineux dont la luminance ou la distribution spectrale fluctue avec le temps. Deux paramètres sont calculés à partir de la tension de la source d'alimentation.

  • Pst, une évaluation à court terme basée sur une période d'observation de dix minutes
  • Plt qui est une évaluation à long terme, généralement sur une période de deux heures
IEC 61000-4-15: Short or long-term flicker


Applications

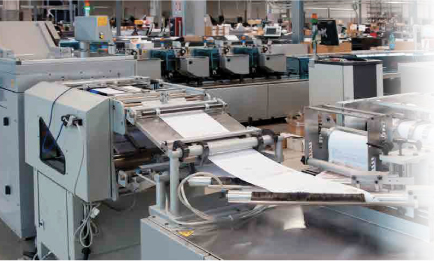

Secteurs commerciaux et industriels

Aujourd'hui, les réseaux de distribution électrique sont jugés en fonction de leur capacité à alimenter des charges causant des perturbations et des charges sensibles aux perturbations. Ces dernières peuvent prendre plusieurs formes. Les analyseurs de qualité de tension peuvent être utilisés pour détecter et qualifier chaque type de perturbation: panne, pointes et baisses de tension, papillotement, distorsion harmonique totale (DHT), variations de tension, transitoires, etc.

Commercial and industrial sector

Efficacité énergétique

Pour effectuer des diagnostics énergétiques sur un site, un enregistreur doit être configuré pour enregistrer l'alimentation électrique et l'énergie consommée. Une fois toutes les mesures prises, les données de facturation sont comparées aux mesures réelles pour déterminer si des mesures correctives doivent être prises. Cette action peut prendre différentes formes: redimensionnement d'un transformateur, mise en œuvre de systèmes de filtrage, remplacement d'équipement défectueux, etc. Cette analyse vous aide à comprendre et à agir au bon endroit et au bon moment pour fournir la meilleure solution.

Wind turbines and solar panels

Entretien électrique

L'augmentation des blocs d'alimentation électroniques dans les processus industriels a entraîné une augmentation des perturbations harmoniques sur les réseaux électriques qui ont un impact direct sur la qualité de la distribution de l'énergie. Ces perturbations peuvent causer des défaillances sur l'ensemble des appareils électriques connectés au réseau. Les courants harmoniques ont des effets négatifs sur presque tous les composants du système électrique, créant de nouvelles contraintes diélectriques, thermiques et/ou mécaniques.

MiniFlex Sensors

Spécifications pour le AEMC Instruments 8345

Entrées 5 x voltage/4 x current, isolated
Tension 5 à 1000 V c.a. et V c.c.
Déséquilibre (u0,u2): 0.5 à 5% (absolu); ±0.15% (absolu)
Mode Harmoniques: c.c. au 63e rang; <3% Udin
Interharmoniques: 0 au 62e rang; <0.5% Udin
Saisie d'appel et de transitoire (nombre) Aucun maximum (limité par la carte SD)
Ondes de choc (transitoire rapide) Jusqu'à 12 kV échantillonnées toutes les 500 ns
Papillotement (Pst) <0.1
Enregistrement des tendances >900 paramètres
Trois jours avec une période d'échantillonnage de 200 ms
15 jours avec une période d'échantillonnage de 1 seconde
45 jours avec une période d'échantillonnage de 3 secondes
Taux d'échantillonnage Tension 400 kSps/courant 200 kSps/surtension 2 MSps
Mode alarme (Types/Numéro) 52/20 000 avec notifications par courriel
Modes temps réel/puissance/énergie/déséquilibre Oui/oui/oui/composite
Captures d'écran Aucun maximum (limité par la carte SD)
Détection du courant porteur Oui
Stockage de données Carte SD de 16 Go (incluse) pour les instantanés, les transitoires, les alarmes et l'enregistrement des tendances
Affichage Écran tactile ACL couleur de 177.8 mm (7"): 800 x 480 (WVGA)
Horloge/GPS Oui, intégré
Température de fonctionnement 0 to 40°C (32 to 104°F)
Communication USB, Ethernet, Wi-Fi, serveur Web, serveur IRD, port de clé USB (type A)
Conformité et normes Sécurité: CEI 61010 1000 V CAT IV
Environnement: CEI 61557-12 et CEI 62586
Norme de mesure: CEI 61000-4-30 (Ed. 3) Classe A (complet)
Modes de surveillance EN50160: Avec le logiciel PAT3
Source d'alimentation Type de pile: Bloc-piles à cartouche li-ion 5800 Ah, ≤6 heures avec affichage activé; ≤10 heures avec affichage désactivé
Alimentation de phase de 100 à 1000 V ca/cc avec bloc d'alimentation externe
Dimensions 200 x 285 x 55 mm (7.87 x 11.22 x 2.17")
Poids 1.9 kg (4.19 lbs), appareils de mesure seulement

Le AEMC Instruments 8345 comprend

  • Analyseur de la qualité de l'alimentation
  • 5 x fils de tension noirs avec pinces crocodile
  • 2 x fils de tension noirs avec pinces crocodile pour adaptateur d'alimentation
  • 2 x fils empilables
  • 12 x marqueurs d'identification d'entrée à code de couleur
  • Carte SD 16 Go
  • Câble USB
  • Pochette de transport interne
  • Très grand sac à outils
  • Courroie de main
  • Bloc-piles au lithium-ion
  • Adaptateur d'alimentation avec cordon d'alimentation US
  • Adaptateur de prise d'alimentation
  • Manuel de l'utilisateur et logiciel DataView sur une clé USB
  • Guide de démarrage rapide
  • Garantie de trois ans

Logiciel d'analyse et de production de rapports de données DataView

Le logiciel DataViewMD offre un moyen pratique de configurer et de contrôler les tests d'analyse de l'alimentation à partir d'un ordinateur. Grâce à l'utilisation de boîtes de dialogue à onglets claires et faciles à utiliser, toutes les fonctions peuvent être configurées et les tests peuvent être lancés. Les résultats peuvent être affichés en temps réel et stockés sur un PC. Les rapports peuvent être imprimés avec l'analyse et les commentaires de l'opérateur.

Configurer toutes les fonctions de cet analyseur
  • Afficher et analyser les données en temps réel sur un ordinateur
  • Configurer toutes les fonctions et tous les paramètres du PowerPad à partir de votre ordinateur
  • Enregistrer les données de tendance directement sur le PC
  • Personnaliser les vues, les modèles et les rapports pour répondre à des besoins spécifiques
  • Créer et stocker une bibliothèque complète de configurations qui peuvent être, au besoin, téléchargées vers cette unité
  • Faire un zoom avant et arrière et faire un panoramique sur les sections du graphique pour analyser les données
  • Afficher les formes d'onde, les graphiques de tendance, les spectres harmoniques, les résumés de texte, les transitoires, les journaux d'événements et les alarmes stockées
  • Imprimer des rapports à l'aide de modèles standard ou personnalisés conçus par l'utilisateur
  • Passer individuellement en revue, de façon sélective, chacun des canaux et chacune des phases de l'ensemble des enregistrements du réseau
  • Faire le suivi de l'énergie accumulée au fil du temps et du temps d'utilisation
  • Créer des pages couvertures de rapports propres à l'utilisateur identifiant des données spécifiques, notamment: l'opérateur, le site de test et le récit associé aux données
Display waveforms in real time on your computer Automatic report generation

Les rapports peuvent être affichés sur un PC et imprimés. Chaque rapport comprend tous les résultats des tests sous forme de tableaux et de graphiques, ainsi que des informations sur l'opérateur et le site d'essai. Les commentaires tapés par l'opérateur sont également inclus.

Le panneau de commande DataViewMD

La fonction de surveillance permet à l'utilisateur de configurer un enregistrement avec des paramètres sélectionnés pour lesquels des critères de réussite/d'échec spécifiques définis par l'utilisateur peuvent être appliqués. L'objectif est de mettre en place un tableau de mesure des paramètres pertinents et de les surveiller pour déterminer si un réseau électrique de sources et de charges se situe dans les limites de contrôle. La surveillance associée à des critères de réussite/échec peut également être configurée sans seuil. La structure logicielle de la configuration est flexible et permet à l'utilisateur de la personnaliser complètement. La progression de la définition de la mesure peut être visualisée en temps réel au fur et à mesure que la mesure progresse. Un rapport personnalisé peut être généré automatiquement à la fin de la session de surveillance.

Configuration: Clear and easy setup of all functions from one tabbed dialog box. Select Parameters and Monitoring conditions.
Le panneau de commande facilite les actions suivantes:
  • Nommer l'opération de surveillance
  • Sélectionner la période d'agrégation de 0.2 seconde à 2 heures
  • Planifier la surveillance en sélectionnant la date et l'heure de début et de fin
  • Charger des paramètres à partir d'un fichier
  • Enregistrer tous les paramètres pour les recharger plus tard
  • Modifier les rapports de puissance
  • Ajouter des éléments à la liste des paramètres
  • Modifier les conditions de n'importe quel paramètre
  • Supprimer un paramètre donné de la liste
  • Surveiller une session d'enregistrement active ou une session enregistrée
  • Inverser des sondes de courant mal installées
Monitoring tab allows complete control of Monitoring conditions.

Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le AEMC 8345 PowerPad IV Analyseur de qualité de puissance, 5 à 1 000 V c.a./c.c., CAT IV.

AEMC MA194-24-BK MiniFlex Sensor, 100 mA to 3000 A, 24" MA194-24-BK
Compatible with all PowerPads and PEL 100 series of power quality analyzers, this sensor features a measurement range of 100 mA to 3000 A and a clamping diameter of 7.64" (190 mm).




AEMC MA193-14-BK MiniFlex Sensor, 100 mA to 3000 A, 14" MA193-14-BK
Compatible with all PowerPads and PEL 100 series of power quality analyzers, this sensor features a measurement range of 100 mA to 3000 A and a clamping diameter of 3.94" (100 mm).




AEMC MA193-10-BK MiniFlex Sensor, 100 mA to 3000 A, 10" MA193-10-BK
Compatible with all PowerPads and PEL 100 series of power quality analyzers, this sensor features a measurement range of 100 mA to 3000 A and a clamping diameter of 2.75" (70 mm).




AEMC 193-36-BK Sonde de courant AmpFlex® 36", 6500A 193-36-BK
For use with the AEMC 3945/3945-B, 8220, 8230 & 8335. Features a 36" long cable.




AEMC 193-24-BK Sonde de courant AmpFlex® 24", 6500A 193-24-BK
Single 24" flexible sensor for use with the 3945/3945-B, this AmpFlex sensor model measures current, most typically in a conductor or bus bar, without opening the circuit. In addition, this insulated sensor protects users from dangerous voltages running through that circuit.




AEMC 2140.43 Replacement Leads and Alligator Clips for the 8335, Set of 5, Black, 10ft 2140.43
Set of 5, Black 10ft (3M) with 5 Black Alligator Clips. Replacement for the AEMC 8335 Leads. Rated 600V CAT IV 10A, Clips rated 600V CAT IV 32A.




AEMC 2140.44 Test Lead with Alligator Clip for the 8335, Black, 10ft 2140.44
One 10ft (3m) black lead with black alligator clip. Lead rated 600V CAT IV 10A, Clip rated 600V CAT IV 32A.




AEMC 2960.47 Replacement Lithium Battery Pack for AEMC C.A 6116N & C.A 6117, 5.8AH 2960.47
Replacement 5.8AH Lithium Battery Pack for the AEMC C.A 6118 and C.A 6116N.




AEMC SL261 Sonde de courant à pince c.a. SL261
Excellent complément aux multimètres numériques, enregistreurs de données, oscilloscopes, compteurs de qualité de puissance et d'instruments affichant de forme d'onde. Mesures de courant précises sans déconnecter le circuit. Modèles c.a./c.c. utilisent la technologie des capteurs à effet Hall pour la mesure des deux courants c.c. et c.a.




AEMC MR193-BK Sonde de courant,1000Ac.a./1400Ac.c. MR193-BK
For use with AEMC 3945 PowerPad, 8220 & 8230 PowerPad Jr.




AEMC SR193-BK Sonde de courant, 1200Ac.a. SR193-BK
Designed for use with 3945/3945B/8220/8230/8333/8335/8336 power quality analyzers, PEL 102/103/105 power and energy loggers, and L104/L564 simple loggers II. Features a current range of 1200 A, and a clamping diameter of 2" (52 mm).




AEMC MN93-BK Sonde de courant, 200Ac.a. MN93-BK
Features 10' lead and 200 A capacity, this probe is designed for use with 3945/3945-B, 8220, 8230, 8333, 8335, 8336, PEL Series, L104, and L564.




AEMC MN193-BK Sonde de courant, 5A/100Ac.a. MN193-BK
For use with AEMC Power Quality Instruments 8220, 8230, and 3945.




AEMC 2133.73 Extra Large Classic Tool Bag, 18 x 9 x 12" 2133.73
Extra Large tool bag for field use by contractors, engineers, carpenters, plumbers, HVAC/R repairmen, maintenance personnel, architects, inspectors and other professionals. Replacement bag for Models 3945/3945-B, 6240, 6250, 6471, 6505, 5050, 5060, 5070, 8333, 8335, & 8336.




Poser une question sur le AEMC 8345 PowerPad IV Analyseur de qualité de puissance, 5 à 1 000 V c.a./c.c., CAT IV

AEMC Instruments 8345 offre

Convenant aux ingénieurs, aux techniciens et plus encore, cet analyseur portatif de qualité de l'alimentation triphasée de classe A vous permet d'effectuer des diagnostics et des travaux de qualité de l'alimentation sur un, deux ou trois réseaux triphasés. De plus, cet analyseur est doté d'un écran tactile couleur de 177,8 mm (7"), et l'affichage de courbe est automatique et peut effectuer jusqu'à 10 cycles complets.

Caractéristiques

  • Portable, facile à utiliser et résistant aux chocs
  • Grand écran tactile rétroéclairé pour graphiques couleur de 177.8 mm (7"), 800 x 480 (WVGA)
  • Conformité totale à la norme CEI 61000-4-30 ed. 3.0 Fonctions de classe A
  • Diagnostics de qualité de la tension et options de communication
  • Enregistre et stocke des centaines de paramètres en mémoire toutes les 10/12 périodes (200 ms)
  • Mesures sur tous les types de réseau: triphasé, connexion Aron, monophasé et bien plus
  • Surveillance du réseau électrique avec réglage des alarmes
  • Caractérisation avec logiciel pour les mesures monophasées, biphasées et triphasées des valeurs efficaces vraies (True RMS) à 512 échantillons/cycle, plus c.c.
  • Surveille les paramètres d'alarme configurés par l'utilisateur
  • Les événements transitoires rapides sont capturés et stockés en mémoire
  • Capacités de mesure du courant d'appel vrai permettant d'étudier les charges pendant la configuration et en cours de fonctionnement
  • Alimentation du capteur de courant c.c.
  • 5 entrées de tension c.a./c.c. de 50/60 Hz
  • Interface graphique intuitive, conviviale et multilingue
  • Instrument entièrement multitâche avec profils d'utilisateur
  • Reconnaissance automatique des différents capteurs de courant
  • Affichage des diagrammes de phaseur

Mesures

  • Mesures et enregistrements accessibles sur le panneau avant de l'appareil
  • Mesure tous les composants c.c.
  • Harmoniques (amplitude et changement de phase) du c.c. au 63e ordre
  • Sous-groupes interharmoniques du 0 au 62e rang
  • Deux fréquences de signal porteur de ligne surveillées
  • Mesure de la puissance active (P), de la puissance non active (N), de la puissance réactive (Q1), de la puissance apparente (S) et de la puissance de distorsion (D) (totale et par phase)
  • Mesure des valeurs énergétiques (totales et par phase) avec évaluation énergétique
  • GPS interne offrant une synchronisation UTC précise (NTP également possible)
  • Formes d'onde couleur en temps réel (5 tensions et 4 courants)
  • Configuration sur écran multilingue facile à utiliser
  • Reconnaissance et mise à l'échelle automatiques de la sonde/capteur de courant
  • Mesure de la tension et du courant True RMS
  • Mesure des ondes de choc

Calculs

  • Calcul du facteur K et de la FHL
  • Calcul des tensions et des courants de distorsion
  • Calcul du facteur de puissance de déphasage (FPD) et du facteur de puissance (FP) vrai
  • Calcul du papillotement Pst et Plt et du pst coulissant
  • Calcul du déséquilibre (courant et tension)
  • Phase d'appel de forme d'onde d'une durée maximale de 10 minutes
  • Valeur efficace (RMS) et courant d'appel de crête jusqu'à un délai de 30 minutes
  • Capture de centaines de transitoires de 2.5 μs
  • Capture des ondes de choc jusqu'à une tension de 12 kV avec une résolution de 500 ns
  • Enregistrement des tendances
  • Période d'enregistrement des tendances de 200 ms à 2 heures

Campagnes de vérification standard

Évaluation énergétique


Offre toutes les mesures nécessaires pour mettre en œuvre avec succès des projets d'efficacité énergétique et surveiller la distribution de l'électricité



Ondes de choc


Habituellement causées par la foudre, elles constituent des surtensions électriques instantanées spectaculaires et elles se propagent également dans le réseau numérique; elles peuvent résister à des ondes de choc allant jusqu'à 12 kV qui sont échantillonnées toutes les 500 ns.

Mesure numérique du porteur de ligne


Dans la fonction d'analyse harmonique, il existe également un mode de surveillance des courants porteurs, et une fois leur fréquence définie, les signaux de commande seront alors mesurés.

Interharmoniques (mode harmonique)


Peuvent être utilisées pour mesurer et afficher les éléments interharmoniques, comme demandé dans la norme CEI 61000-4-7, assurant une analyse très précise de toutes les perturbations dans un réseau électrique.


La surveillance simplifiée

Tendance


Le graphique des tendances montre les variations des paramètres mesurés au fil du temps aussi souvent que 200 ms



Alarmes


Les points de consigne des alarmes peuvent être programmés pour être surveillés, et sont ensuite enregistrés et horodatés en incluant la durée et les valeurs extrêmes; les utilisateurs peuvent être informés directement par courriel lorsqu'une alarme est déclenchée



Transitoires


Les transitoires correspondent aux crêtes de la tension ou de la forme d'onde du courant; les ondes de choc sont des transitoires extrêmement rapides dont l'amplitude est encore plus grande



Courant d'appel vrai


Pour les tests effectués lors du démarrage des charges, il peut enregistrer des valeurs de demi-période couvrant plus de 30 minutes et capturer les formes d'onde du signal




Communication polyvalente

En plus d'utiliser des supports tels que des cartes SD et des lecteurs USB, il est possible de télécharger les mesures et de communiquer à distance avec cet instrument via USB, des liens distants, Wi-Fi (direct ou via serveur) ou RJ45 (connecteur Ethernet).

Le serveur Web

Cet analyseur est équipé d'un micrologiciel permettant un accès à distance. Il peut être commandé par VNC qui est capable de contrôler une machine à distance tout en affichant son bureau. Il peut être activé à partir de n'importe quel navigateur (Chrome, Edge, Firefox, etc.).

Serveur IRD

Les réseaux informatiques sont protégés contre les attaques externes. Grâce à l'accès au serveur IRD, une seule adresse de sortie IP autorisée vous permet de transmettre vos mesures partout dans le monde.

Commandes SCPI

Grâce à une couche logicielle d'interface intégrée, il est possible de contrôler cet instrument au moyen de sa propre application logicielle. Des commandes SCPI sont offertes pour toutes les fonctions de l'instrument.

Fichiers de données au format JSON

Enregistré au format JSON, tous les enregistrements sont accessibles et peuvent être traités à l'aide d'une application tierce ou exclusive.


Respect des normes


CEI 61000-4-30

La norme CEI 61000-4-30 édition 3.1 de la Commission électrotechnique internationale (CEI). Cette norme définit:

  • Les méthodes de mesure des paramètres de qualité pour l'alimentation des réseaux de distribution électrique
  • Comment interpréter les résultats

Les paramètres de mesure sont décrits pour chaque paramètre applicable en des termes qui fournissent des résultats fiables et reproductibles, néanmoins la mise en œuvre de la méthode.

IEC 61000-4-30



EN 50160: tolérances homogènes

La norme EN 50160 caractérise la qualité de la tension fournie. Elle présente les différents types de perturbations qui peuvent affecter la tension sur un réseau. Elle répertorie les paramètres à surveiller et définit la durée pendant laquelle les paramètres doivent être surveillés. Avec le logiciel DataViewMD, le mode de surveillance peut être utilisé pour définir une configuration simplifiée de toutes les limites à surveiller et des paramètres à enregistrer.

EN 50160: Homogeneous tolerances

CEI 61000-4-7: harmoniques et interharmoniques

La norme CEI 61000-4-7 définit les méthodes de mesure pour les analyseurs de qualité de tension afin qu'ils restent conformes aux niveaux d'émissions stipulés dans certaines normes (p. ex., les limites de courant harmonique spécifiées par CEI 61000-3-2) et pour la mesure des courants harmoniques et des tensions sur les réseaux des sources d'alimentation elles-mêmes.

Harmonics and interharmonics

CEI 61000-4-15: papillotement à court ou à long terme

Ce phénomène est causé par la modulation de la tension de la source d'alimentation. Lorsqu'il affecte l'éclairage, il donne une impression de vision instable en raison d'un stimulus lumineux dont la luminance ou la distribution spectrale fluctue avec le temps. Deux paramètres sont calculés à partir de la tension de la source d'alimentation.

  • Pst, une évaluation à court terme basée sur une période d'observation de dix minutes
  • Plt qui est une évaluation à long terme, généralement sur une période de deux heures
IEC 61000-4-15: Short or long-term flicker


Applications

Secteurs commerciaux et industriels

Aujourd'hui, les réseaux de distribution électrique sont jugés en fonction de leur capacité à alimenter des charges causant des perturbations et des charges sensibles aux perturbations. Ces dernières peuvent prendre plusieurs formes. Les analyseurs de qualité de tension peuvent être utilisés pour détecter et qualifier chaque type de perturbation: panne, pointes et baisses de tension, papillotement, distorsion harmonique totale (DHT), variations de tension, transitoires, etc.

Commercial and industrial sector

Efficacité énergétique

Pour effectuer des diagnostics énergétiques sur un site, un enregistreur doit être configuré pour enregistrer l'alimentation électrique et l'énergie consommée. Une fois toutes les mesures prises, les données de facturation sont comparées aux mesures réelles pour déterminer si des mesures correctives doivent être prises. Cette action peut prendre différentes formes: redimensionnement d'un transformateur, mise en œuvre de systèmes de filtrage, remplacement d'équipement défectueux, etc. Cette analyse vous aide à comprendre et à agir au bon endroit et au bon moment pour fournir la meilleure solution.

Wind turbines and solar panels

Entretien électrique

L'augmentation des blocs d'alimentation électroniques dans les processus industriels a entraîné une augmentation des perturbations harmoniques sur les réseaux électriques qui ont un impact direct sur la qualité de la distribution de l'énergie. Ces perturbations peuvent causer des défaillances sur l'ensemble des appareils électriques connectés au réseau. Les courants harmoniques ont des effets négatifs sur presque tous les composants du système électrique, créant de nouvelles contraintes diélectriques, thermiques et/ou mécaniques.

MiniFlex Sensors

Spécifications pour le AEMC Instruments 8345

Entrées 5 x voltage/4 x current, isolated
Tension 5 à 1000 V c.a. et V c.c.
Déséquilibre (u0,u2): 0.5 à 5% (absolu); ±0.15% (absolu)
Mode Harmoniques: c.c. au 63e rang; <3% Udin
Interharmoniques: 0 au 62e rang; <0.5% Udin
Saisie d'appel et de transitoire (nombre) Aucun maximum (limité par la carte SD)
Ondes de choc (transitoire rapide) Jusqu'à 12 kV échantillonnées toutes les 500 ns
Papillotement (Pst) <0.1
Enregistrement des tendances >900 paramètres
Trois jours avec une période d'échantillonnage de 200 ms
15 jours avec une période d'échantillonnage de 1 seconde
45 jours avec une période d'échantillonnage de 3 secondes
Taux d'échantillonnage Tension 400 kSps/courant 200 kSps/surtension 2 MSps
Mode alarme (Types/Numéro) 52/20 000 avec notifications par courriel
Modes temps réel/puissance/énergie/déséquilibre Oui/oui/oui/composite
Captures d'écran Aucun maximum (limité par la carte SD)
Détection du courant porteur Oui
Stockage de données Carte SD de 16 Go (incluse) pour les instantanés, les transitoires, les alarmes et l'enregistrement des tendances
Affichage Écran tactile ACL couleur de 177.8 mm (7"): 800 x 480 (WVGA)
Horloge/GPS Oui, intégré
Température de fonctionnement 0 to 40°C (32 to 104°F)
Communication USB, Ethernet, Wi-Fi, serveur Web, serveur IRD, port de clé USB (type A)
Conformité et normes Sécurité: CEI 61010 1000 V CAT IV
Environnement: CEI 61557-12 et CEI 62586
Norme de mesure: CEI 61000-4-30 (Ed. 3) Classe A (complet)
Modes de surveillance EN50160: Avec le logiciel PAT3
Source d'alimentation Type de pile: Bloc-piles à cartouche li-ion 5800 Ah, ≤6 heures avec affichage activé; ≤10 heures avec affichage désactivé
Alimentation de phase de 100 à 1000 V ca/cc avec bloc d'alimentation externe
Dimensions 200 x 285 x 55 mm (7.87 x 11.22 x 2.17")
Poids 1.9 kg (4.19 lbs), appareils de mesure seulement

Le AEMC Instruments 8345 comprend

  • Analyseur de la qualité de l'alimentation
  • 5 x fils de tension noirs avec pinces crocodile
  • 2 x fils de tension noirs avec pinces crocodile pour adaptateur d'alimentation
  • 2 x fils empilables
  • 12 x marqueurs d'identification d'entrée à code de couleur
  • Carte SD 16 Go
  • Câble USB
  • Pochette de transport interne
  • Très grand sac à outils
  • Courroie de main
  • Bloc-piles au lithium-ion
  • Adaptateur d'alimentation avec cordon d'alimentation US
  • Adaptateur de prise d'alimentation
  • Manuel de l'utilisateur et logiciel DataView sur une clé USB
  • Guide de démarrage rapide
  • Garantie de trois ans

Logiciel d'analyse et de production de rapports de données DataView

Le logiciel DataViewMD offre un moyen pratique de configurer et de contrôler les tests d'analyse de l'alimentation à partir d'un ordinateur. Grâce à l'utilisation de boîtes de dialogue à onglets claires et faciles à utiliser, toutes les fonctions peuvent être configurées et les tests peuvent être lancés. Les résultats peuvent être affichés en temps réel et stockés sur un PC. Les rapports peuvent être imprimés avec l'analyse et les commentaires de l'opérateur.

Configurer toutes les fonctions de cet analyseur
  • Afficher et analyser les données en temps réel sur un ordinateur
  • Configurer toutes les fonctions et tous les paramètres du PowerPad à partir de votre ordinateur
  • Enregistrer les données de tendance directement sur le PC
  • Personnaliser les vues, les modèles et les rapports pour répondre à des besoins spécifiques
  • Créer et stocker une bibliothèque complète de configurations qui peuvent être, au besoin, téléchargées vers cette unité
  • Faire un zoom avant et arrière et faire un panoramique sur les sections du graphique pour analyser les données
  • Afficher les formes d'onde, les graphiques de tendance, les spectres harmoniques, les résumés de texte, les transitoires, les journaux d'événements et les alarmes stockées
  • Imprimer des rapports à l'aide de modèles standard ou personnalisés conçus par l'utilisateur
  • Passer individuellement en revue, de façon sélective, chacun des canaux et chacune des phases de l'ensemble des enregistrements du réseau
  • Faire le suivi de l'énergie accumulée au fil du temps et du temps d'utilisation
  • Créer des pages couvertures de rapports propres à l'utilisateur identifiant des données spécifiques, notamment: l'opérateur, le site de test et le récit associé aux données
Display waveforms in real time on your computer Automatic report generation

Les rapports peuvent être affichés sur un PC et imprimés. Chaque rapport comprend tous les résultats des tests sous forme de tableaux et de graphiques, ainsi que des informations sur l'opérateur et le site d'essai. Les commentaires tapés par l'opérateur sont également inclus.

Le panneau de commande DataViewMD

La fonction de surveillance permet à l'utilisateur de configurer un enregistrement avec des paramètres sélectionnés pour lesquels des critères de réussite/d'échec spécifiques définis par l'utilisateur peuvent être appliqués. L'objectif est de mettre en place un tableau de mesure des paramètres pertinents et de les surveiller pour déterminer si un réseau électrique de sources et de charges se situe dans les limites de contrôle. La surveillance associée à des critères de réussite/échec peut également être configurée sans seuil. La structure logicielle de la configuration est flexible et permet à l'utilisateur de la personnaliser complètement. La progression de la définition de la mesure peut être visualisée en temps réel au fur et à mesure que la mesure progresse. Un rapport personnalisé peut être généré automatiquement à la fin de la session de surveillance.

Configuration: Clear and easy setup of all functions from one tabbed dialog box. Select Parameters and Monitoring conditions.
Le panneau de commande facilite les actions suivantes:
  • Nommer l'opération de surveillance
  • Sélectionner la période d'agrégation de 0.2 seconde à 2 heures
  • Planifier la surveillance en sélectionnant la date et l'heure de début et de fin
  • Charger des paramètres à partir d'un fichier
  • Enregistrer tous les paramètres pour les recharger plus tard
  • Modifier les rapports de puissance
  • Ajouter des éléments à la liste des paramètres
  • Modifier les conditions de n'importe quel paramètre
  • Supprimer un paramètre donné de la liste
  • Surveiller une session d'enregistrement active ou une session enregistrée
  • Inverser des sondes de courant mal installées
Monitoring tab allows complete control of Monitoring conditions.

Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le AEMC 8345 PowerPad IV Analyseur de qualité de puissance, 5 à 1 000 V c.a./c.c., CAT IV.

AEMC MA194-24-BK MiniFlex Sensor, 100 mA to 3000 A, 24" MA194-24-BK
Compatible with all PowerPads and PEL 100 series of power quality analyzers, this sensor features a measurement range of 100 mA to 3000 A and a clamping diameter of 7.64" (190 mm).




AEMC MA193-14-BK MiniFlex Sensor, 100 mA to 3000 A, 14" MA193-14-BK
Compatible with all PowerPads and PEL 100 series of power quality analyzers, this sensor features a measurement range of 100 mA to 3000 A and a clamping diameter of 3.94" (100 mm).




AEMC MA193-10-BK MiniFlex Sensor, 100 mA to 3000 A, 10" MA193-10-BK
Compatible with all PowerPads and PEL 100 series of power quality analyzers, this sensor features a measurement range of 100 mA to 3000 A and a clamping diameter of 2.75" (70 mm).




AEMC 193-36-BK Sonde de courant AmpFlex® 36", 6500A 193-36-BK
For use with the AEMC 3945/3945-B, 8220, 8230 & 8335. Features a 36" long cable.




AEMC 193-24-BK Sonde de courant AmpFlex® 24", 6500A 193-24-BK
Single 24" flexible sensor for use with the 3945/3945-B, this AmpFlex sensor model measures current, most typically in a conductor or bus bar, without opening the circuit. In addition, this insulated sensor protects users from dangerous voltages running through that circuit.




AEMC 2140.43 Replacement Leads and Alligator Clips for the 8335, Set of 5, Black, 10ft 2140.43
Set of 5, Black 10ft (3M) with 5 Black Alligator Clips. Replacement for the AEMC 8335 Leads. Rated 600V CAT IV 10A, Clips rated 600V CAT IV 32A.




AEMC 2140.44 Test Lead with Alligator Clip for the 8335, Black, 10ft 2140.44
One 10ft (3m) black lead with black alligator clip. Lead rated 600V CAT IV 10A, Clip rated 600V CAT IV 32A.




AEMC 2960.47 Replacement Lithium Battery Pack for AEMC C.A 6116N & C.A 6117, 5.8AH 2960.47
Replacement 5.8AH Lithium Battery Pack for the AEMC C.A 6118 and C.A 6116N.




AEMC SL261 Sonde de courant à pince c.a. SL261
Excellent complément aux multimètres numériques, enregistreurs de données, oscilloscopes, compteurs de qualité de puissance et d'instruments affichant de forme d'onde. Mesures de courant précises sans déconnecter le circuit. Modèles c.a./c.c. utilisent la technologie des capteurs à effet Hall pour la mesure des deux courants c.c. et c.a.




AEMC MR193-BK Sonde de courant,1000Ac.a./1400Ac.c. MR193-BK
For use with AEMC 3945 PowerPad, 8220 & 8230 PowerPad Jr.




AEMC SR193-BK Sonde de courant, 1200Ac.a. SR193-BK
Designed for use with 3945/3945B/8220/8230/8333/8335/8336 power quality analyzers, PEL 102/103/105 power and energy loggers, and L104/L564 simple loggers II. Features a current range of 1200 A, and a clamping diameter of 2" (52 mm).




AEMC MN93-BK Sonde de courant, 200Ac.a. MN93-BK
Features 10' lead and 200 A capacity, this probe is designed for use with 3945/3945-B, 8220, 8230, 8333, 8335, 8336, PEL Series, L104, and L564.




AEMC MN193-BK Sonde de courant, 5A/100Ac.a. MN193-BK
For use with AEMC Power Quality Instruments 8220, 8230, and 3945.




AEMC 2133.73 Extra Large Classic Tool Bag, 18 x 9 x 12" 2133.73
Extra Large tool bag for field use by contractors, engineers, carpenters, plumbers, HVAC/R repairmen, maintenance personnel, architects, inspectors and other professionals. Replacement bag for Models 3945/3945-B, 6240, 6250, 6471, 6505, 5050, 5060, 5070, 8333, 8335, & 8336.




Poser une question sur le AEMC 8345 PowerPad IV Analyseur de qualité de puissance, 5 à 1 000 V c.a./c.c., CAT IV

Plus de produits AEMC Instruments
