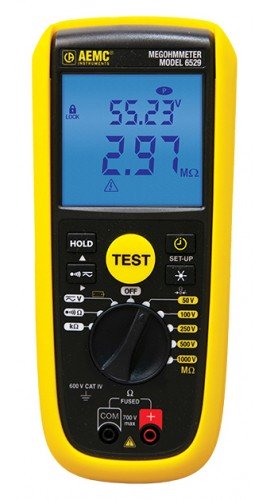

Créé pour faire plusieurs tâches, ce modèle accomplit deux fonctions : multimètre et mégohmmètre. D'allure robuste et compacte, mais très légère, il est parfait pour vérifier la qualité de l'isolation. Le mégohmmètre effectue des mesures électriques de base et possède des tensions d'essai allant jusqu'à 1000 V.
Créé pour faire plusieurs tâches, ce modèle accomplit deux fonctions : multimètre et mégohmmètre. D'allure robuste et compacte, mais très légère, il est parfait pour vérifier la qualité de l'isolation. Le mégohmmètre effectue des mesures électriques de base et possède des tensions d'essai allant jusqu'à 1000 V.
Caractéristiques
Applications
| Mesure de tensions c.a./c.c. | |
| Gamme | 700 V c.a, 700 V c.a.+c.c. |
| Précision | c.c: ±(1 % R + 1 ct) c.a./c.c: ±(1.2 % R + 1 ct) |
| Résolution | 1 V |
| Gamme de fréquences | c.c. et 30 à 440 Hz |
| Impédance d'entrée | 25 MΩ |
| Mesure de l'isolation | |
| Tension de test/gamme de résistance | 50 V: 0.010 MΩ à 420.0 MΩ 100 V : 0.020 MΩ à 420.0 MΩ 250 V: 0.050 à 4200 MΩ 500 V: 0.100 à 4200 MΩ 1000 V: 0.20 MΩ à 11.00 GΩ |
| Précision de mesure | 40 Ω/40 MΩ/400 MΩ: ±(1.5 % R + 10 ct) 4,2 GΩ: ±(4 % R + 10 ct) 11 GΩ: ± (10 % R + 10 ct) (gamme de 1 000 V) |
| Mesure de la continuité | |
| Gamme | 0 à 40 Ω (courant de test de 200 mA ≤2 Ω) |
| Précision | 1.2 % R +3 ct |
| Résolution maximale | 0.01 Ω |
| Compensation des fils | Jusqu'à 5 Ω |
| Seuil | Signal sonore déclenché, sélectionnable ≤1 ou 2 Ω |
| Mesure de la résistance | |
| Gamme | 0 à 420 kΩ ±(1.2 % R + 3 ct) |
| Résolution maximale | 0.1 Ω |
| Mode DMR | Compare les mesures successives à une valeur de référence avec indication d'alarme et affichage rouge rétroéclairé si l'écart change par le pourcentage programmé. La différence entre la nouvelle lecture et la mesure de référence, ainsi que l'écart en %, est affichée. |
| Spécifications générales | |
| Temps de test | 10 secondes à 39.59 minutes sélectionnable |
| Température de fonctionnement | -10 à 50°C (14 à 122 °F), HR de 90 % |
| Écran | ACL avec rétroéclairage |
| Bloc d'alimentation | 6 piles AA (NEDA 15A ou CEI LR6) |
| Durée de vie de la pile (5 s allumé, 25 s éteint) | >2000 mesure en MΩ, >300 h en V c.a/c.c., >6000 mesures dans le test de continuité |
| Dimensions | 217 x 90 x 62 mm (8.54 x 3.54 x 2.44") |
| Cote de sécurité | CEI / EN 61010-1, 600 V CAT IV, marquage CE |
| Protection contre les infiltrations | IP 40 (avec fils connectés) |
Cliquer sur une catégorie pour voir une sélection d'accessoires compatible avec le AEMC 6529 Mégohmmètre numérique, de 50 à 1000 V.
